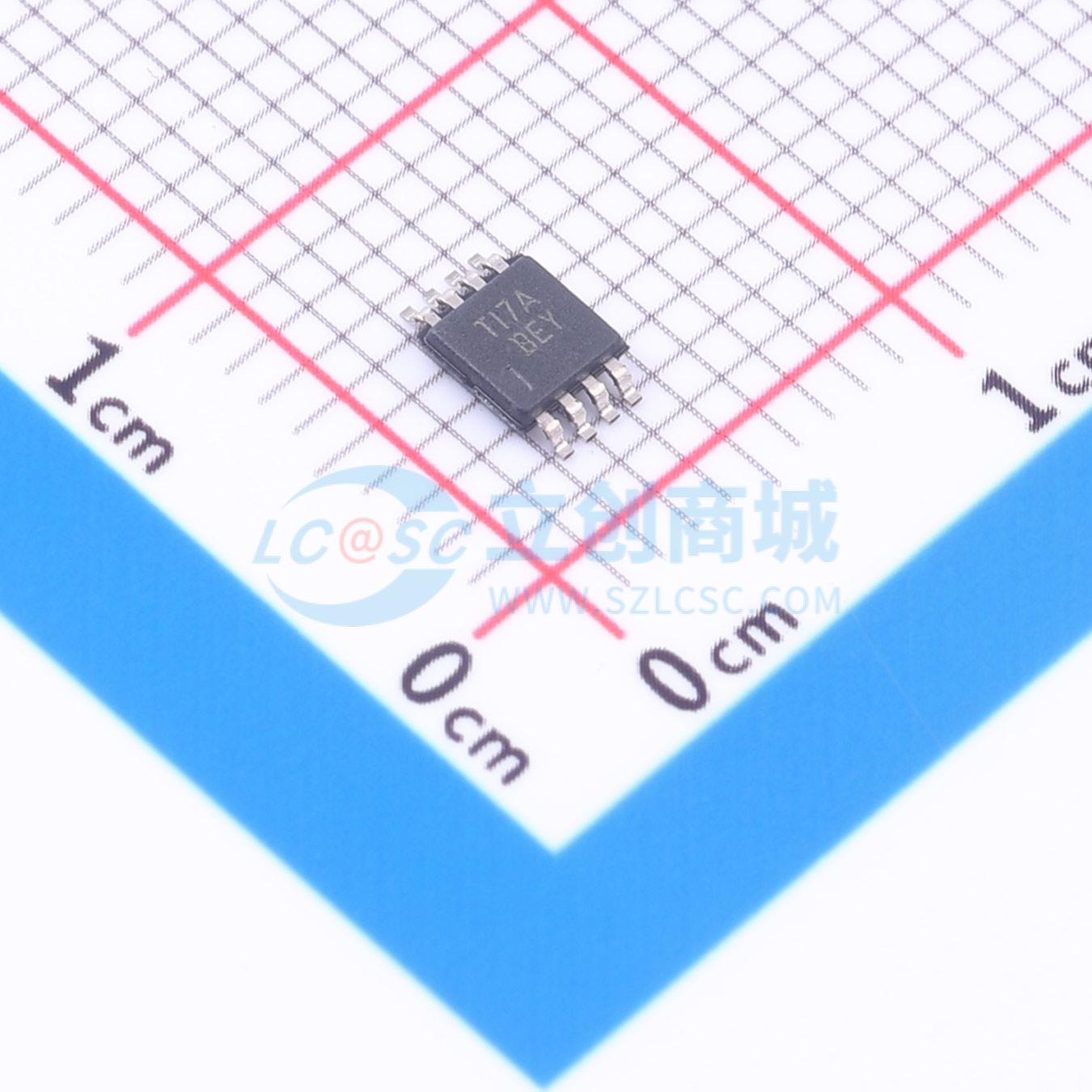

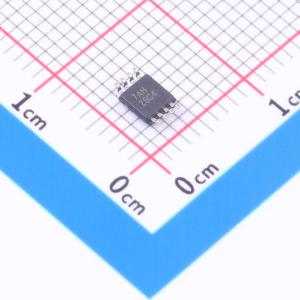

温馨提醒：图片仅供参考，商品以实物为准
THS4271DGK
THS4271DGK
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS4271 超快、超低失真、高速放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4271DGK
- 商品编号
- C1347944
- 商品封装
- VSSOP-8
- 包装方式
- 管装
- 商品毛重
- 5.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 200MHz | |
| 输入失调电压(Vos) | 12mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 950V/us | |
| 输入偏置电流(Ib) | 18uA | |
| 输入失调电流(Ios) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 3nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 65dB | |
| 静态电流(Iq) | 28mA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~10V | |
| 双电源电压(Vee~Vcc) | -5V~-2.5V；2.5V~5V | |
| 功能特性 | 内置补偿 |
商品概述
THS4271和THS4275是低噪声、高压摆率、单位增益稳定的电压反馈放大器，供电电压范围最低为5V，最高为±5V。THS4275拥有与THS4271相同的性能，额外增加了掉电功能。该器件结合低噪声、高压摆率、宽带宽、低失真以及单位增益稳定的特性，在多个交流规格下都具备良好性能，可在更宽频段获得更高动态范围，无需担心非补偿放大器的稳定性问题。该器件提供SOIC、带PowerPAD的MSOP以及带PowerPAD的无铅MSOP封装。当芯片结温超过+60℃时，器件可能出现低电平振荡。集成电路会被静电放电损坏，操作时需要采取适当的防护措施。
商品特性
- 支持单位增益稳定工作
- 低电压噪声，噪声密度为3nV/√Hz
- 压摆率为1000V/μs
- 低失真，30MHz下总谐波失真为-92dBc
- 带宽可达1.4GHz
- 支持5V和±5V供电电压
- THS4275额外具备掉电功能
- PowerPAD可作为散热结构，需连接散热平面实现正常功耗散热
应用领域
- 高线性模数转换器前置放大器
- 无线通信接收器
- 差分转单端转换
- 数模转换器输出缓冲
- 有源滤波
- 低噪声、低失真、宽带应用电路
