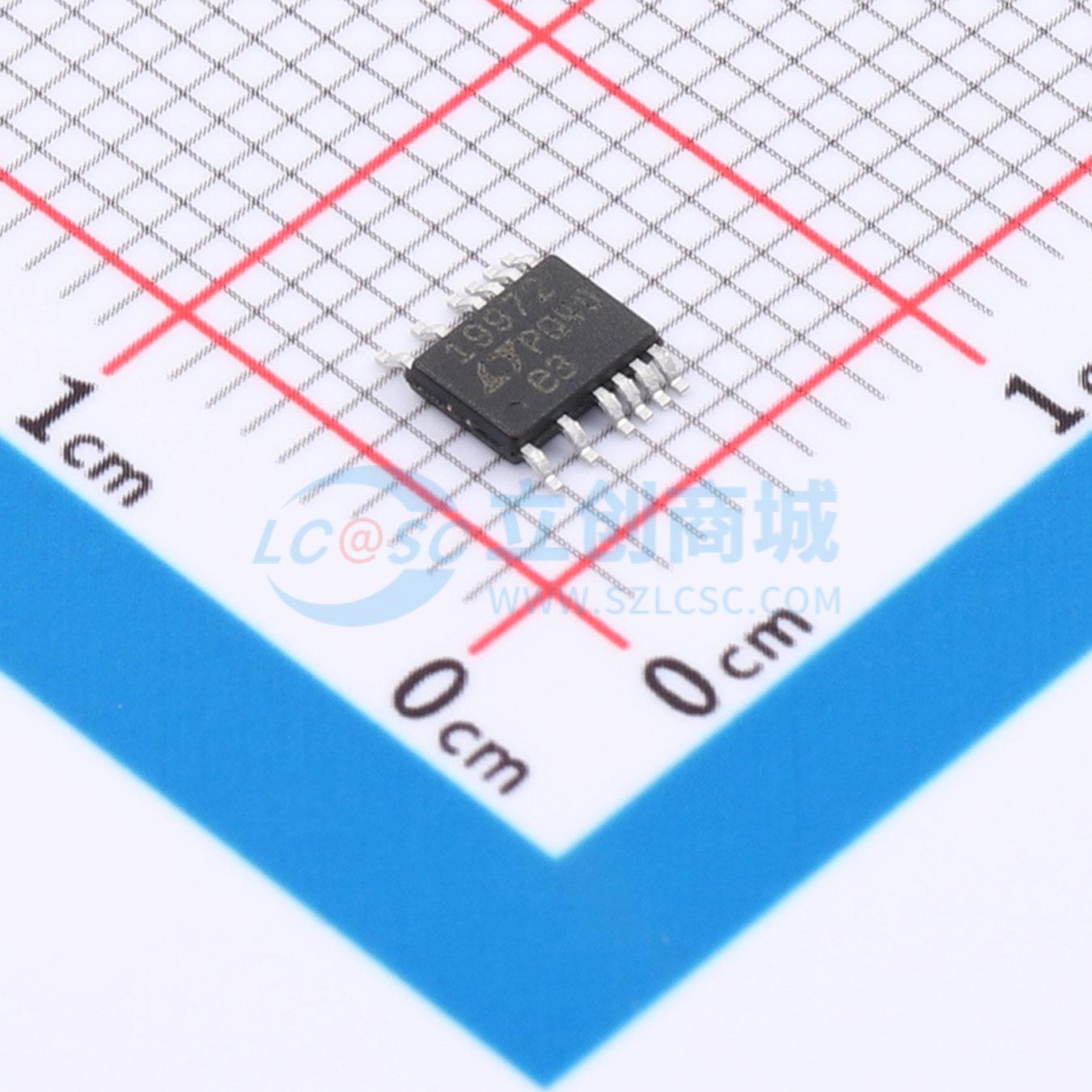

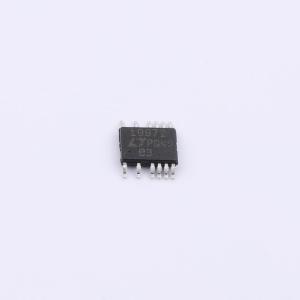

温馨提醒：图片仅供参考，商品以实物为准
LT1997IMS-2#PBF
精准、宽电压范围、增益可选放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种衰减（漏斗）差分放大器，可将大差分信号转换为与ADC兼容的低电压范围。它将精密运算放大器与高度匹配的电阻器相结合，形成了一种单芯片解决方案，无需外部组件即可精确衰减和电平转换电压。具有三种标准引脚可选增益选项（0.1、0.2和0.25），可进一步组合形成0.0455至0.55（衰减1.82至22）的增益，精度为0.006%（60ppm）。可在非常宽的输入共模电压范围（±255V）内工作，适用于工业环境
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1997IMS-2#PBF
- 商品编号
- C1347305
- 商品封装
- MSOP-12
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电压(Vos) | 20uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 0.75V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 350uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3.3V~50V | |
| 双电源(Vee ~ Vcc) | -25V~25V | |
| 最大电源宽度(Vdd-Vss) | 50V | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 3nA |
商品概述
LT1997 - 2是一款衰减（漏斗式）差分放大器，可将大差分信号转换为与ADC兼容的低电压范围。它将精密运算放大器与高度匹配的电阻相结合，形成了一种无需外部元件即可精确衰减和电平转换电压的单芯片解决方案。它提供三种标准的引脚可选增益选项（0.1、0.2和0.25），这些选项还可进一步组合，形成0.0455至0.55的增益（衰减比为1.82至22），精度达0.006%（60ppm）。LT1997 - 2还能在非常宽的输入共模电压范围（±255V）内工作，可在严苛的工业环境中稳定运行。其出色的电阻匹配特性使其共模抑制比大于105dB。 电阻在不同温度下仍能保持出色的匹配性能；匹配温度系数保证小于1ppm/°C。电阻的电压线性度极高，增益非线性小于2ppm。 LT1997 - 2在5V和±15V电源以及-40°C至125°C的温度范围内进行了全面的规格测试。该器件提供节省空间的16引脚MSOP和4mm × 4mm DFN14封装。
商品特性
- 精密衰减：增益 = 0.1、0.2、0.25
- ±255V共模电压范围
- 最小105dB共模抑制比（增益 = 0.1）
- 最大0.006%（60ppm）增益误差
- 最大1ppm/°C增益误差漂移
- 最大2ppm增益非线性
- 宽电源电压范围：3.3V至50V
- 轨到轨输出
- 350µA电源电流
- 运算放大器最大失调电压80µV
- 1MHz -3dB带宽（增益 = 0.1）
- 低功耗关断：20µA
- 节省空间的MSOP和DFN封装
应用领域
- 高压到低压电平转换
- ADC驱动器
- 双向宽共模范围电压和电流检测
- 工业数据采集前端
- 隔离电路的替代方案
- 差分转单端转换
