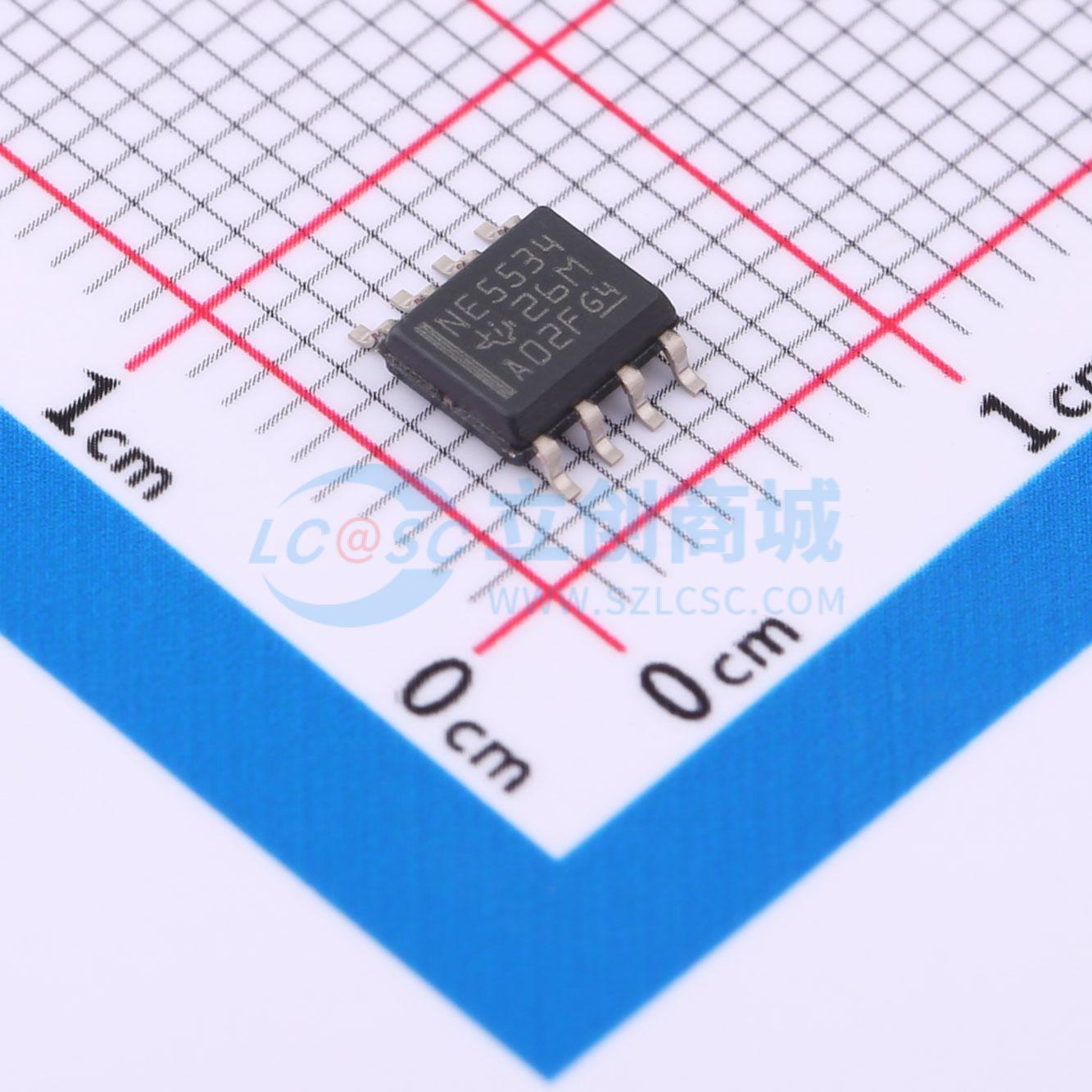

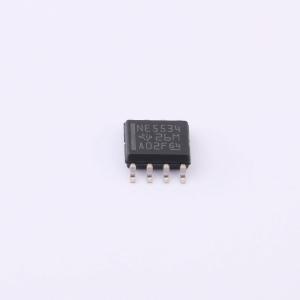

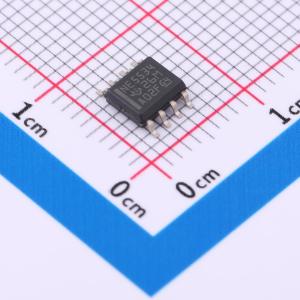

NE5534D
低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NE5534 适用于音频应用的单通道 30V 10MHz 低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- NE5534D
- 商品编号
- C1347210
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 4mV | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 400nA | |
| 噪声密度(eN) | 3.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 38mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | -20V~-3V；3V~20V |
