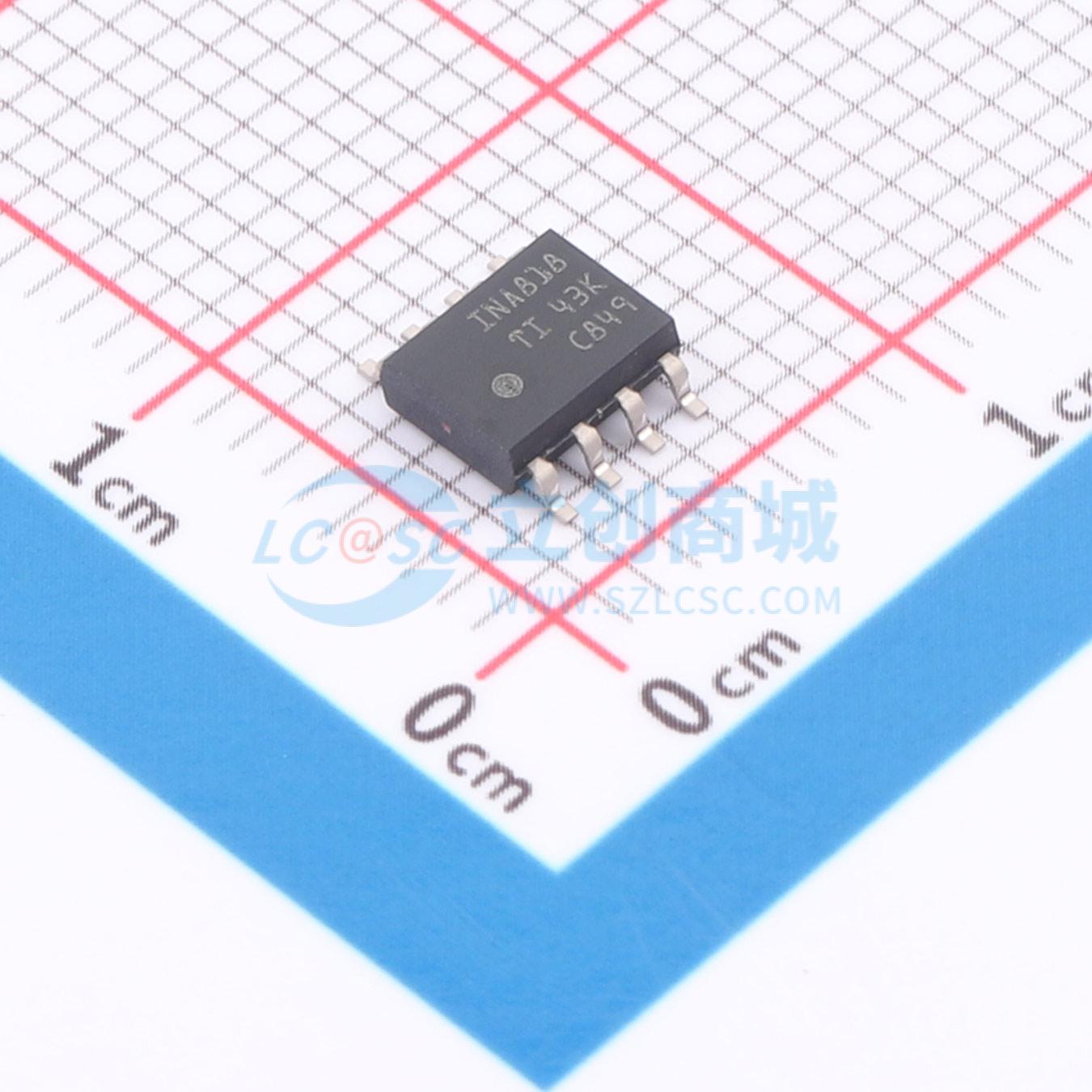

INA818ID
失调电压、nV/√Hz噪声、低功耗、精密仪表放大器
- 描述
- INA818 具有 ±60V 过压保护功能（增益引脚 1、8）的低功耗 (350μA)、精密仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA818ID
- 商品编号
- C1346832
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 150pA | |
| 输入失调电压(Vos) | 35uV | |
| 增益带宽积(GBP) | 2MHz | |
| 压摆率(SR) | 30V/us | |
| 输出电流 | 20mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 350uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2nA | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 稳定时间 | 12us |
商品概述
INA818是一款高精度仪表放大器，提供低功耗并且可在极宽的单电源或双电源电压范围内工作。可通过单个外部电阻器在1到10000范围内设置增益。由于采用超β输入晶体管（这些晶体管可提供极低的输入失调电压、失调电压漂移、输入偏置电流、输入电压和电流噪声），该器件可提供出色的精度。附加电路可以为输入提供高达±60V的过压保护。INA818经过优化，可提供较高的共模抑制比。当G = 1时，整个输入共模范围内共模抑制比超过90dB。根据设计，此器件采用低电压运行，由4.5V单电源和高达±18V的双电源供电。INA818采用8引脚SOIC封装，且额定工作温度范围为 -40°C至 +125°C。
商品特性
- 低失调电压：10μV（典型值）、35μV（最大值）
- 增益漂移：5ppm/°C (G = 1)、35ppm/°C (G > 1)（最大值）
- 噪声：8nV/√Hz
- 带宽：2MHz (G = 1)、270kHz (G = 100)
- 采用1nF容性负载时保持稳定
- 输入保护电压高达±60V
- 共模抑制：110dB，G = 10（最小值）
- 电源抑制：100dB，G = 1（最小值）
- 电源电流：385μA（最大值）
- 电源电压范围：单电源：4.5V至36V；双电源：±2.25V至±18V
- 额定温度范围：-40°C至 +125°C
- 封装：8引脚SOIC
应用领域
- 工业监控器
- 流量变送器
- 电池测试设备
- 多参数患者监视器
- 模拟输入模块
- 半导体测试设备
- 便携式仪表
