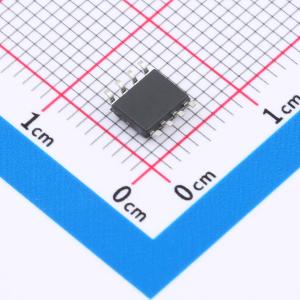

温馨提醒：图片仅供参考，商品以实物为准
HA5351IBZ
64ns 采样保持放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HA5351是一款快速采集、宽带宽采样保持放大器，采用Intersil HBC - 10 BiCMOS工艺制造。这款采样保持放大器兼具多种理想特性：快速采集时间（最大70ns至0.01%）、出色的直流精度和极低的功耗，非常适合用于对多个信号进行采样且需要低功耗的系统。HA5351采用开环配置，具有全差分输入，为用户自定义反馈提供了灵活性。在单位增益下，HA5351完全自成一体，无需外部组件。片上15pF保持电容完全隔离，可最大程度降低下垂率并减少对基底误差的敏感度。HA5351采用8引脚SOIC封装，可节省电路板空间并便于布局。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- HA5351IBZ
- 商品编号
- C1346399
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 采样/保持放大器 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 2.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 105V/us | |
| 工作温度 | -40℃~+85℃ |
商品概述
HA5351是一款快速采集、宽带宽采样保持放大器，采用Intersil HBC - 10 BiCMOS工艺制造。这款采样保持放大器兼具多种理想特性：快速采集时间（最大70ns至0.01%）、出色的直流精度和极低的功耗，非常适合用于对多个信号进行采样且需要低功耗的系统。 HA5351采用开环配置，具有全差分输入，为用户自定义反馈提供了灵活性。在单位增益下，HA5351完全自成一体，无需外部组件。片上15pF保持电容完全隔离，可最大程度降低下垂率并减少对基底误差的敏感度。HA5351采用8引脚SOIC封装，可节省电路板空间并便于布局。
商品特性
- 快速采集至0.01%……70ns（最大）
- 低失调误差……±2mV（最大）
- 低基底误差……±10mV（最大）
- 低下垂率……2µV/µs（最大）
- 宽单位增益带宽……40MHz
- 低功耗……220mW（最大）
- 总谐波失真（保持模式）…… - 72dBc - （N|N = 5VP - P，1MHz）
- 全差分输入
- 片上保持电容
- 无铅（符合RoHS标准）
应用领域
- 同步采样
- 宽带宽A/D转换
- 去毛刺
- 峰值检测
- 高速直流恢复
