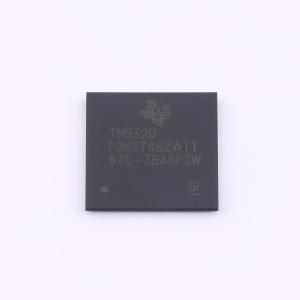

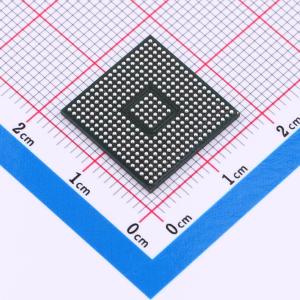

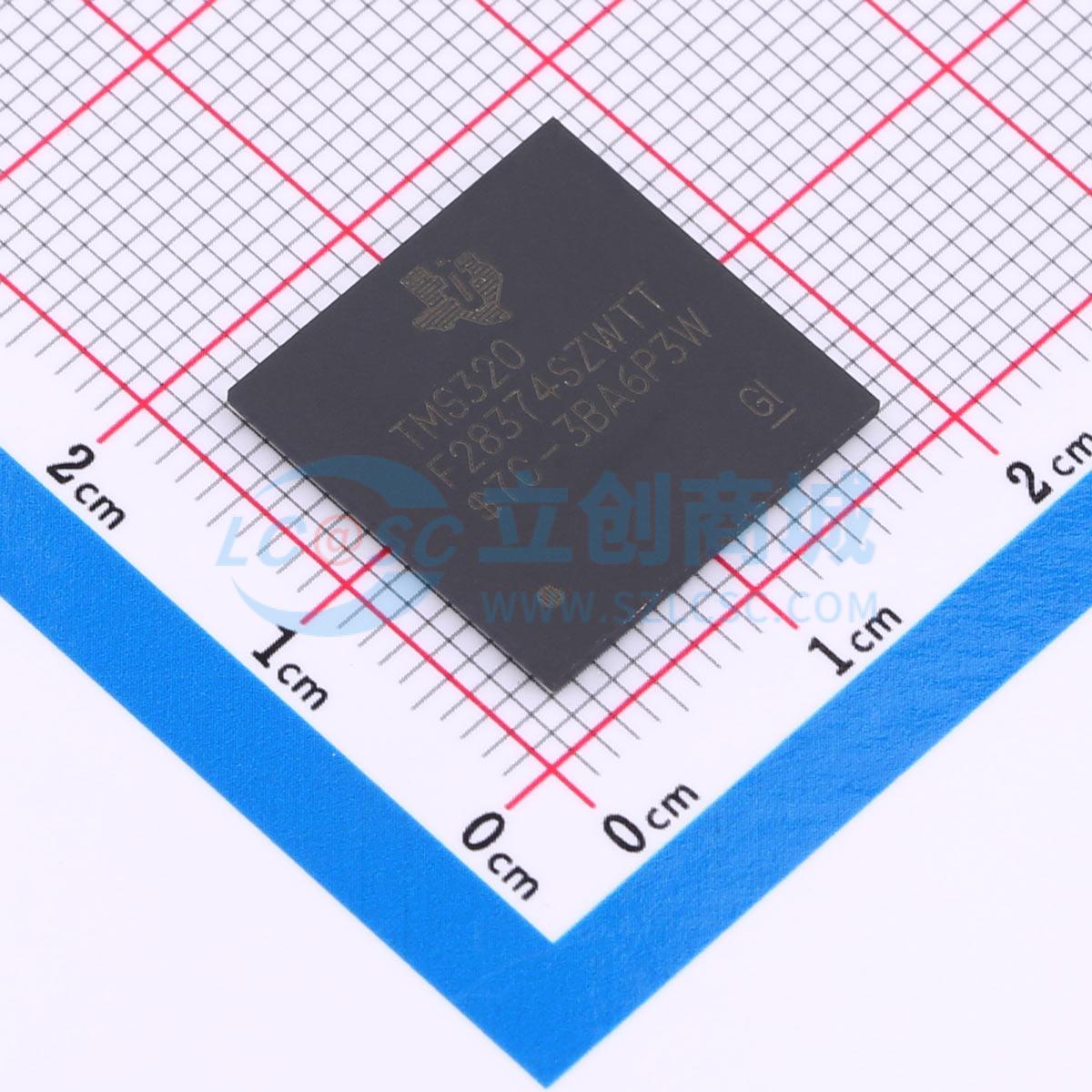

TMS320F28374SZWTT
具有 400MIPS、1xCPU、1xCLA、FPU、TMU、512KB 闪存、EMIF、12 位 ADC 的 C2000™ 32 位 MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMS320F28374S 具有 400MIPS、1 个 CPU、1 个 CLA、FPU、TMU、512KB 闪存、EMIF、12 位 ADC 的 C2000™ MCU 建议使用前先进行烘烤
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMS320F28374SZWTT
- 商品编号
- C1345483
- 商品封装
- NFBGA-337
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 200MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 66KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 169 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.14V~3.47V | |
| 工作温度 | -40℃~+105℃@(TJ) |
商品概述
TMS320F28377S是一款32位浮点微控制器单元(MCU),专为工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理等高级闭环控制应用而设计。C200032位微控制器针对处理、感应和驱动进行了优化,可提高实时控制应用的闭环性能。实时控制子系统基于32位C28x浮点CPU,提供200MHz信号处理性能;TMU加速器可快速执行位置和转矩环路计算中常见的三角运算,VCU加速器可缩短编码应用中常见复杂数学运算的时间。F2837xS集成独立的32位浮点CLA实时控制协处理器,可响应外设触发并与主CPU同时执行代码,将实时控制系统的计算性能提高一倍。器件支持高达1MB(512KW)带ECC的板载闪存和高达164KB(82KW)的SRAM,并具有两个128位安全区用于代码保护。集成四个独立16位ADC、SDFM、CMPSS、DAC、PWM、eCAP、eQEP等模拟和控制外设;EMIF、CAN、uPP和USB2.0接口扩展了连接性。
商品特性
- CPU:32位CPU,200MHz;IEEE754单精度浮点单元(FPU);三角法数学单元(TMU);Viterbi/复杂数学单元(VCU-II)
- 可编程控制律加速器(CLA):200MHz;IEEE754单精度浮点指令;独立于主CPU执行代码
- 片上存储器:512KB(256KW)或1MB(512KW)闪存(ECC保护);132KB(66KW)或164KB(82KW)RAM(ECC或奇偶校验保护);双区安全;识别号
- 时钟和系统控制:两个内部零引脚10MHz振荡器;片上晶体振荡器;窗口化看门狗计时器模块;丢失时钟检测电路
- 1.2V内核、3.3VI/O设计
- 系统外设:两个支持ASRAM和SDRAM的外部存储器接口(EMIF);6通道DMA控制器;多达169个具有输入滤波功能的独立可编程、多路复用GPIO引脚;扩展外设中断控制器(ePIE);支持多个具有外部唤醒功能的低功耗模式(LPM)
- 通信外设:USB2.0(MAC+PHY);12引脚3.3V兼容通用并行端口(uPP);两个CAN模块(引脚可引导);三个高速(高达50MHz)SPI端口(引脚可引导);两个McBSP;四个SCI/UART(引脚可引导);两个I2C接口(引脚可引导)
- 模拟子系统:
- 多达四个ADC
- 16位模式:1.1MSPS/个(系统吞吐量高达4.4MSPS);差分输入;多达12个外部通道
- 12位模式:3.5MSPS/个(系统吞吐量高达14MSPS);单端输入;多达24个外部通道
- 每个ADC配有采样保持(S/H)电路
- ADC硬件集成后处理:饱和偏移量校准;设定点计算的误差;具有中断功能的高电平、低电平和过零比较;触发至采样延迟采集
- 八个窗口比较器,参考电压由12位DAC提供;三个12位缓冲DAC输出
- 增强型控制外设:24个PWM通道;16个HRPWM通道;8个PWM模块的A/B通道均支持高分辨率;支持标准和高分辨率死区;6个eCAP模块;3个eQEP模块;8个SDFM输入通道,每通道有2个并联滤波器;标准SDFM数据滤波;用于快速响应超范围情况的比较器滤波器
- 可配置逻辑块(CLB):增强现有外设功能;支持位置管理器解决方案
- 功能安全:专为功能安全应用开发;提供的文档有助于使ISO26262系统设计符合ASILD、IEC61508SIL3、IEC60730C类和UL19982类标准;硬件完整性达到ASILB和SIL2级;ISO26262认证达到ASILB级,IEC61508认证达到SIL2级
应用领域
- 中/短程雷达
- 牵引逆变器电机控制
- HVAC大型商用电机控制
- 自动分拣设备
- CNC控制
- 交流充电(桩)站
- 直流充电(桩)站
- 电动汽车充电站电源模块
- 能量存储电源转换系统(PCS)
- 中央逆变器
- 太阳能电源优化器
- 串式逆变器
- 逆变器和电机控制
- 车载充电器(OBC)和无线充电器
- 线性电机分段控制器
- 伺服驱动器控制模块
- 交流输入BLDC电机驱动器
- 直流输入BLDC电机驱动器
- 工业交流/直流电源
- 三相UPS
