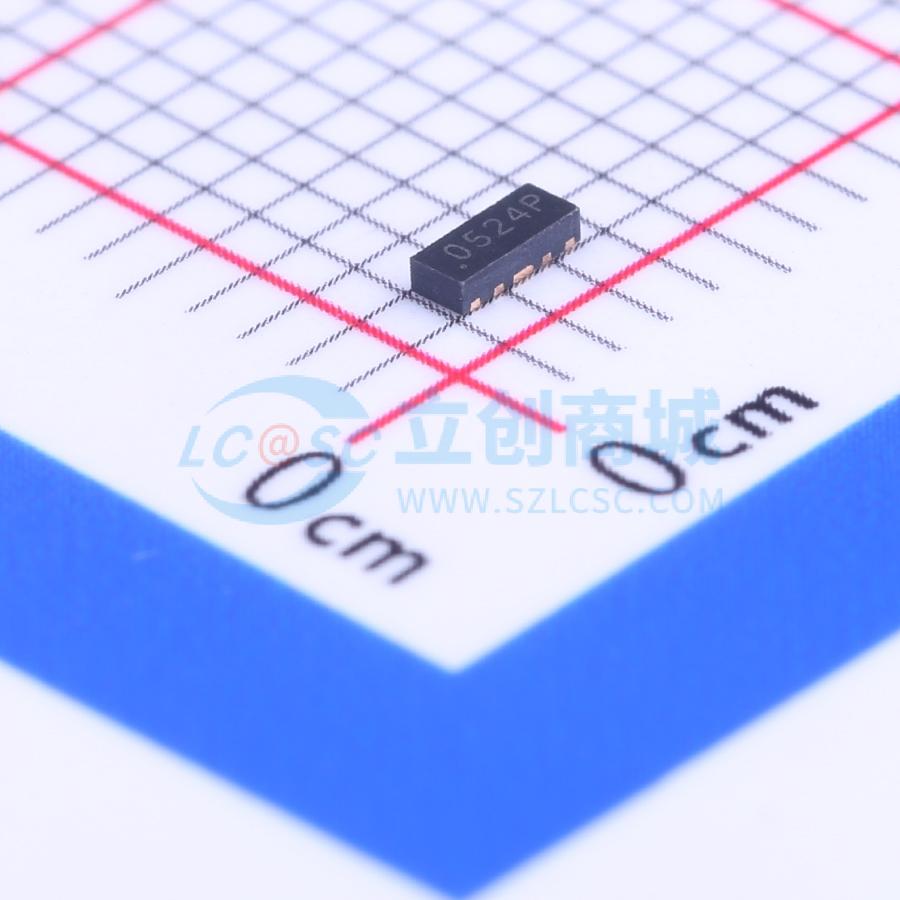

温馨提醒：图片仅供参考，商品以实物为准
RClamp0524P.TCT
TVS 5V截止 峰值脉冲电流：5A@8/20us 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamps是超低电容的TVS阵列，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。RClampTM0522P和RClampTM0524P的I/O引脚间典型电容仅为0.30pF。这使其能够在超过3GHz的电路中使用而不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。RClamp0522P用于保护两条线路，而RClamp0524P可保护四条线路。RClamp0522P采用6引脚、符合RoHS/WEEE标准的SLP1610P4封装。其尺寸为1.6×1.0，标称高度为0.58mm。RClamp0524P采用10引脚、符合RoHS/WEEE标准的SLP2510P8封装。其尺寸为2.5×1.0，标称高度为0.58mm。引脚间距为0.5mm，采用无铅NiPdAu镀层。它们的设计便于PCB布局，允许走线直接穿过器件。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、DisplayPortTM、MDDI和eSATA接口等应用的灵活解决方案。
- 品牌名称
- SEMTECH
- 商品型号
- RClamp0524P.TCT
- 商品编号
- C132263
- 商品封装
- UFDFN-10
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
RailClamps 是超低电容 TVS 阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。 RClamp0522P 和 RClamp0524P 的 I/O 引脚间典型电容仅为 0.30pF。这使其能够在超过 3GHz 的电路中使用，且不会造成信号衰减。它们可用于满足 IEC 61000 - 4 - 2 标准第 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。RClamp0522P 设计用于保护两条线路，而 RClamp0524P 可保护四条线路。 RClamp0522P 采用 6 引脚、符合 RoHS/WEEE 标准的 SLP1610P4 封装。尺寸为 1.6 x 1.0，标称高度为 0.58mm。RClamp0524P 采用 10 引脚、符合 RoHS/WEEE 标准的 SLP2510P8 封装。尺寸为 2.5 x 1.0，标称高度为 0.58mm。引脚间距为 0.5mm，采用无铅 NiPdAu 镀层。其设计便于 PCB 布线，允许走线直接穿过器件。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为 HDMI、DisplayPort、MDDI 和 eSATA 接口等应用的灵活解决方案。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装设计
- 直连式设计
- 保护两条或四条 I/O 线
- 低电容：典型值 0.3pF（I/O 到 I/O）
- 低钳位电压
- 低工作电压：5V
- 固态硅雪崩技术
应用领域
-高清晰度多媒体接口(HDMI)-数字视频接口(DVI)-DisplayPort 接口-MDDI 端口-PCI Express-eSATA 接口
