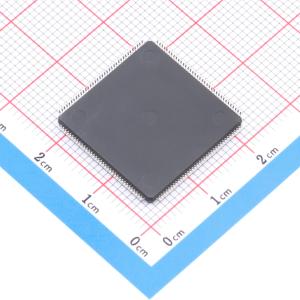

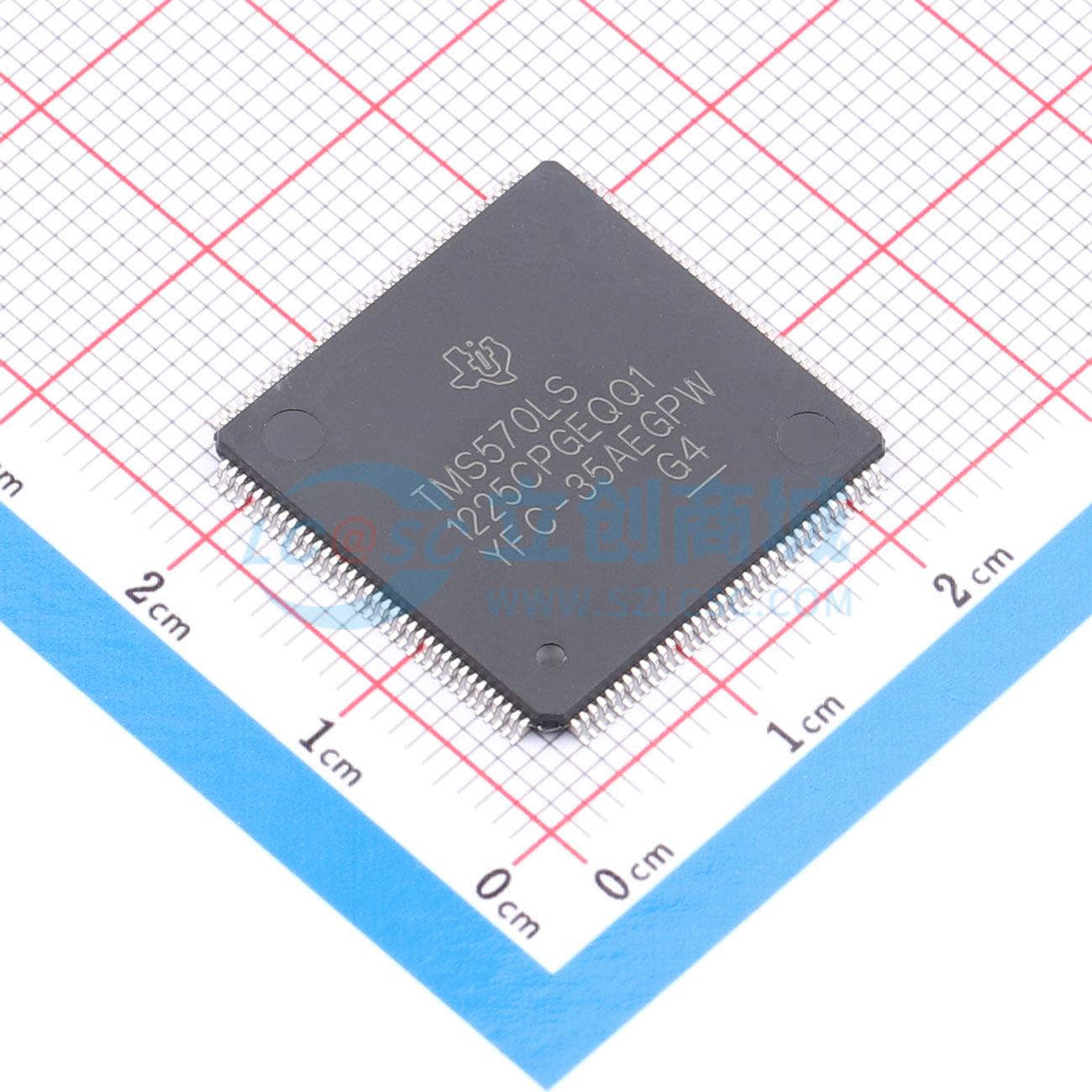

Name: TI(德州仪器) TMS5701225CPGEQQ1
Brand: TI(德州仪器)
SKU: C1344332
Price: 151.524 CNY
Availability: InStock

高性能汽车级微控制器，适用于安全关键应用
双 CPU 锁步运行
Flash 和 RAM 接口上的 ECC
内置自检 (BIST) 用于 CPU 和片上 RAM
带错误引脚的错误信号模块
电压和时钟监控
ARM Cortex-R4F 32 位 RISC CPU
- 1.66 DMIPS/MHz，8 级流水线
- 支持单精度和双精度的 FPU
- 12 区域内存保护单元 (MPU)
- 开放架构，支持第三方
工作条件
- 最高 180 MHz 系统时钟
- 核心供电电压 (VCC)：1.14 至 1.32 V
- I/O 供电电压 (VCCIO)：3.0 至 3.6 V
集成内存
- 1.25 MB 带 ECC 的程序 Flash
- 192 KB 带 ECC 的 RAM
- 64 KB 带 ECC 的模拟 EEPROM 的 Flash
16 位外部存储器接口 (EMIF)
通用平台架构
- 家族内一致的内存映射
- 实时中断 (RTI) 定时器（操作系统定时器）
- 128 通道矢量中断模块 (VIM)
- 2 通道循环冗余校验 (CRC)
直接内存访问 (DMA) 控制器
- 16 个通道和 32 个控制包
- 控制包 RAM 的奇偶校验保护
- 专用 MPU 保护 DMA 访问
带内置滑动检测器的频率调制锁相环 (FMPLL)
单独的非调制 PLL
IEEE 1149.1 JTAG、边界扫描和 ARM CoreSight 组件
高级 JTAG 安全模块 (AJSM)
校准功能
- 参数覆盖模块 (POM)
16 个可生成中断的通用输入/输出 (GPIO) 引脚
增强的电机控制定时外设
- 7 个增强型脉宽调制器 (ePwM) 模块
- 6 个增强型捕获 (eCAP) 模块
- 2 个增强型正交编码器脉冲 (eQEP) 模块
两个下一代高端定时器 (N2HET) 模块
- N2HET1：32 个可编程通道
- N2HET2：18 个可编程通道
- 每个 160 字指令 RAM，带奇偶校验保护
- 每个 N2HET 包括硬件角度生成器
- 每个 N2HET 专用的高端定时器传输单元 (HTU)
两个 12 位多缓冲模数转换器 (MibADC) 模块
- ADC1：24 个通道
- ADC2：16 个通道与 ADC1 共享
- 每个 64 个结果缓冲区，带奇偶校验保护
多种通信接口
- 2 通道 FlexRay 控制器
  - 8 KB 带奇偶校验保护的消息 RAM
  - 专用 FlexRay 传输单元 (FTU)
- 三个 CAN 控制器 (DCANs)
  - 每个 64 个邮箱，带奇偶校验保护
  - 符合 CAN 协议版本 2.0A 和 2.0B
- 互连电路 (I2C)
- 三个多缓冲串行外设接口 (MibSPI) 模块
  - 每个 128 字，带奇偶校验保护
  - 8 个传输组
- 最多两个标准串行外设接口 (SPI) 模块
- 两个 UART (SCI) 接口，其中一个支持本地互连网络 (LIN 2.1) 接口
封装
- 144 引脚四方扁平封装 (PGE) [绿色]
- 337 球栅阵列 (ZwT) [绿色]

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-R4F
	CPU最大主频	160MHz
	CPU位数	16/32 Bit
	程序存储容量	1.25MB
	程序存储器类型	FLASH
	RAM容量	192KB

	属性	参数值
	EEPROM容量	64KB
	I/O数量	58
	ADC(位数)	12bit
	振荡器类型	外置
	工作电压	1.14V~3.6V
	工作温度	-40℃~+125℃
