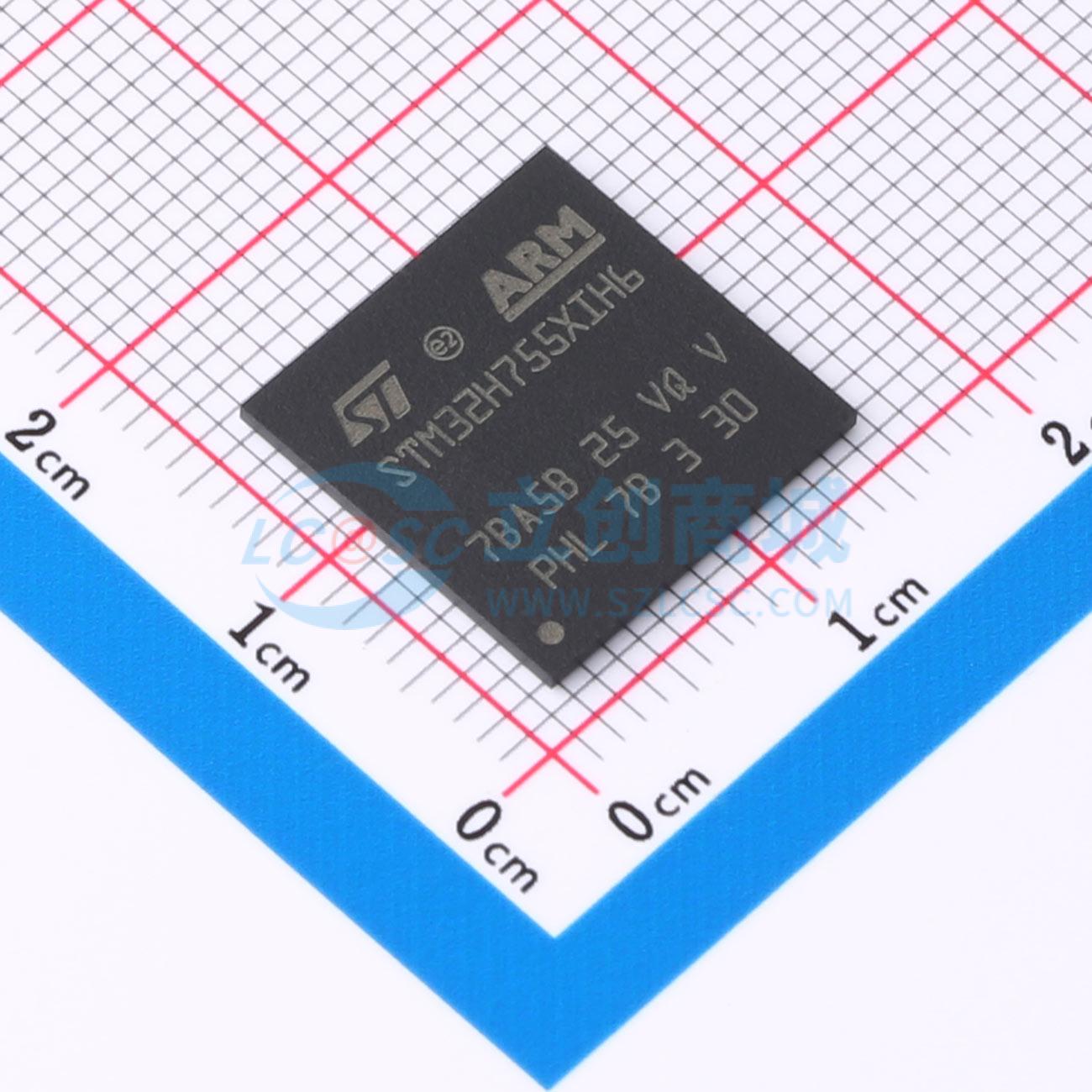

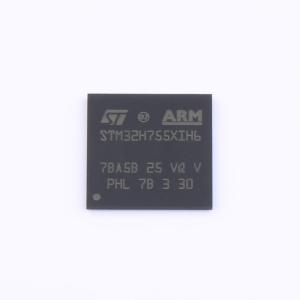

温馨提醒：图片仅供参考，商品以实物为准
STM32H755XIH6
带DSP和DP-FPU的高性能ARM Cortex-M7 + Cortex-M4 MCU，具有2 MB Flash、1 MB RAM、480 MHz CPU、ART加速器、一级缓存、外部存储器接口、包括加密加速器在内的大量外设、安全服务支持和SMPS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H755XIH6
- 商品编号
- C1343750
- 商品封装
- TFBGA-265
- 包装方式
- 托盘
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7；ARM Cortex-M4 | |
| CPU最大主频 | 240MHz；480MHz | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 168 | |
| ADC(位数) | 16bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 1.62V~3.6V |
商品特性
- 双核心：
- 32位Arm Cortex - M7核心，带有双精度FPU和L1缓存（16 Kbytes数据缓存和16 Kbytes指令缓存），频率高达480 MHz，具备MPU，1027 DMIPS / 2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 32位Arm Cortex - M4核心，带有FPU，具备Adaptive real - time accelerator (ART Accelerator™) 用于内部闪存和外部存储器，频率高达240 MHz，具备MPU，300 DMIPS / 1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 存储器：
- 2 Mbytes闪存，支持读 - 写操作
- 1 Mbyte RAM：192 Kbytes TCM RAM（含64 Kbytes ITCM RAM + 128 Kbytes DTCM RAM用于时间关键例程），864 Kbytes用户SRAM，4 Kbytes备份域SRAM
- 双模式Quad - SPI存储器接口，运行频率高达133 MHz
- 灵活的外部存储器控制器，高达32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存，同步模式下时钟频率高达125 MHz
- CRC计算单元
- 安全：
- ROP、PC - ROP、主动篡改保护、安全固件升级支持、安全访问模式
- 通用输入/输出：
- 高达168个I/O端口，具备中断能力
- 复位和电源管理：
- 3个独立电源域，可独立时钟门控或关闭（D1：高性能能力；D2：通信外设和定时器；D3：复位/时钟控制/电源管理）
- 1.62至3.6 V应用电源和I/O
- POR、PDR、PVD和BOR
- 专用USB电源，嵌入3.3 V内部稳压器为内部PHYs供电
- 嵌入式稳压器（LDO）为数字电路供电
- 高功率效率SMPS降压转换器稳压器，直接为VCORE和/或外部电路供电
- 运行和停止模式下电压缩放（6个可配置范围）
- 备份稳压器（~0.9 V）
- 模拟外设电压参考/VREF+
- 1.2至3.6 V BAT电源
- 低功耗模式：睡眠、停止、待机和VBAT支持电池充电
- 低功耗：
- VBAT电池工作模式，具备充电能力
- CPU和域电源状态监控引脚
- 待机模式下2.95 μA（备份SRAM关闭，RTC/LSE开启）
- 时钟管理：
- 内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI
- 外部振荡器：4 - 48 MHz HSE、32.768 kHz LSE
- 3个PLL（1个用于系统时钟，2个用于内核时钟），具备分数模式
- 互连矩阵：
- 3个总线矩阵（1个AXI和2个AHB）
- 桥接器（5个AHB2 - APB，2个AXI2 - AHB）
- 4个DMA控制器卸载CPU：
- 1个高速主直接内存访问控制器（MDMA），支持链表
- 2个双端口DMA，带有FIFO
- 1个基本DMA，具备请求路由能力
- 多达35个通信外设：
- 4个I²C FM+接口（SMBus/PMBus）
- 4个USARTs/4个UARTs（ISO7816接口、LIN、IrDA，高达12.5 Mbit/s）和1个LPUART
- 6个SPIs，3个具备复用双工I²S音频类精度，通过内部音频PLL或外部时钟，1个在LP域（高达150 MHz）
- 4个SAIs（串行音频接口）
- SPDIFRX接口
- SWPMI单总线协议主接口
- MDIO从接口
- 2个SD/SDIO/MMC接口（高达125 MHz）
- 2个CAN控制器：2个支持CAN FD，1个支持时间触发CAN（TT - CAN）
- 2个USB OTG接口（1个FS，1个HS/FS），无晶体解决方案，具备LPM和BCD
- 以太网MAC接口，带有DMA控制器
- HDMI - CEC
- 8 - 14位相机接口（高达80 MHz）
- 11个模拟外设：
- 3个ADC，最大16位分辨率（高达36个通道，高达3.6 MSPS）
- 1个温度传感器
- 2个12位D/A转换器（1 MHz）
- 2个超低功耗比较器
- 2个运算放大器（7.3 MHz带宽）
- 1个用于sigma delta调制器的数字滤波器（DFSDM），8个通道/4个滤波器
- 图形：
- LCD - TFT控制器，高达XGA分辨率
- Chrom - ART图形硬件加速器（DMA2D），减少CPU负载
- 硬件JPEG编解码器
- 多达22个定时器和看门狗：
- 1个高分辨率定时器（最大分辨率2.1 ns）
- 2个32位定时器，多达4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入（高达240 MHz）
- 2个16位高级电机控制定时器（高达240 MHz）
- 10个16位通用定时器（高达240 MHz）
- 5个16位低功耗定时器（高达240 MHz）
- 4个看门狗（独立和窗口）
- 2个SysTick定时器
- RTC，具备亚秒精度和硬件日历
- 加密加速：
- AES 128、192、256，TDES
- HASH（MD5、SHA - 1、SHA - 2），HMAC
- 真随机数发生器
- 调试模式：
- SWD & JTAG接口
- 4 Kbyte嵌入式跟踪缓冲区
- 96位唯一ID
- 可选支持扩展温度范围高达125 °C（特定部件编号）
