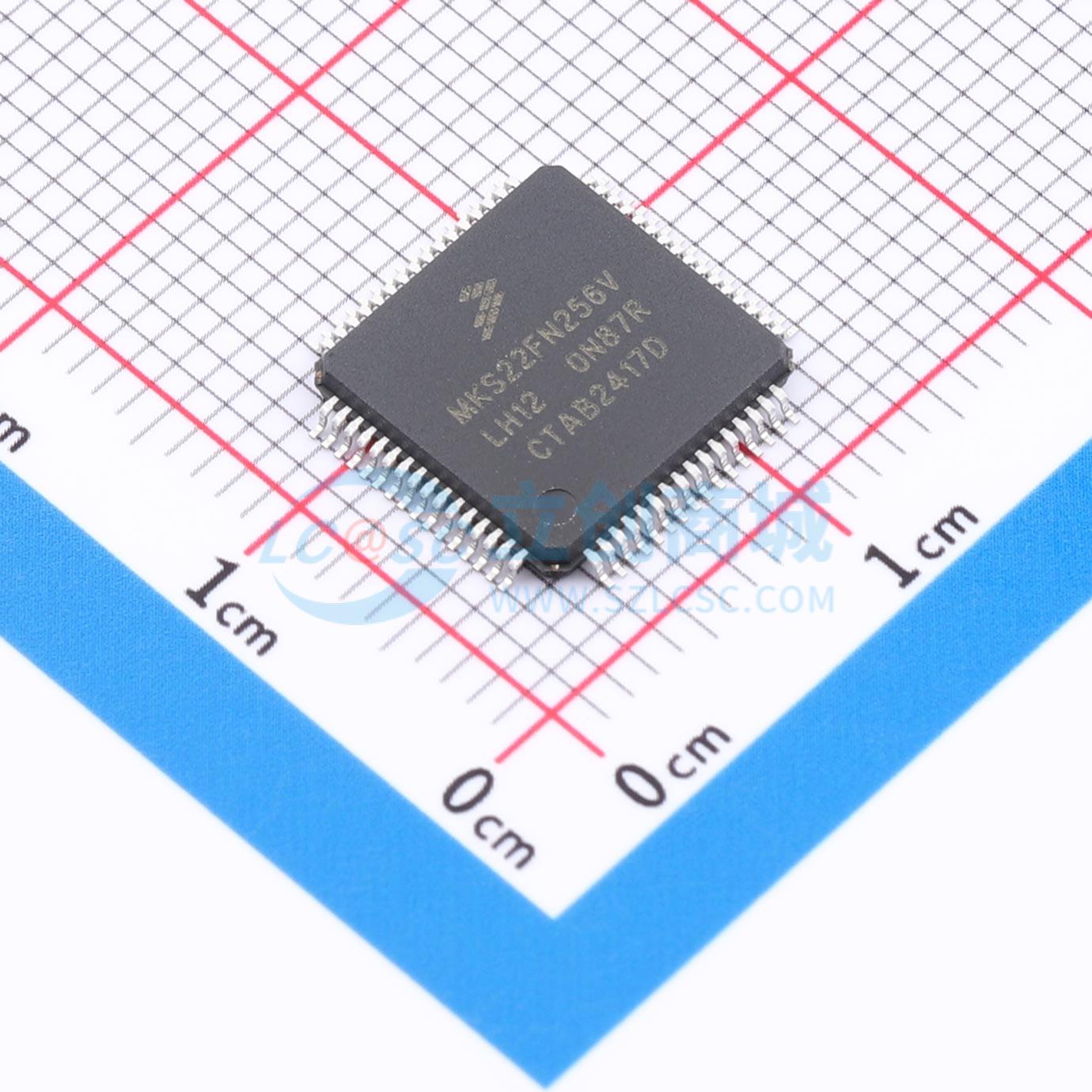

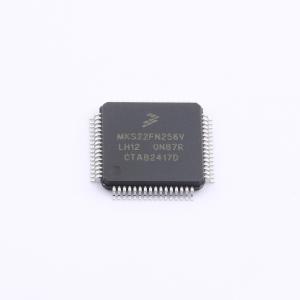

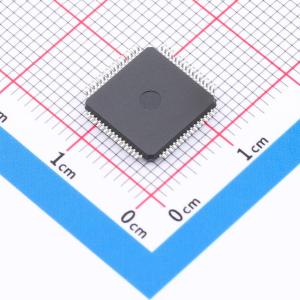

MKS22FN256VLH12

120MHz ARM Cortex-M4微控制器，高达256KB Flash

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 产品基于ARM Cortex-M4处理器，具备低功耗和高内存密度，采用多种封装形式。该设备提供120 MHz的性能，集成了单精度浮点单元（FPU）。嵌入式闪存内存大小从128 KB到256 KB不等。此外，还包含USB FS OTG 2.0（无晶体功能）、FlexCAN（支持ISO 11898-1标准和CAN 2.0 B协议规范）、FlexIO（高度可配置模块，支持多种协议）等。
品牌名称: NXP(恩智浦)
商品型号: MKS22FN256VLH12
商品编号: C1342294
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	I/O数量	40
	ADC(位数)	16bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.71V~3.6V
	工作温度	-40℃~+105℃
	功能特性	独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；硬件CRC；外部管脚复位(NRST)；软件复位

商品概述

KS22/KS20是基于ARM® Cortex®-M4内核的微控制器，工作频率可达120 MHz，内置最高256 KB Flash。KS2x产品系列基于ARM® Cortex®-M4处理器构建，具有更低的功耗和更高的存储密度，提供多种封装。该器件可通过集成的单精度浮点单元（FPU）提供120 MHz性能。嵌入式flash存储器大小为128 KB 至 256 KB。本系列包含以下型号:MKS22FN256Vxx12、MKS22FN128Vxx12、MKS20FN256Vxx12、MKS20FN128Vxx12，提供的封装包括100引脚和64引脚LQFP、48引脚QFN。48-QFN封装不支持DAC0以及I2S1。

商品特性

USB 全速 2.0 器件，无需外部晶振
FlexCAN，支持ISO 11898-1标准和CAN 2.0 B协议规范
FlexIO，高度可配置模块，提供多种协议支持，包括但不限于UART、LPI2C、SPI、I2S和PWM/波形生成
120 MHz ARM Cortex-M4内核，支持DSP指令集，1.25Dhrystone MIPS/MHz
集成单精度浮点单元（FPU）
内置最高256 KB嵌入式flash和64 KB SRAM
Flash自带引导加载程序，用于出厂时一次性在系统编程
灵活的低功耗模式，具有多个唤醒源
16通道异步DMA控制器
独立外部和软件看门狗
两个晶体振荡器:32 kHz（RTC）和32-40 kHz或3-32MHz
3个内部振荡器:32 kHz、4 MHz和48 MHz
多用途时钟发生器（MCG），带PLL和FLL
硬件CRC模块
每个芯片具有128位的识别（UID）号
硬件随机数生成器
Flash存取控制（FAC）可保护专有软件
最多支持66个通用输入/输出引脚（GPIO）
一个16位ADC模块，最多支持17个单端通道和4个差分通道，在≤ 13 位模式时，速率高达 1.2 Msps
一个 12 位 DAC 模块
一个模拟比较器（CMP）模块
USB 全速 2.0 器件控制器
三个UART 模块（一个支持ISO7816，其他两个工作速率高达 1.5 Mbit/s）
一个LPUART模块，支持低功耗模式下的异步操作
两个 LPI2C 模块，支持高达 5 Mbit/s，支持低功耗模式下的异步操作
两个 16 位 SPI 模块，支持高达 30 Mbit/s
KS22 拥有两个 FlexCAN 模块，KS20 拥有一个FlexCAN 模块
两个 I2S 模块
三个 16 位低功耗定时器 PWM 模块（TPM）
一个低功耗定时器（LPTMR）
周期性中断定时器（PIT）
带有独立电源域的实时时钟（RTC）
可编程延迟区块（PDB）
电压范围（包括 Flash 写入）:1.71 V 至 3.6 V
温度范围（环境）:–40 ℃ 至 105 ℃

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	120MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH
	RAM容量	64KB
	EEPROM容量	-
