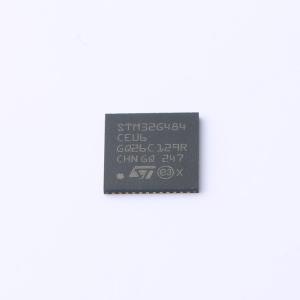

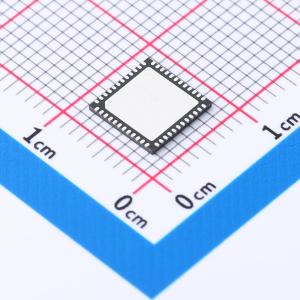

STM32G484CEU6

Arm® Cortex®-M4 32位MCU+FPU，最高512 KB Flash，170 MHz/213 DMIPS，128 KB SRAM，具备丰富的模拟功能、数学加速器和AES加密功能。

• 内核：Arm®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash内存0等待状态执行，频率最高170 MHz（213 DMIPS），MPU，DSP指令
• 工作条件：VDD、VDDA电压范围1.71 V至3.6 V
• 数学硬件加速器：CORDIC（三角函数加速）、FMAC（滤波器数学加速器）
• 存储器：512 KB Flash内存（支持ECC、双bank读写同时、专有代码读出保护PCROP、安全存储区、1 KB OTP）；96 KB SRAM（前32 KB带硬件奇偶校验）；32 KB CCM SRAM（指令和数据总线，带硬件奇偶校验）；外部存储器接口FSMC（支持SRAM、PSRAM、NOR、NAND）；Quad-SPI内存接口
• 复位和电源管理：上电/掉电复位（POR/PDR/BOR）；可编程电压检测器（PVD）；低功耗模式（睡眠、停止、待机、关机）；VBAT电源（用于RTC和备份寄存器）
• 时钟管理：4至48 MHz晶振；32 kHz带校准振荡器；内部16 MHz RC（带PLL选项，±1%）；内部32 kHz RC振荡器（±5%）
• 封装：LQFP48（7×7 mm）、LQFP64（10×10 mm）、LQFP80（12×12 mm）、LQFP100（14×14 mm）、LQFP128（14×14 mm）、UFQFPN48（7×7 mm）、WLCSP81（4.02×4.27 mm）、UFBGA121（6×6 mm）、TFBGA100（8×8 mm）
• 多达107个快速I/O：可映射到外部中断向量，部分支持5 V容忍
• 16通道DMA控制器
• 5个12位ADC（0.25 μs，最多42通道，硬件过采样可达16位分辨率，转换范围0至3.6 V）
• 7个12位DAC通道：3个缓冲外部通道（1 MSPS）、4个无缓冲内部通道（15 MSPS）
• 7个超快速轨到轨模拟比较器
• 6个运算放大器（可用于PGA模式，所有端子可访问）
• 内部电压参考缓冲器（VREFBUF，支持2.048 V、2.5 V、2.9 V输出）
• 17个定时器：2个32位定时器、2个16位定时器（含IC/OC/PWM等功能）、3个高级电机控制定时器（含PWM、死区生成）、2个看门狗定时器、1个SysTick定时器、2个基本定时器、1个低功耗定时器
• 日历RTC（带闹钟、周期性唤醒）
• 通信接口：3个FDCAN控制器；4个I²C（1 Mbit/s，SMBus/PMBus）；5个USART/UART；1个LPUART；4个SPI（含I2S接口）；1个SAI；USB2.0全速接口；IRTIM；USB Type-C™/UCPD
• 真随机数生成器（RNG）、CRC计算单元、96位ID
• AES 128/256位密钥加密硬件加速器
• 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
