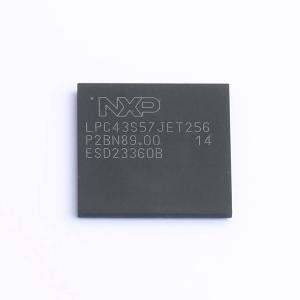

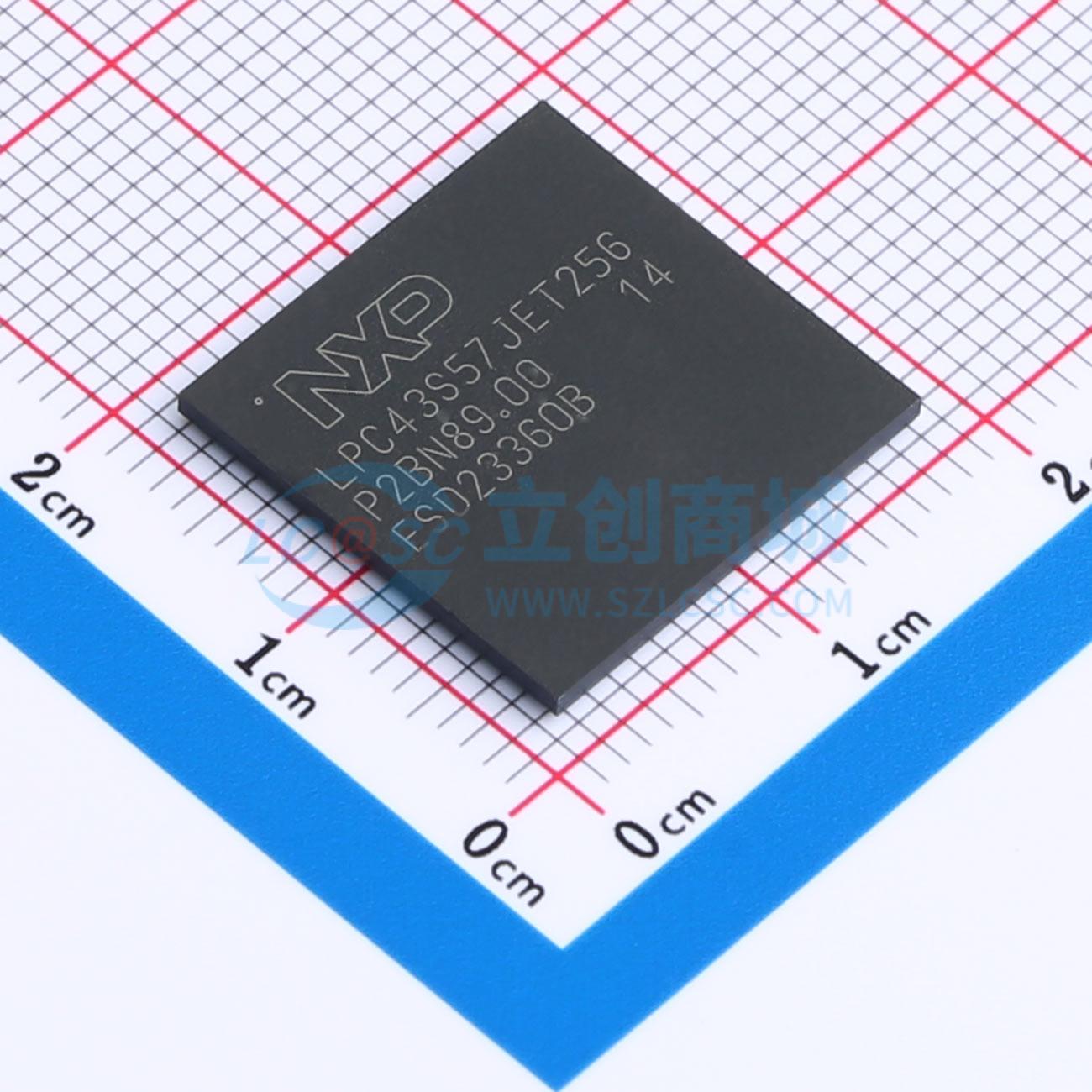

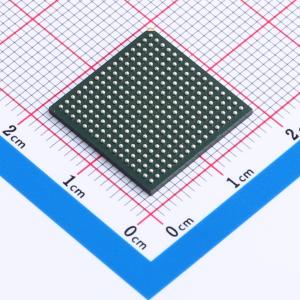

LPC43S57JET256E

LPC43S5x/S3x是面向嵌入式应用的微控制器，基于ARM Cortex-M4内核，集成ARM Cortex-M0协处理器，最高CPU工作频率可达204MHz，片上最高集成1MB闪存、136kB SRAM、16kB EEPROM，带有AES引擎安全功能，集成四通道SPI闪存接口、多种高级可配置外设以及多个数字外设。ARM Cortex-M4为32位内核，具备低功耗、增强调试功能、高等级支持模块集成的特点，采用3级流水线哈佛架构，带有独立的本地指令总线、数据总线以及外设专用第三总线，集成支持预测分支的内部预取单元，支持单周期数字信号处理和SIMD指令，核心集成硬件浮点单元。ARM Cortex-M0协处理器是节能易用的32位核心，代码和工具向上兼容Cortex-M4内核，指令集简单，代码体积更小，可提供最高204MHz的性能。

• ARM Cortex-M4处理器（版本r0p1），最高运行频率204MHz，内置支持8个区域的存储器保护单元、嵌套向量中断控制器、硬件浮点单元，具备不可屏蔽中断输入
• 支持JTAG、串行线调试、串行追踪，提供8个断点、4个观察点，支持增强追踪模块、增强追踪缓冲区，集成系统滴答定时器
• ARM Cortex-M0协处理器（版本r0p0），可卸载主ARM Cortex-M4的任务，最高运行频率204MHz，支持JTAG，内置嵌套向量中断控制器
• 片上最高配置1MB双区闪存，带有闪存加速器，另配有16kB EEPROM数据存储器、136kB代码数据用SRAM
• 多个SRAM块支持独立总线访问，两个SRAM块可单独断电，64kB ROM包含启动代码和片上软件驱动
• 配有64位通用一次性可编程存储器，另有总256位的两个存储区一次性可编程存储器用于存储AES密钥，一个存储区可存储加密密钥用于解码启动镜像
• 集成AES引擎，支持启动镜像和数据的加密解密，带有DMA支持，可通过基于ROM的API编程
• 配有串行GPIO接口、AHB总线状态可配置定时器子系统，全局输入多路复用阵列可将多个输入输出交叉连接到事件驱动外设
• 四通道SPI闪存接口，四通道，传输速率最高可达52MB每秒
• 集成10/100T以太网MAC，带有RMII和MII接口，支持DMA，支持IEEE 1588时间戳/高级时间戳
• 配有一个高速USB 2.0主机/设备/OTG接口（带DMA和片上高速PHY），一个高速USB 2.0主机/设备接口（带DMA、片上全速PHY以及ULPI接口），ROM中USB堆栈包含USB接口电气测试软件
• 集成1个550 UART（带DMA和完整调制解调器接口），3个550 USART（支持DMA、同步模式，带符合规范的智能卡接口，其中一个带IrDA接口）
• 最多两个C_CAN 2.0B控制器，每个一个通道；两个SSP控制器，带FIFO，支持多协议与DMA；一个SPI控制器
• 集成一个快速模式增强I2C总线接口，支持最高1Mbit/s数据速率，一个标准I2C总线接口，两个I2S接口，每个均支持DMA，带一个输入一个输出
• 外部存储器控制器，支持外部SRAM、ROM、NOR闪存、SDRAM器件
• LCD控制器带DMA支持，可编程分辨率最高可达1024×768，支持单色/彩色STN面板、TFT彩色面板，支持多种像素映射模式，仅LPC4357/53型号提供
• 集成安全数字输入输出卡接口、八通道通用DMA控制器，可访问AHB总线上所有存储器和支持DMA的从设备
• 最多164个通用输入输出引脚，可配置上拉/下拉电阻，GPIO寄存器位于AHB总线

• 各类嵌入式应用
• 可替代原有8/16位微控制器的应用场景
