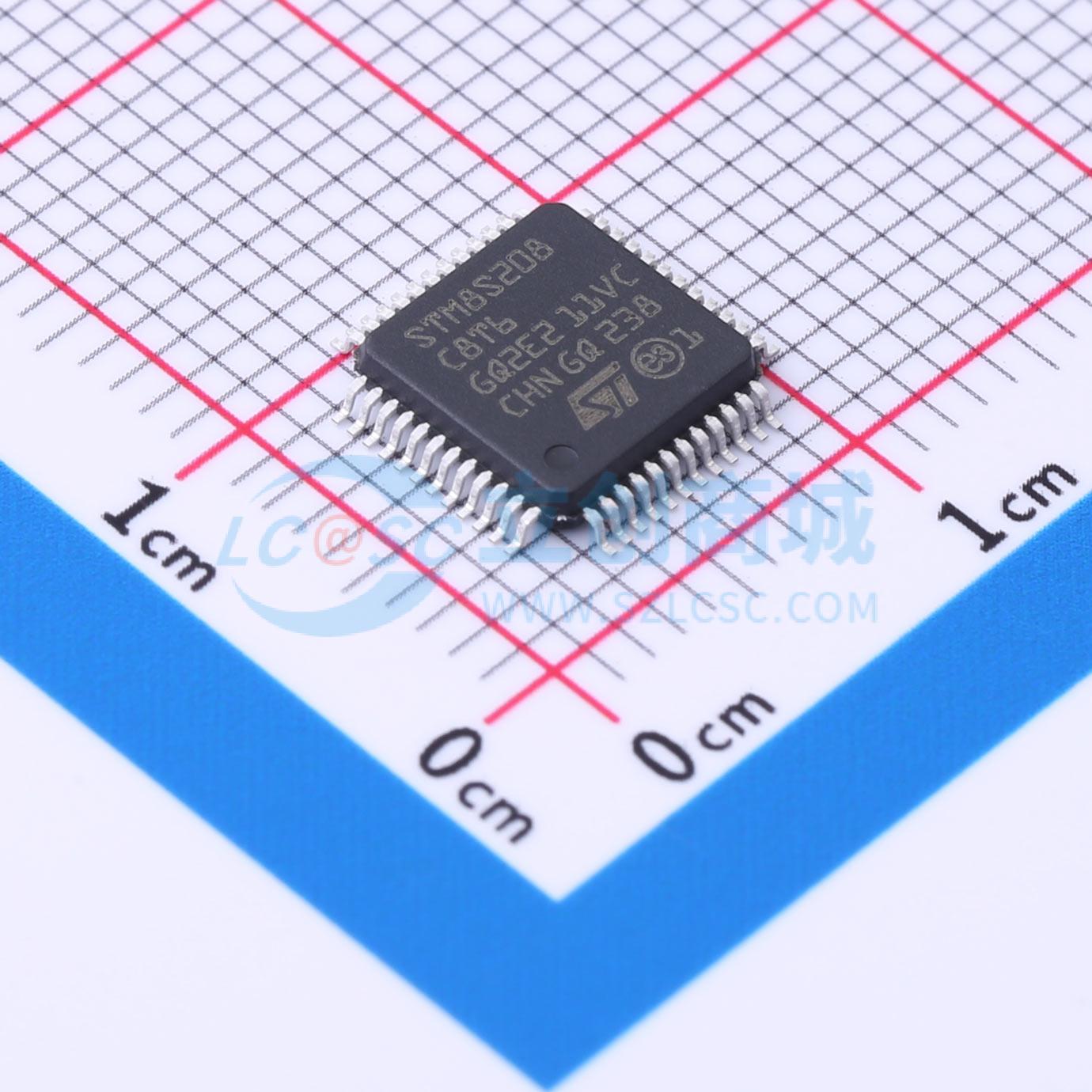

温馨提醒：图片仅供参考，商品以实物为准

STM8S208C8T6TR

主流增强型8位MCU，具有64 KB Flash、24 MHz CPU和集成EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：核心：最大fCPU：高达24 MHz，在fCPU ≤ 16 MHz时0等待状态。具有哈佛架构和3级流水线的高级STM8内核。扩展指令集。24 MHz时最大20 MIPS。存储器：程序：高达128 Kbytes闪存；在55℃下经过10 kcycles后数据保留20年。数据：高达2 Kbytes真数据EEPROM；耐久性300 kcycles
品牌名称: ST(意法半导体)
商品型号: STM8S208C8T6TR
商品编号: C1339950
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 3.5克(g)

商品参数

商品概述

性能系列的24MHz STM8S 8位微控制器，最多128KB闪存，集成电可擦除可编程只读存储器，10位模数转换器，定时器，2个通用异步收发传输器，串行外设接口，集成电路总线，控制器局域网。封装包括LQFP80（14×14mm）、LQFP64（14×14mm、10×10mm）、LQFP48（7×7mm）、LQFP44（10×10mm）、LQFP32（7×7mm）。

商品特性

核心：最大CPU频率可达24MHz，16MHz及以下时无等待状态；采用哈佛架构和三级流水线的先进STM8核心；扩展指令集；24MHz时最多20百万条指令每秒。
存储器：程序存储最多128KB闪存（55℃下10k次循环后数据保留20年）；数据存储最多2KB真数据电可擦除可编程只读存储器（耐用性300k次循环）；随机存取存储器最多6KB。
时钟、复位和电源管理：工作电压2.95至5.5V；低功耗晶体谐振振荡器；外部时钟输入；内部用户可调整的16MHz RC振荡器；内部低功耗128kHz RC振荡器；带时钟监控的时钟安全系统；等待、主动停机和停机低功耗模式；外设时钟可单独关闭；永久激活的低功耗上电和掉电复位。
中断管理：嵌套中断控制器，含32个中断；最多37个外部中断分布在6个向量上。
定时器：2个16位通用定时器，带2+3捕获比较通道（输入捕获、输出比较或脉冲宽度调制）；高级控制定时器：16位，4个捕获比较通道，3个互补输出，死区插入和灵活同步；8位基本定时器，带8位预分频器；自动唤醒定时器；窗口看门狗，独立看门狗。
通信接口：高速1Mbit/s active beCAN 2.0B；带时钟输出的通用异步收发传输器（同步操作-LIN主模式）；符合LIN 2.1标准的通用异步收发传输器（主/从模式及自动重同步）；串行外设接口最多10Mbit/s；集成电路总线接口最多400Kbit/s。
模数转换器：10位模数转换器，最多16个通道。
I/O端口：80引脚封装最多68个I/O，含18个高灌电流输出；高鲁棒性I/O设计，抗电流注入。
开发支持：单线接口模块（SWIM）和调试模块（DM）。
其他：每个设备有96位ID密钥。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	STM8
	CPU最大主频	24MHz
	CPU位数	8 Bit
	程序存储容量	64KB
	程序存储器类型	FLASH
	RAM容量	6KB

	属性	参数值
	EEPROM容量	2KB
	I/O数量	38
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2.95V~5.5V
	工作温度	-40℃~+85℃
