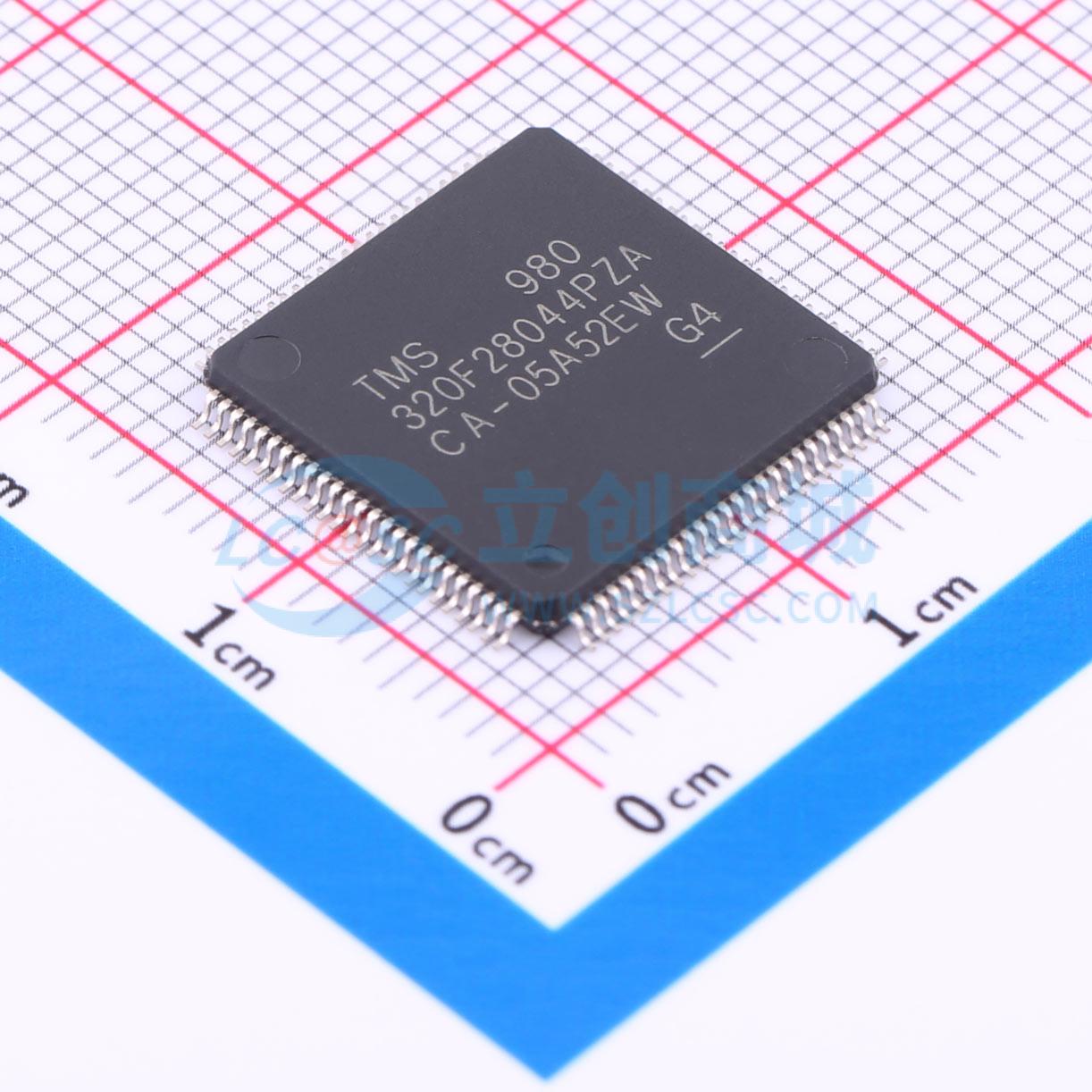

TMS320F28044PZA

TMS320F28044器件，作为TMS320C28x DSP系列的一员，是一款针对苛刻控制应用的高度集成、高性能解决方案。在本文档中，TMS320F28044缩写为F28044。

• 高性能 100-MHz（10-ns 周期时间）处理器 TMS320C28x 32位 CPU
  • 单周期 16x16 和 32x32 乘积累加 (MAC) 运算
  • 双 16x16 MAC
  • 快速中断响应
  • 统一内存编程模型
• 片上内存
  • 64K x 16 闪存
  • 10K x 16 SARAM
  • 1K x 16 OTP
  • 4K x 16 Boot ROM
  • 代码安全模块防止未经授权的内存访问
• 时钟
  • 片上振荡器
  • 时钟失效检测模式
• 中断
  • 支持最多三个外部核心中断
  • 外设中断扩展 (PIE) 模块支持所有外设中断
• 高速 12 位 ADC
  • 80-ns（12.5-MSPS）转换速率
  • 16 通道
  • 两个采样保持
  • 单次/同时转换
  • 内部或外部参考
• 高分辨率 PwM
  • 16 路输出，分辨率为 150-ps
  • 200-kHz 切换时为 14.8 位
  • 500-kHz 切换时为 13.4 位
  • 1-MHz 切换时为 12.4 位
• 字节序：小端
• 通信端口外设
  • 串行外设接口 (SPI) 模块
  • 串行通信接口 (SCI)
  • 互连集成电路 (I2C) 总线
• 定时器
  • 三个 32 位 CPU 定时器
  • 最多 16 个 16 位定时器
  • 看门狗定时器模块
• 最多 35 个带有输入滤波的通用输入/输出 (GPIO) 引脚
• 片上 JTAG 仿真，通过硬件进行实时调试
• JTAG 边界扫描支持——IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
• 低功耗 IDLE、STANDBY 和 HALT 模式
• 开发工具
  • Code Composer Studio IDE，带闪存编程插件
  • C28x 优化的 ANSI C/C++ 编译器/汇编器/链接器
  • SYS/BIOS 实时操作系统
  • USB 基于 JTAG 调试探针
  • IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
• 可用软件
  • C2000 数字电源软件库
  • C28x IQ 数学库
  • C28x 头文件及所有外设示例程序
  • C28x DSP 库
  • C28x 数字电机控制软件库
• 封装选项
  • 100 引脚低轮廓四边扁平封装 (PZ)
  • 100 引脚 MicroStar BGA (GGM, ZGM)
  • RoHS 合规，绿色包装
• 温度范围：A: -40℃ 至 85℃ (PZ, GGM, ZGM)

• 串式逆变器
• 工业交流-直流电源
• 三相UPS
