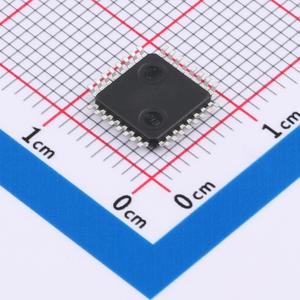

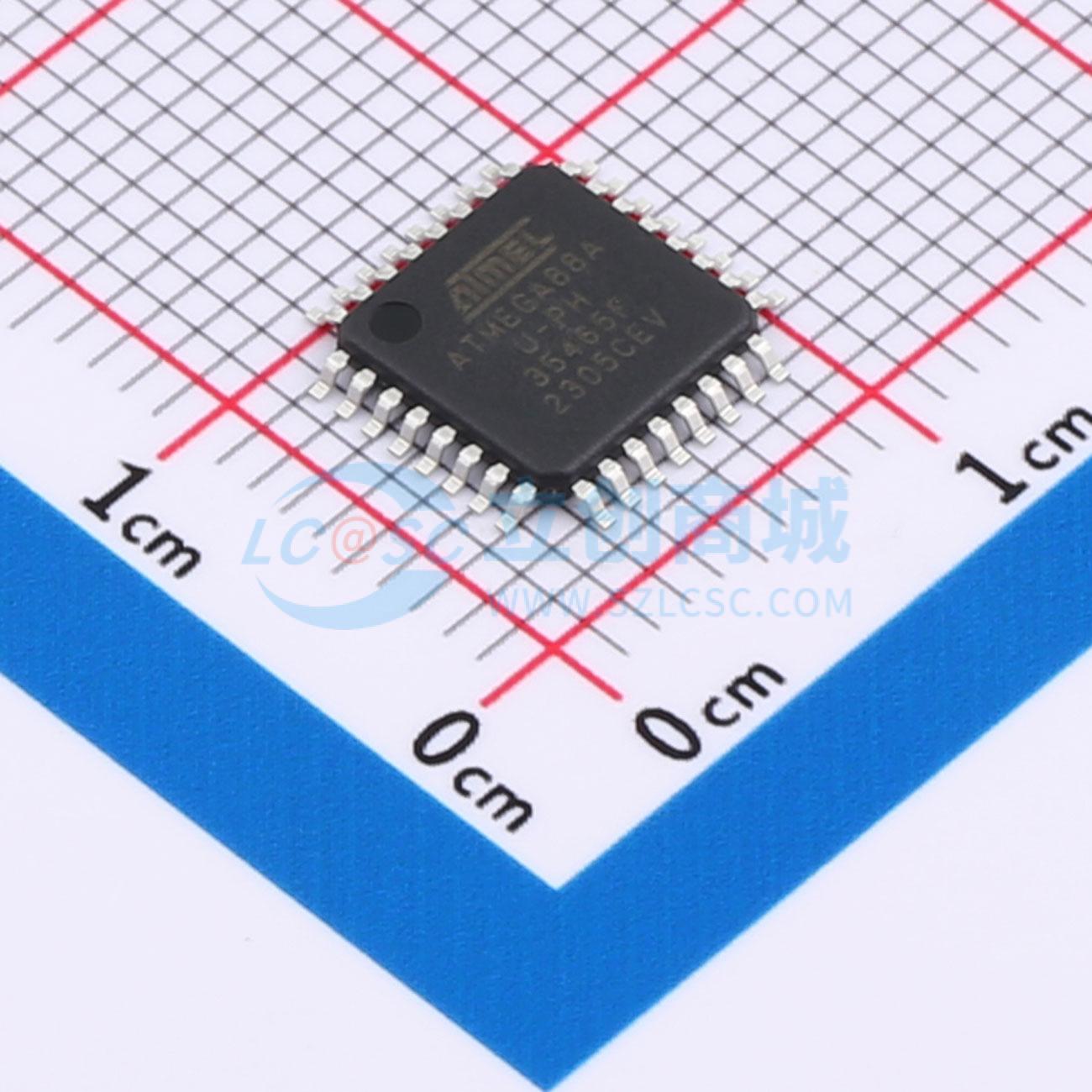

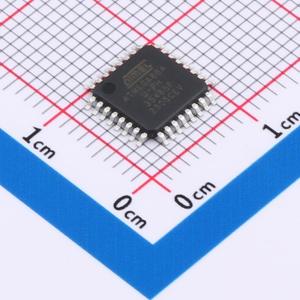

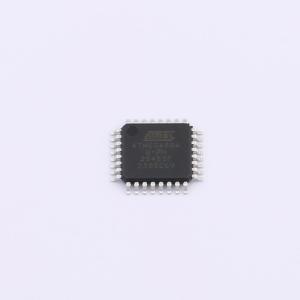

ATMEGA88A-AU
基于AVR增强型RISC架构的低功耗CMOS 8位微控制器
- 描述
- ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 达到了接近每MHz 1 MIPS的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高,同时实现了比传统CISC微控制器快达十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:具有读写同时功能的4K/8K字节的系统内可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个具有比较模式的灵活定时器/计数器、内部和外部中断、串行可编程USART、面向字节的2线串行接口、SPI串行端口、6通道10位ADC(TQFP和VQFN封装中为8通道)、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式停止CPU及所有I/O模块(除了异步定时器和ADC)的工作,以减少ADC转换期间的开关噪声。待机模式下,晶体/谐振器振荡器运行而设备的其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。Microchip提供了QTouch库,用于将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应,并包括完全去抖动的触摸键报告,并包含相邻键抑制(AKS)技术以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该设备使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口来下载应用程序到应用Flash存储器中。当应用Flash部分被更新时,Boot Flash部分中的软件将继续运行,提供真正的读写同时操作。通过将8位RISC CPU与单片芯片上的系统内自编程Flash相结合,ATmega48A/PA/88A/PA/168A/PA/328/P 成为一种功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一整套程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA88A-AU
- 商品编号
- C1339730
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 23 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P 达到了接近每MHz 1 MIPS的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。
AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高,同时实现了比传统CISC微控制器快达十倍的吞吐量。
ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性:具有读写同时功能的4K/8K字节的系统内可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个具有比较模式的灵活定时器/计数器、内部和外部中断、串行可编程USART、面向字节的2线串行接口、SPI串行端口、6通道10位ADC(TQFP和VQFN封装中为8通道)、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下,异步定时器继续运行,允许用户在设备其余部分处于休眠状态时保持定时基准。ADC降噪模式停止CPU及所有I/O模块(除了异步定时器和ADC)的工作,以减少ADC转换期间的开关噪声。待机模式下,晶体/谐振器振荡器运行而设备的其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。
Microchip提供了QTouch库,用于将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应,并包括完全去抖动的触摸键报告,并包含相邻键抑制(AKS)技术以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。
该设备使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口来下载应用程序到应用Flash存储器中。当应用Flash部分被更新时,Boot Flash部分中的软件将继续运行,提供真正的读写同时操作。通过将8位RISC CPU与单片芯片上的系统内自编程Flash相结合,ATmega48A/PA/88A/PA/168A/PA/328/P 成为一种功能强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一整套程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
