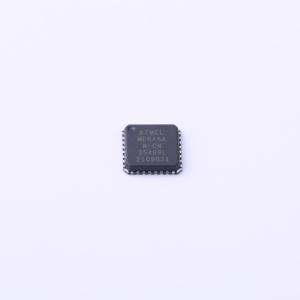

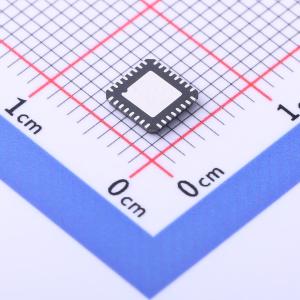

ATMEGA8A-MN

AVR核心将丰富的指令集与32个通用工作寄存器相结合。所有32个寄存器都直接连接到算术逻辑单元（ALU），使得在一个时钟周期内执行的一条指令中可以访问两个独立的寄存器。这种架构在代码效率上更高，同时实现了比传统CISC微控制器快十倍的数据吞吐量。

ATmega8A提供了以下特性：具有读写同时能力的8KB系统内可编程FLASH，512B的EEPROM，1KB的SRAM，23条通用I/O线，32个通用工作寄存器，三个带有比较模式的灵活定时器/计数器，内部和外部中断，一个串行可编程USART，一个面向字节的两线串行接口，具有10位精度的6通道ADC（TQFP和QFN/MLF封装中有八个通道），带有内部振荡器的可编程看门狗定时器，一个SPI串行端口，以及五种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、一个SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块以减少ADC转换期间的切换噪声。在待机模式下，晶振/谐振器振荡器运行而设备的其他部分处于睡眠状态。这允许非常快速的启动结合低功耗消费。

Microchip提供QTouch库用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应，并包括完全去抖动的触摸键报告，还包括相邻键抑制技术以实现按键事件的明确检测。易于使用的QTouch Composer允许您探索、开发并调试自己的触摸应用。

该器件采用Microchip的高密度非易失性存储器技术制造。片上的ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储器。当应用Flash部分更新时，引导Flash部分中的软件将继续运行，从而实现真正的读写同时操作。通过将8位RISC CPU与单片上的系统内自编程Flash结合在一起，ATmega8A是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

该器件支持完整的程序和系统开发工具套件，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

• 高性能、低功耗的8位AVR微控制器
• 先进的RISC架构
• 130条强大的指令 - 大多数单时钟周期执行
• 32x8通用工作寄存器
• 完全静态操作
• 在16 MHz下最高可达16 MIPS吞吐量
• 片上2周期乘法器
• 8 KB的系统内自编程Flash程序存储器
• 512B EEPROM
• 1 KB内部SRAM
• 写/擦除次数：10,000次Flash/100,000次EEPROM
• 数据保持：85°C下20年/25°C下100年
• 可选引导代码段，带有独立的锁定位
• 通过片上引导程序进行系统内编程
• 真正的读写同时操作
• 软件安全编程锁
• 支持Microchip QTouch库
• 电容式触摸按钮、滑块和滚轮
• QTouch和QMatrix采集
• 最多64个感应通道
• 两个8位定时器/计数器，带独立预分频器，一个比较模式
• 一个16位定时器/计数器，带独立预分频器、比较模式和捕获模式
• 带独立振荡器的实时时钟
• 三个PWM通道
• TQFP和QFN/MLF封装中的8通道ADC
• 八通道10位精度
• PDIP封装中的6通道ADC
• 六通道10位精度
• 字节定向的两线串行接口
• 可编程串行USART
• 主/从SPI串行接口
• 带独立片上振荡器的可编程看门狗定时器
• 片上模拟比较器
• 上电复位和可编程掉电检测
• 内部校准RC振荡器
• 外部和内部中断源
• 五种睡眠模式：空闲、ADC降噪、节能、掉电和待机
• 23个可编程I/O线
• 28引脚PDIP、32引脚TQFP和32焊盘QFN/MLF
• 工作电压2.7 - 5.5V
• 速度等级0 - 16 MHz
• 功耗在4 MHz、3V、25°C下
• 活动模式：3.6 mA
• 空闲模式：1.0 mA
• 掉电模式：0.5 μA
