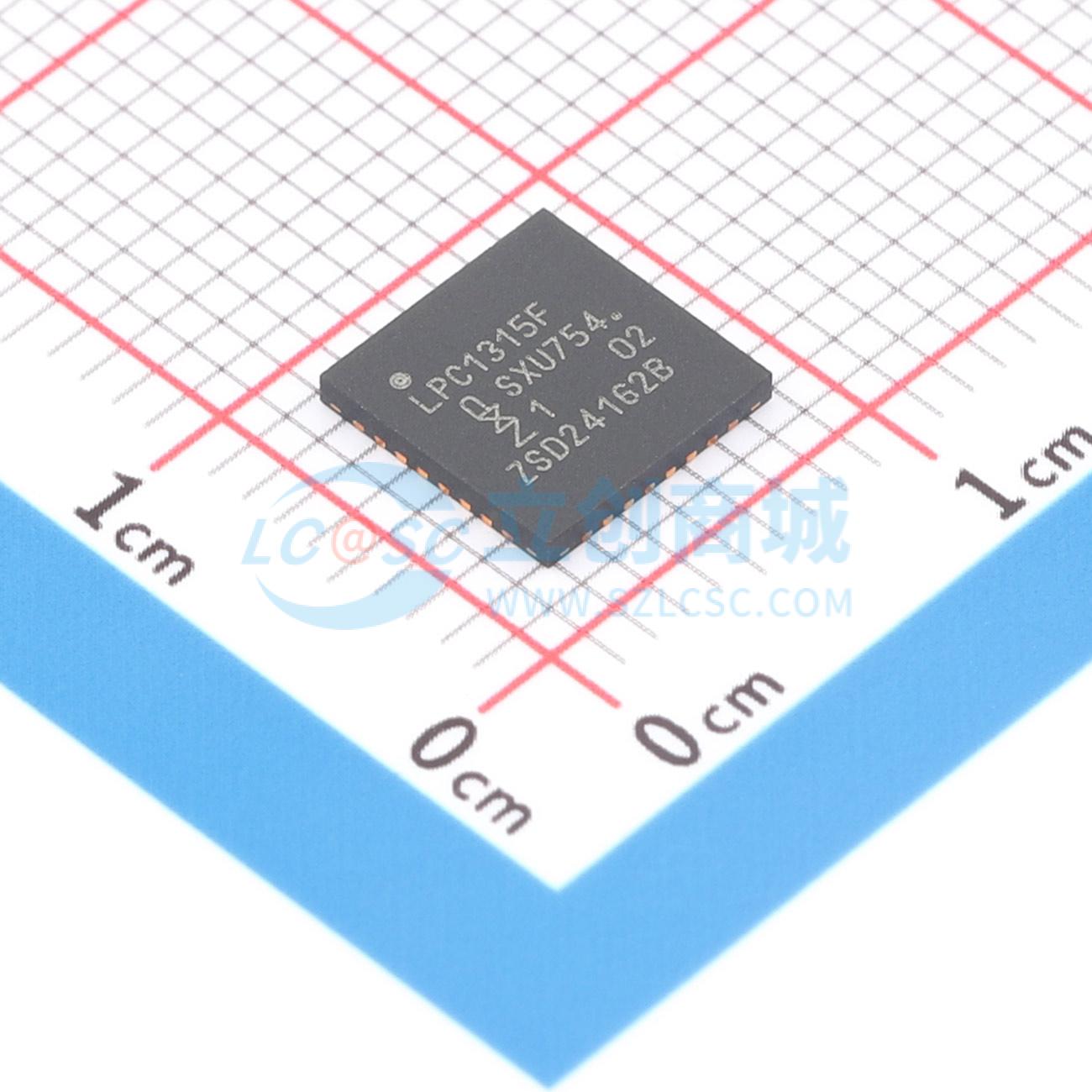

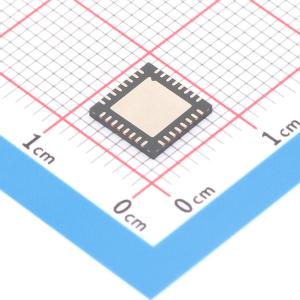

LPC1315FHN33,551

32位ARM Cortex-M3微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 32位ARM Cortex-M3微控制器，适合高度集成和低功耗的嵌入式应用。ARM Cortex-M3是下一代微控制器内核，具有易调试、易集成等系统增强优势。以高达72MHz的CPU频率工作。ARM Cortex-M3内核CPU采用3级流水线和哈佛架构，具有独立的本地指令和数据总线以及用于系统外设的第三总线
品牌名称: NXP(恩智浦)
商品型号: LPC1315FHN33,551
商品编号: C1339259
商品封装: QFN-32-EP(7x7)
包装方式: 编带
商品毛重: 2.025克(g)

商品参数

商品概述

LPC1315/16/17/45/46/47 系列是基于 ARM Cortex-M3 的微控制器，适合高度集成和低功耗的嵌入式应用。ARM Cortex-M3是下一代微控制器内核，具有易调试、易集成等系统增强优势。LPC1315/16/17/45/46/47 以高达 72 MHz 的 CPU 频率工作。ARM Cortex-M3 内核 CPU 采用 3 级流水线和哈佛架构，具有独立的本地指令和数据总线以及用于系统外设的第三总线。此外， Cortex-M3 内核 CPU 还包含一个内部预取单元支持不确定的分支操作。LPC1345/46/47 具备高度灵活和可配置的全速 USB2.0 设备控制器，该系列为当今要求苛刻的连接解决方案带来设计灵活性以及集成。LPC1315/16/17/45/46/47上的补充数字外设包括高达64 kB闪存、8 kB或10 kB SRAM数据存储器、一个超快速模式 I2C 总线接口、一个支持同步模式和智能卡接口的RS-485/EIA-485 USART、两个 SSP 接口、四个通用计数器 / 定时器、一个 8 通道 12位 ADC 和最多 51 个通用 I/O 引脚。

商品特性

ARM Cortex-M3 r2p1 处理器，工作频率高达 72 MHz
ARM Cortex-M3 内置可嵌套中断向量控制器 (NVIC)
可以从多个输入源选择非屏蔽中断 (NMI) 输入
具备系统定时器
最高 64 kB 片内闪存程序存储器，具有 256 字节页擦除功能
支持通过片内启动引导程序软件执行在系统编程 (ISP) 和在应用编程 (IAP)，支持通过USB 更新闪存
最高 4 kB 片内 EEPROM 数据存储器，支持片内 API
最高 12 kB SRAM 数据存储器
16 kB Boot ROM，具有 USB API 支持、功率控制、 EEPROM 和闪存 IAP/ISP
用于 BSDL 的标准 JTAG 测试接口
支持串行线调试
支持 ETM ARM Cortex-M3 调试时间戳
多达51个通用I/O (GPIO)引脚，上拉/下拉电阻、中继模式、输入逆变器和伪开漏模式可配置，8 个引脚支持可编程干扰滤波器
最多可以选择 8 个 GPIO 引脚作为边沿和电平敏感中断源
2 个 GPIO 分组中断模块基于一组 GPIO 引脚的输入状态的可编程模式使能中断
一个引脚 (P0_7) 配备大电流源输出驱动器 (20 mA)
真开漏引脚（P0_4 和 P0_5）配备大电流吸收驱动器 (20 mA)
四个通用计数器 / 定时器，总共具有多达 8 个捕获输入和 13 个匹配输出
可编程窗口化看门狗定时器 (WWDT)，包含内部低功率看门狗振荡器 (WDO)
配备重复中断定时器（RI 定时器）
12 位 ADC，具有 8 个输入通道和高达 500 kSamples/s 的采样率
USB 2.0全速设备控制器(LPC1345/46/47)，具有片内基于ROM的USB驱动程序库
USART生成小数波特率，内置FIFO，支持全调制解调器控制信号交换接口，支持RS-485/9 位模式以及同步模式，支持异步智能卡接口 (ISO 7816-3)
两个 SSP 控制器，搭载 FIFO 和多协议功能
I2C 总线接口，支持完整 I2C 总线规范以及超快速模式（可识别多个地址且数据速率高达 1 Mbit/s）和监控模式
系统振荡器工作频率范围为 1 MHz 至 25 MHz，带故障检测器
12 MHz高频内部RC振荡器(IRC)，可进行调整，使其在整个电压和温度范围内精确到 1%，IRC 可选择性用作系统时钟
内部低功率低频看门狗振荡器 (WDO)，具有可编程频率输出
系统振荡器或 IRC 作为时钟源时，PLL 允许 CPU 以最大 CPU 速率运行
为 USB 提供第二个专用 PLL (LPC1345/46/47)
具备时钟输出功能，分频器可反映系统振荡器、主时钟、 IRC或看门狗振荡器
4 种节能模式:睡眠模式、深度睡眠模式、掉电模式和深度掉电模式
功率配置驻留在Boot ROM内，可通过一次简单函数调用，针对任何给定应用优化性能并最大限度降低功耗
支持通过复位、可选择的GPIO引脚、看门狗中断或USB端口活动从深度睡眠模式和掉电模式唤醒处理器
支持使用一个特殊功能引脚从深度掉电模式唤醒处理器
集成 PMU（电源管理单元）可最大程度降低睡眠模式、深度睡眠模式、掉电模式和深度掉电模式的功耗
具备上电复位 (POR)
具备掉电检测功能，为中断和强制复位设有 4 个独立的阈值
器件拥有可识别的序列号
采用 3.3 V 单电源供电，供电范围 2.0 V 至 3.6 V
工作温度范围 −40 ℃ 至 +85 ℃
提供 LQFP64、 LQFP48 和 HVQFN33 封装

应用领域

消费电子外设
医疗行业
工业控制
手持式扫描仪
USB 音频设备

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M3
	CPU最大主频	72MHz
	CPU位数	32 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	8KB

	属性	参数值
	EEPROM容量	2KB
	I/O数量	28
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
