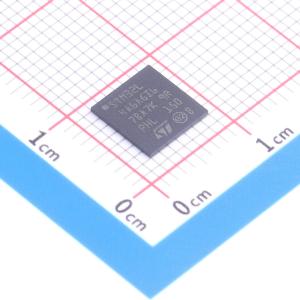

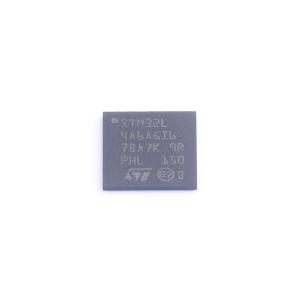

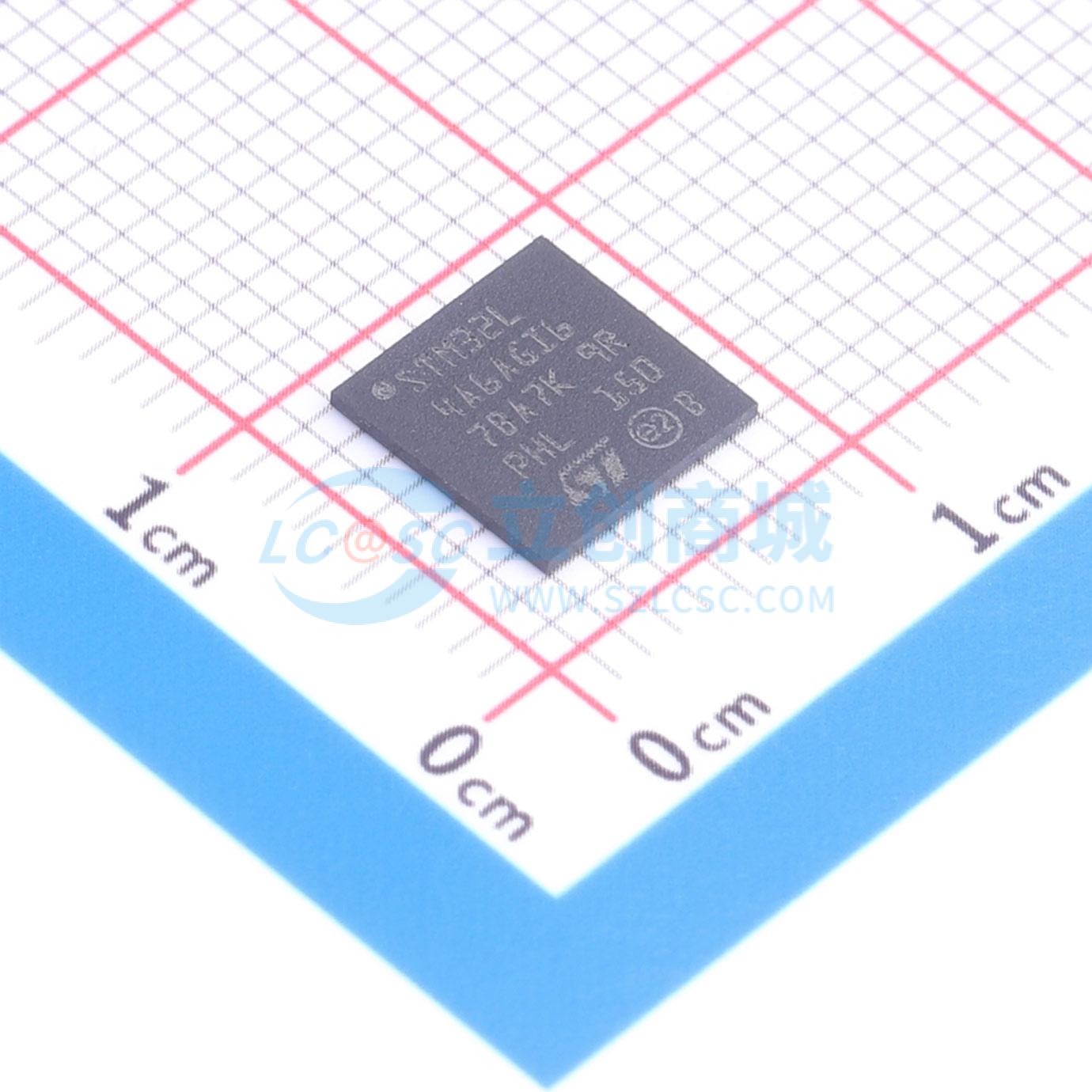

STM32L4A6AGI6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有1 MB Flash存储器、USB OTG、LCD、AES-256和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L4A6AGI6
- 商品编号
- C1338807
- 商品封装
- UFBGA-169
- 包装方式
- 托盘
- 商品毛重
- 6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 320KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 136 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗的Arm Cortex-M4 32位MCU+FPU，100DMIPS，1MB Flash，320KB SRAM，支持USB OTG FS、音频、AES+HASH加密和外部SMPS。
商品特性
- 超低功耗，带FlexPowerControl：电源范围1.71V至3.6V，温度范围-40℃至85/125℃；VBAT模式下320nA（为RTC和32x32位备份寄存器供电）；Shutdown模式25nA（5个唤醒引脚）；Standby模式108nA（5个唤醒引脚）；带RTC的Standby模式426nA；Stop2模式2.57μA，带RTC的Stop2模式2.86μA；LDO模式下运行功耗91μA/MHz；3.3V SMPS模式下运行功耗37μA/MHz；支持批量采集模式（BAM）；从Stop模式唤醒时间5μs；除Shutdown模式外所有模式均有掉电复位（BOR）；带互连矩阵。
- 核心：Arm 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）允许从Flash内存零等待执行，频率高达80MHz，MPU，100DMIPS和DSP指令。
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1）；273.55 Coremark（80MHz时3.42 Coremark/MHz）。
- 能量基准：279 ULPMark CP得分；80.2 ULPMark PP得分。
- 定时器：16个定时器，包括2个16位高级电机控制定时器、2个32位和5个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（可在Stop模式使用）、2个看门狗、SysTick定时器。
- 封装：LQFP144（20×20）、LQFP100（14×14）、LQFP64（10×10）、UFBGA169（7×7）、UFBGA132（7×7）、WLCSP100。
- RTC：带硬件日历、闹钟和校准功能。
- I/O口：最多136个快速I/O，大部分耐受5V，最多14个I/O可独立供电至1.08V。
- 图形加速：专用Chrom-ART加速器（DMA2D）用于增强图形内容创建。
- 摄像头接口：8至14位摄像头接口，最高32MHz（黑白）或10MHz（彩色）。
- 加密硬件：AES（128/256位密钥）、HASH（SHA-256）加速器。
- 存储器：1MB Flash（2个读-写同时进行的存储库，专有代码读出保护）；320KB SRAM（含64KB带硬件奇偶校验）；外部存储接口支持静态存储器（SRAM、PSRAM、NOR、NAND）；双Flash Quad SPI存储接口。
- 时钟源：4至48MHz晶体振荡器；32kHz RTC用晶体振荡器（LSE）；内部16MHz工厂微调RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动微调，精度优于±0.25%）；内部48MHz带时钟恢复；3个PLL用于系统时钟、USB、音频、ADC。
- LCD支持：8×40或4×44 LCD，带升压转换器。
- 电容传感：最多24个电容传感通道，支持触摸键、线性和旋转触摸传感器。
- 数字滤波器：4个用于sigma delta调制器的数字滤波器。
- 模拟外设（独立供电）：3个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；2个12位DAC输出通道（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器。
- 通信接口：20个通信接口，包括USB OTG 2.0全速（LPM和BCD）、2个SAI（串行音频接口）、4个I2C FM+（1Mbit/s，SMBus/PMBus）、5个U(S)ART（ISO7816、LIN、IrDA、调制解调器）、1个LPUART、3个SPI（含Quad SPI共4个）、2个CAN（2.0B Active）和SDMMC、SWPMI单wire协议主接口、IRTIM（红外接口）。
- DMA控制器：14通道DMA控制器。
- 其他：真随机数生成器；CRC计算单元；96位ID；开发支持（串行线调试SWD、JTAG、Embedded Trace Macrocell）。
