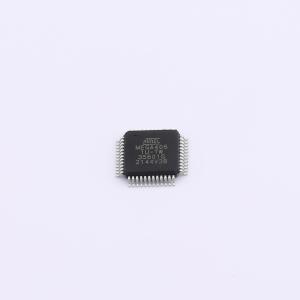

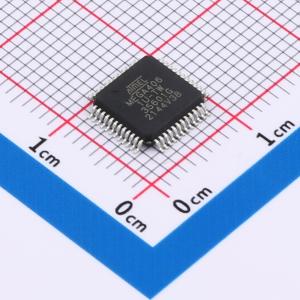

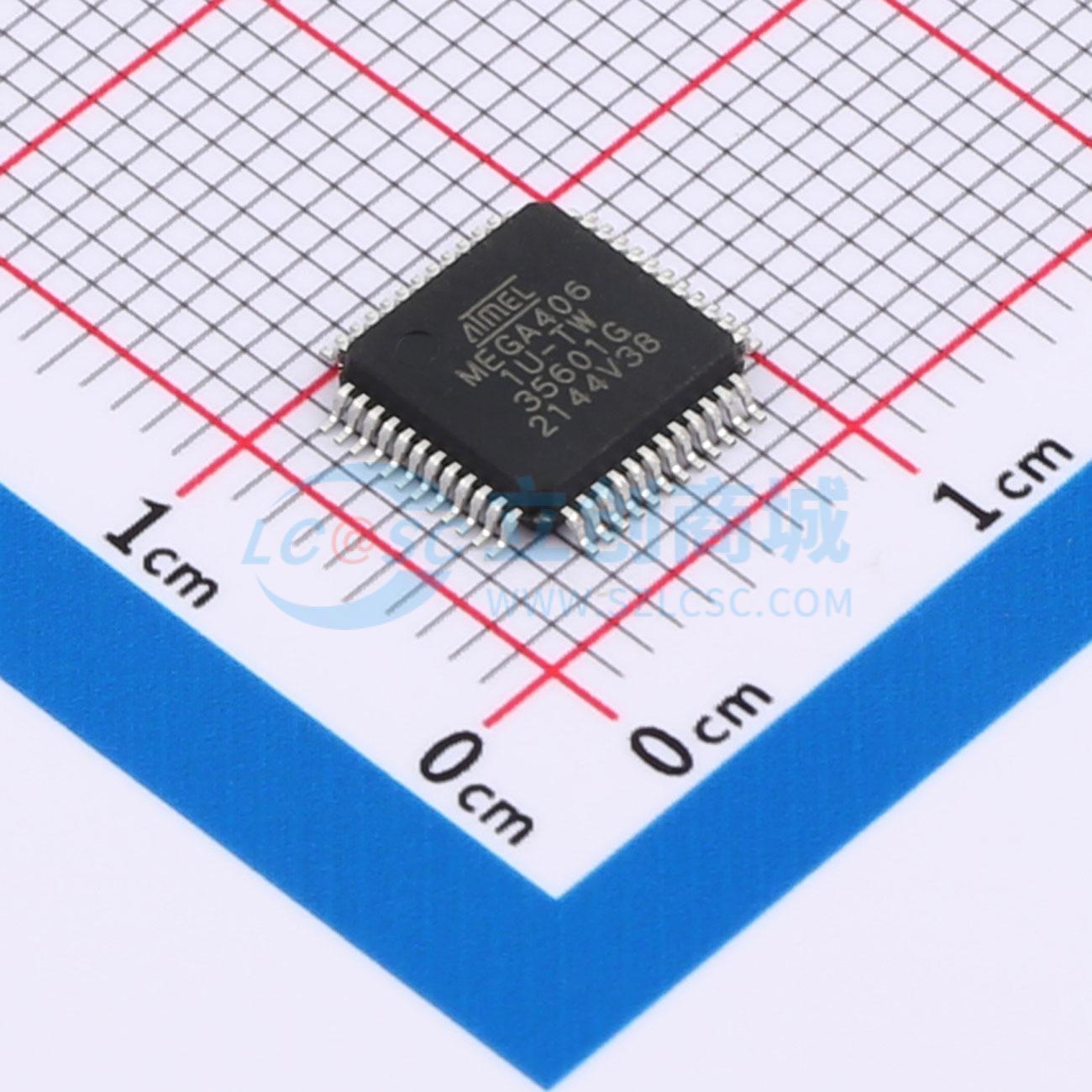

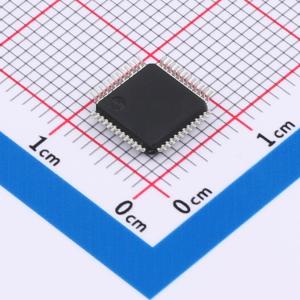

ATMEGA406-1AAU

ATmega406 8位带有电池管理功能的AVR微控制器

描述

ATmega406 是一款基于 AVR 增强 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATmega406 在 1 MHz 时可达到接近 1 MIPS 的吞吐量。ATmega406 提供以下特性：电压调节器、专用电池保护电路、集成的电池平衡 FET、高压模拟前端以及带有两个 ADC 和片上电压参考的 MCU，用于电池电量计。电压调节器可以在 4.0 - 25 伏特的宽电压范围内工作。该电压被调节为恒定的 3.3 伏特（标称值），用于集成逻辑和模拟功能。电池保护电路监测电池电压和充放电电流，以检测非法状态并在必要时保护电池。非法状态包括放电时的深度欠压、放电时的短路以及充电和放电时的过流。集成的电池平衡 FET 允许通过软件实现电池平衡算法。MCU 提供以下特性：40K 字节的 In-System Programmable Flash，具有读写同时进行的能力；512 字节 EEPROM；2K 字节 SRAM；32 个通用工作寄存器；18 条通用 I/O 线；11 条高压 I/O 线；一个 JTAG 接口，支持片上调试和编程；两个灵活的 Timer/Counters，具有 PWM 和比较模式；一个唤醒定时器；符合 SM-Bus 标准的 TWI 模块；内部和外部中断；一个 12 位 Sigma Delta ADC 用于电压和温度测量；一个高分辨率 Sigma Delta ADC 用于库仑计数和瞬时电流测量；一个带内部振荡器的可编程看门狗定时器；以及四种软件可选的节能模式。AVR 核心结合了丰富的指令集与 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。这种架构比传统的 CISC 微控制器更高效，并且可以实现高达十倍的吞吐量。空闲模式停止 CPU，但允许芯片上的其他功能继续运行。掉电模式允许电压调节器、电池保护、调节器电流检测、看门狗定时器和唤醒定时器运行，同时禁用所有其他芯片功能，直到下一个中断或硬件复位。在节能模式下，唤醒定时器和库仑计数 ADC 继续运行。该设备采用 Atmel 的高压高密度非易失性存储器技术制造。片上 ISP Flash 允许程序存储器通过常规的非易失性存储器编程器或由运行在 AVR 核心上的片上引导程序进行系统内重新编程。引导程序可以使用任何接口将应用程序下载到应用 Flash 存储器中。当应用 Flash 部分更新时，引导 Flash 部分中的软件将继续运行，从而提供真正的读写同时操作。通过将 8 位 RISC CPU 与系统内自编程 Flash、电量计 ADC、专用电池保护电路、电池平衡 FET 和电压调节器集成在一块单片上，Atmel ATmega406 成为了一个功能强大的微控制器，为锂离子智能电池应用提供了高度灵活且成本效益高的解决方案。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATMEGA406-1AAU

商品编号

C1338456

商品封装

LQFP-48(7x7)​

包装方式

托盘

商品毛重

2.22克(g)
