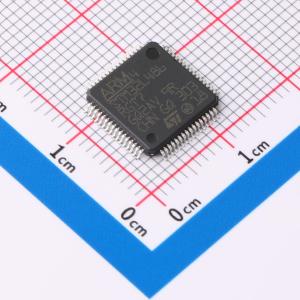

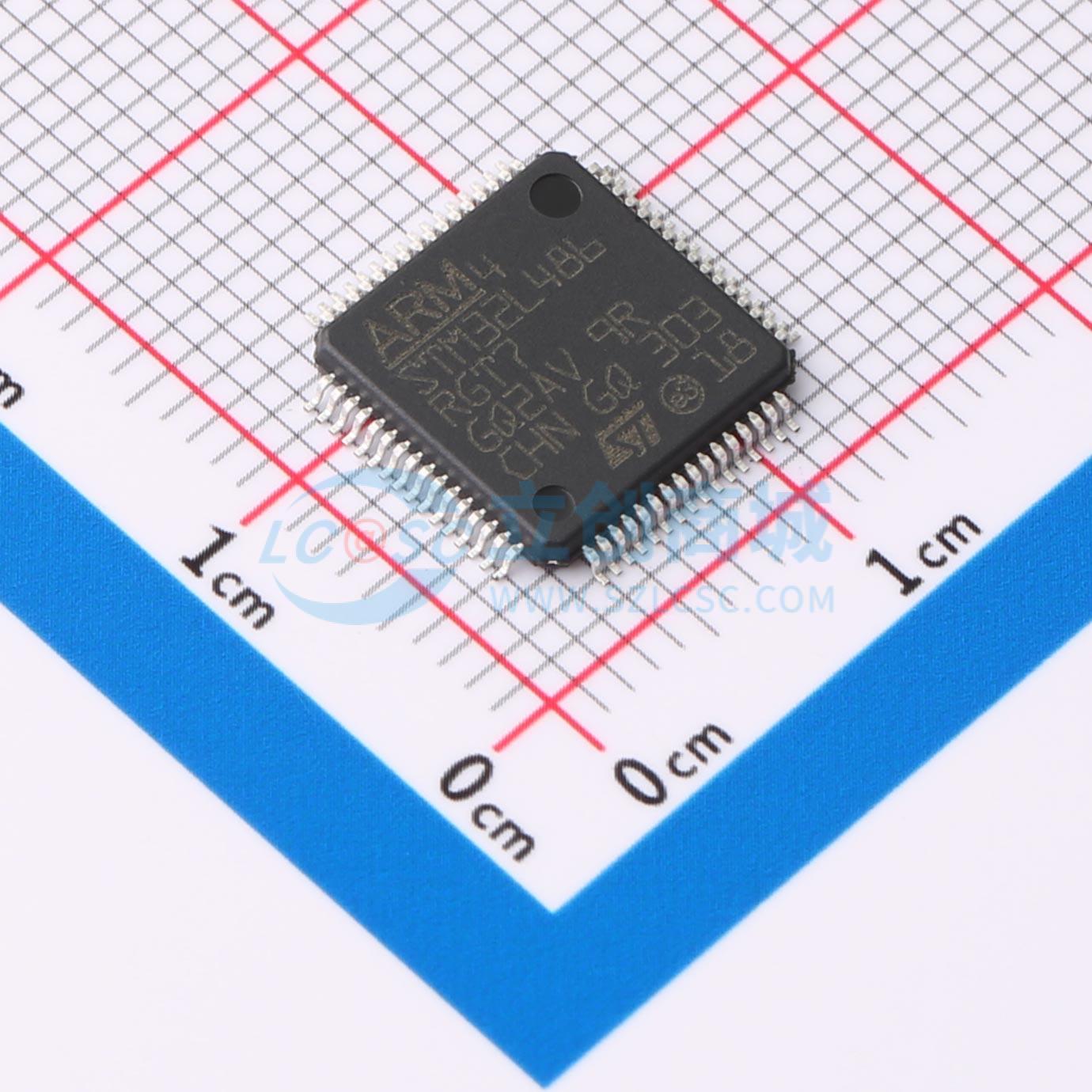

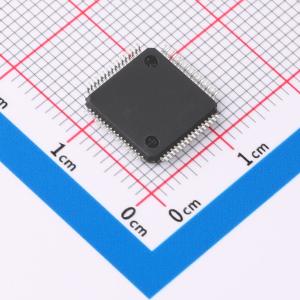

温馨提醒：图片仅供参考，商品以实物为准
STM32L486RGT7
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有1 MB Flash存储器、LCD、USB OTG、AES-256和DFSDM
- 描述
- 特性：采用FlexPowerControl实现超低功耗。 电源电压范围：1.71V至3.6V。 温度范围：-40℃至85/105/125℃。 VBAT模式下为300nA：为RTC和32×32位备份寄存器供电。 关机模式下为30nA（5个唤醒引脚）。 待机模式下为120nA（5个唤醒引脚）。 带RTC的待机模式为420nA。 停止2模式下为1.1μA，带RTC时为1.4μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L486RGT7
- 商品编号
- C1338402
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 极低功耗与FlexPowerControl
- 1.71V至3.6V电源供应
- -40°C至85/105/125°C温度范围
- 在VBAT模式下为RTC和32x32位备份寄存器供电时电流为300 nA
- 关机模式下电流为30 nA（5个唤醒引脚）
- 待机模式下电流为120 nA（5个唤醒引脚）
- 带RTC的待机模式下电流为420 nA
- 停止2模式下电流为1.1 μA，带RTC时为1.4 μA
- 运行模式下电流为100 μA/MHz（LDO模式）
- 运行模式下电流为39 μA/MHz（@3.3V SMPS模式）
- 批量采集模式（BAM）
- 从停止模式唤醒时间为4 μs
- 欠压复位（BOR）
- 互联矩阵
- 核心：Arm 32位Cortex-M4 CPU，带有FPU、自适应实时加速器（ART Accelerator），允许从闪存无等待状态执行，频率高达80 MHz，MPU，100DMIPS及DSP指令
- 性能基准
- 1.25 DMIPS/MHz (Drystone 2.1)
- 273.55 CoreMark (3.42 CoreMark/MHz @ 80 MHz)
- 能效基准
- 294 ULPMark CP得分
- 106 ULPMark PP得分
- 时钟源
- 4至48 MHz晶体振荡器
- 32 kHz RTC用晶体振荡器（LSE）
- 内部16 MHz工厂校准RC (±1%)
- 内部低功耗32 kHz RC (±5%)
- 内部多速100 kHz至48 MHz振荡器，由LSE自动校准（精度优于±0.25%）
- 3个用于系统时钟、USB、音频、ADC的PLL
- 最多114个快速I/O，大多数支持5 V耐压，最多14个I/O可以独立供电至1.08 V
- 具有硬件日历、报警和校准功能的RTC
- LCD 8x40或4x44，带有升压转换器
- 最多24个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 16个定时器：2个16位高级电机控制定时器，2个32位和5个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器（在停止模式下可用），2个看门狗，SysTick定时器
- 存储器
- 1 MB闪存，双银行读写同时进行，专有代码读出保护
- 128 KB SRAM，包括32 KB硬件奇偶校验检查
- 支持SRAM、PSRAM、NOR和NAND存储器的外部存储器接口
- 四线SPI存储器接口
- 4个用于Σ-Δ调制器的数字滤波器
- 丰富的模拟外设（独立供电）
- 3个12位ADC 5 Msps，最高可达16位硬件过采样，200 μA/Msps
- 2个12位DAC输出通道，低功耗采样保持
- 2个内置PGA的操作放大器
- 2个超低功耗比较器
- AES: 128/256位密钥加密硬件加速器
- 20个通信接口
- USB OTG 2.0全速，LPM和BCD
- 2个SAIs（串行音频接口）
- 3个I2C FM+（1 Mbit/s），SMBus/PMBus
- 5个USARTs（ISO 7816, LIN, IrDA, 调制解调器）
- 1个LPUART（Stop 2唤醒）
- 3个SPIs（及1个四线SPI）
- CAN (2.0B Active) 和 SDMMC 接口
- SWPMI单线协议主接口
- IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位唯一ID
- 开发支持：串行线调试（SWD），JTAG，嵌入式跟踪宏单元
- 所有封装均符合ECOPACK2标准
- 工作条件
- -40至+85°C (+105°C结温)
- -40至+105°C (+125°C结温)
- -40至+125°C (+130°C结温)
- 当使用内部LDO稳压器时，1.71至3.6V电源供应
- 当使用外部SMPS电源时，1.05至1.32V VDD12电源供应
- 独立电源
- ADC、DAC、运算放大器和比较器的模拟独立电源输入
- USB专用3.3V电源输入
- 最多14个I/O可以独立供电至1.08V
- VBAT输入允许备份RTC和备份寄存器
- 专用VDD12电源可以用来绕过内部LDO稳压器，当连接到外部SMPS时
- STM32L486xx系列提供从64引脚到144引脚的五种封装
