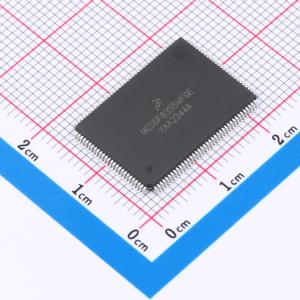

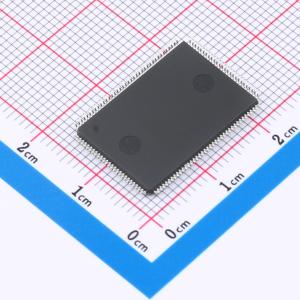

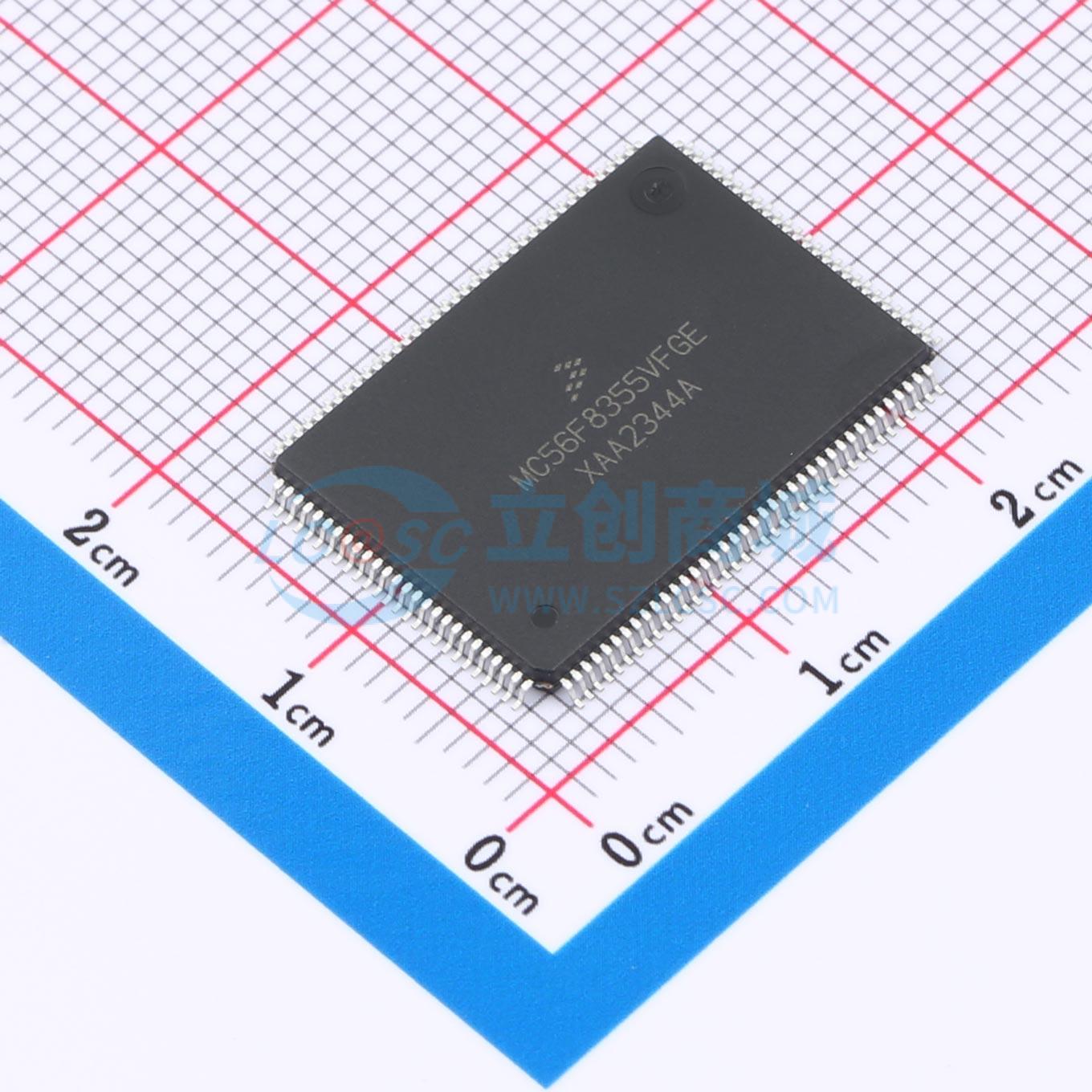

MC56F8355VFGE
16位数字信号控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高达60MIPS，核心频率为60MHz。DSP和MCU功能集成于统一的C高效架构中。256KB程序闪存。4KB程序RAM。8KB数据闪存。16KB数据RAM。16KB引导闪存。最多两个6通道PWM模块。四个4通道、12位ADC。温度传感器。最多两个正交解码器。FlexCAN模块。两个串行通信接口（SCI）。最多两个串行外设接口（SPI）。最多四个通用四定时器。计算机正常运行（COP）/看门狗。JTAG/增强型片上仿真（OnCETM），用于无干扰的实时调试。最多49个GPIO引脚。128引脚LQFP封装
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MC56F8355VFGE
- 商品编号
- C1338265
- 商品封装
- LQFP-128(14x20)
- 包装方式
- 托盘
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字信号处理器(DSP/DSC) | |
| 非易失性存储器 | FLASH (256kB) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 中断响应；实时时钟与定时器；集成PWM控制；零开销循环；并行数据通道；安全存储与保护；集成ADC接口；硬件乘加加速；低功耗模式 |
商品概述
56F8356、56F8156属于56F8300系列16位数字信号控制器，整合DSP与MCU功能，采用统一的C高效架构。斜体标注的特性在56F8156器件上不可用。
商品特性
- 采用高效16位56800E系列控制器内核，双哈佛架构
- 核心频率60MHz时最高可达60 MIPS
- 单周期16 × 16位并行乘累加单元(MAC)
- 四个36位累加器，包含扩展位
- 算术和逻辑多位移位器
- 具备独特DSP寻址模式的并行指令集
- 硬件DO和REP循环
- 三条内部地址总线
- 四条内部数据总线
- 指令集同时支持DSP和控制器功能
- 控制器风格寻址模式和指令，可生成紧凑代码
- 支持高效C编译器和局部变量
- 软件子程序和中断堆栈深度仅受内存限制
- 具备JTAG/EOnCE调试编程接口
- 哈佛架构允许最多同时三次访问程序和数据存储器
- 具备Flash安全保护功能
- 片上集成低成本大容量Flash存储方案
- 片上包含256KB程序Flash、4KB程序RAM、8KB数据Flash、16KB数据RAM、16KB引导Flash
- 支持片外存储器扩展，可编程0-30个等待状态
- 最高可访问1MB程序存储器或1MB数据存储器
- 具备片选逻辑，可无需额外逻辑连接ROM和SRAM
- 支持EEPROM仿真功能
- 最高支持两个6通道PWM模块
- 四个4通道12位ADC
- 内置温度传感器
- 最高支持两个正交解码器
- 可选片上调压器
- 集成FlexCAN模块
- 两个串行通信接口(SCI)
- 最高支持两个串行外设接口(SPI)
- 最高支持四个通用四定时器
- 具备计算机正常运行(COP)/看门狗功能
- JTAG/增强型片上仿真(OnCE™)可实现无干扰实时调试
- 最高支持62路GPIO
- 提供144引脚LQFP封装
