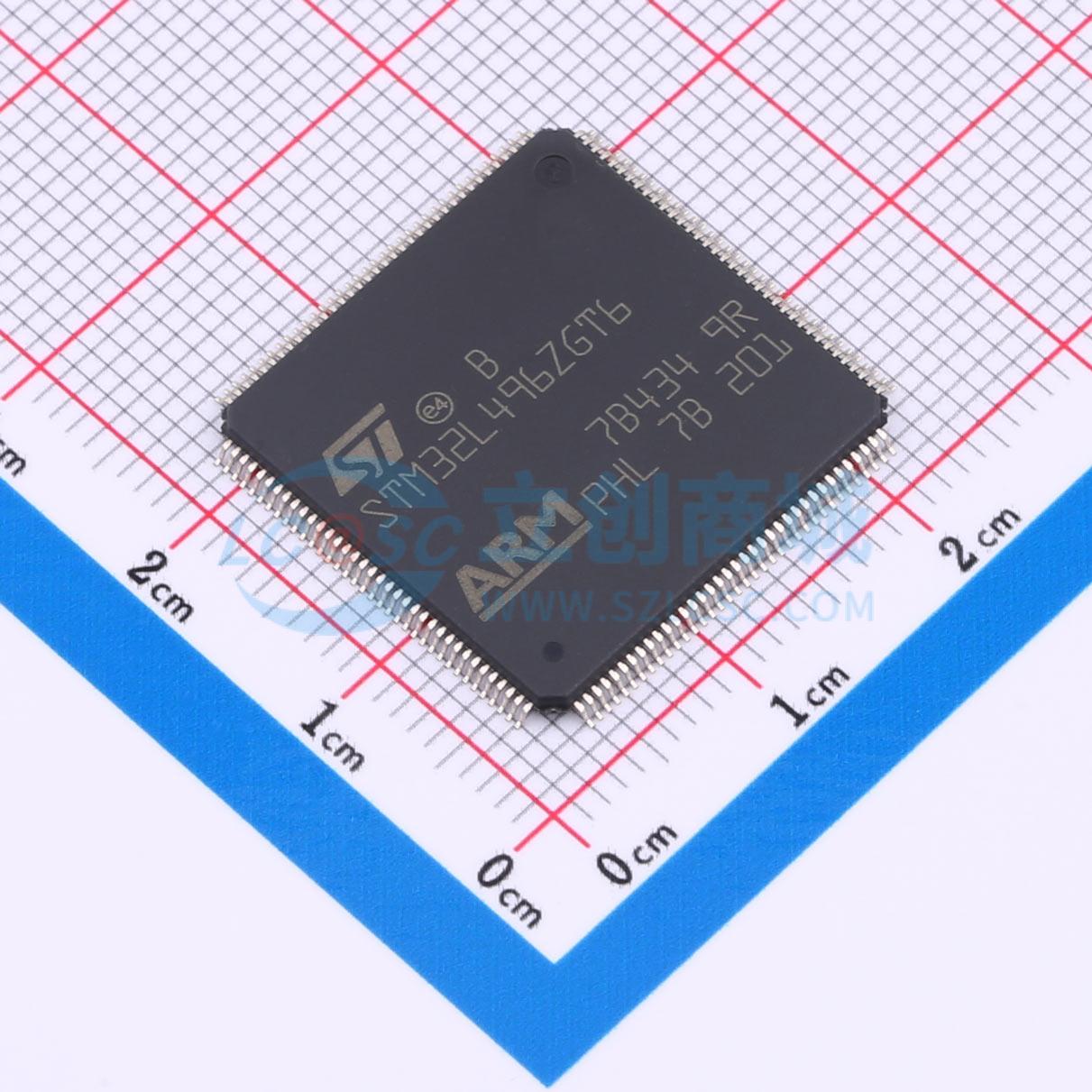

STM32L496ZGT6

超低功耗Arm® Cortex®-M4 32位MCU+FPU，100 DMIPS，最高1 MB Flash，320 KB SRAM，USB OTG FS，音频功能，外部SMPS

• 包含ST专利技术
• 超低功耗，带有FlexPowerControl
• 电源范围1.71 V至3.6 V
• 温度范围-40℃至85/125℃
• VBAT模式下320 nA：为RTC和32x32位备份寄存器供电
• 关机模式下25 nA（5个唤醒引脚）
• 待机模式下108 nA（5个唤醒引脚）
• 带RTC的待机模式下426 nA
• Stop 2模式下2.57 μA，带RTC的Stop 2模式下2.86 μA
• LDO模式下运行功耗91 μA/MHz
• 3.3 V SMPS模式下运行功耗37 μA/MHz
• 批量采集模式（BAM）
• 从Stop模式唤醒时间5 μs
• 除关机模式外，所有模式均有掉电复位（BOR）
• 互连矩阵
• 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从Flash内存0等待执行，频率最高80 MHz，MPU，100 DMIPS和DSP指令
• 性能基准：1.25 DMIPS/MHz（Drystone 2.1）、273.55 Coremark®（80 MHz时3.42 Coremark/MHz）
• 能耗基准：279 ULPMark™ CP得分、80.2 ULPMark™ PP得分
• 16个定时器：2个16位高级电机控制定时器，2个32位和5个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器（可在Stop模式使用），2个看门狗，SysTick定时器
• RTC带硬件日历、闹钟和校准功能
• 封装类型：LQFP64（10×10）、LQFP100（14×14）、LQFP144（20×20）、WLCSP115（4.63×4.15 mm）、WLCSP100、UFBGA169（7×7）、UFBGA132（7×7）
• 最多136个快速I/O，大部分支持5 V耐受，最多14个I/O可独立供电至1.08 V
• 专用Chrom-ART Accelerator用于增强图形内容创建（DMA2D）
• 8至14位摄像头接口，最高32 MHz（黑白）或10 MHz（彩色）
• 内存：最高1 MB Flash（2个读写同时存储库，专有代码读出保护）、320 KB SRAM（含64 KB硬件奇偶校验）、外部静态内存接口（支持SRAM/PSRAM/NOR/NAND）、双Flash Quad SPI内存接口
• 时钟源：4至48 MHz晶体振荡器、32 kHz RTC晶体振荡器（LSE）、内部16 MHz工厂微调RC（±1%）、内部低功耗32 kHz RC（±5%）、内部多速100 kHz至48 MHz振荡器（LSE自动微调，精度优于±0.25%）、内部48 MHz带时钟恢复、3个PLL（系统时钟/USB/音频/ADC）
• LCD支持8×40或4×44，带升压转换器
• 最多24个电容感应通道：支持触摸键、线性和旋转触摸传感器
• 4个Sigma Delta调制器数字滤波器
• 模拟外设：3个12位ADC（5 Msps，最高16位硬件过采样，200 μA/Msps）、2个12位DAC输出通道（低功耗采样保持）、2个带内置PGA的运算放大器、2个超低功耗比较器
• 20个通信接口：USB OTG 2.0全速（LPM/BCD）、2个SAI（串行音频接口）、4个I2C FM+（1 Mbit/s，SMBus/PMBus）、5个U(S)ART（ISO7816/LIN/IrDA/调制解调器）、1个LPUART、3个SPI（含Quad SPI共4个）、2个CAN（2.0B Active）和SDMMC、SWPMI单线协议主接口、IRTIM（红外接口）
• 14通道DMA控制器
• 真随机数生成器
• CRC计算单元，96位ID
• 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
