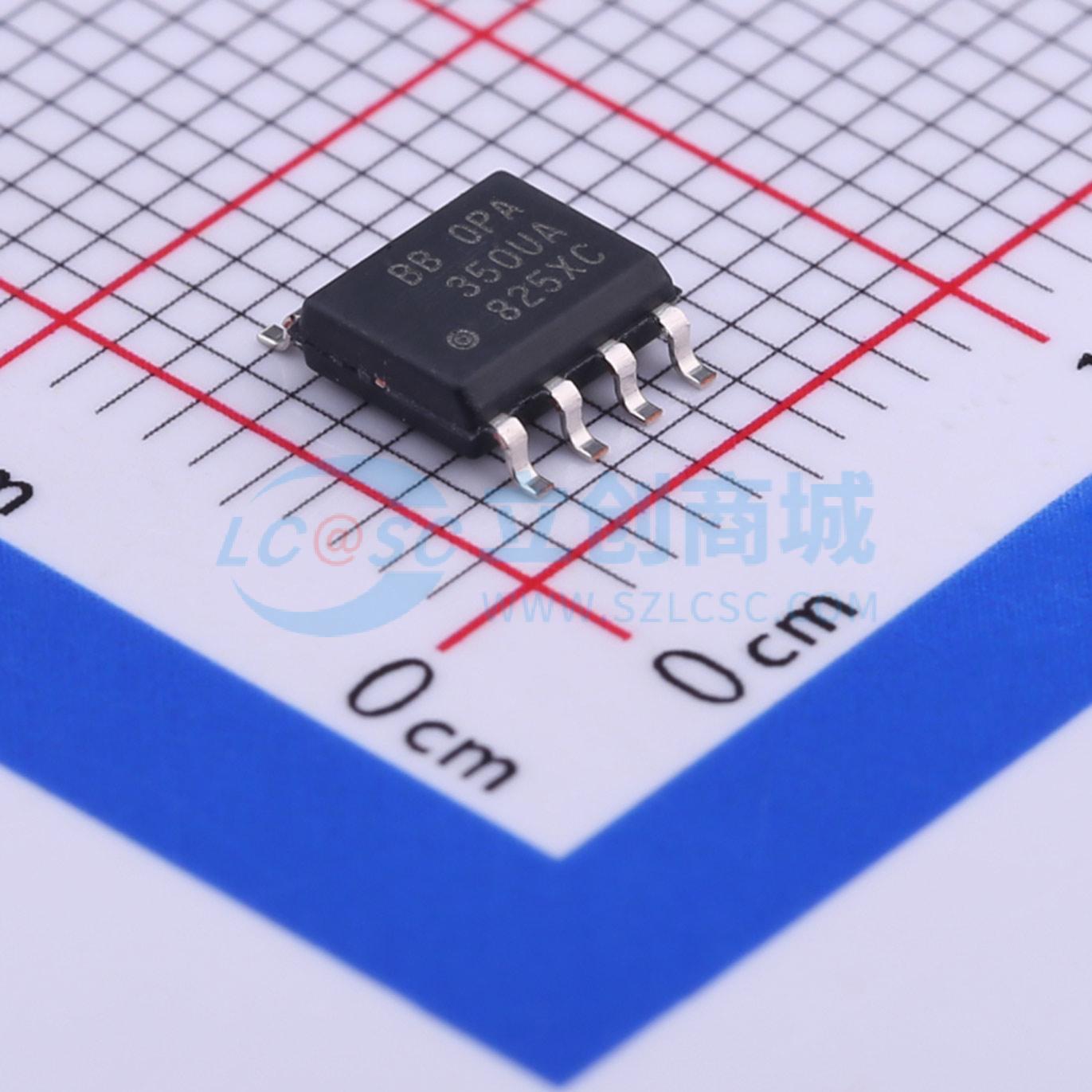

温馨提醒：图片仅供参考，商品以实物为准
OPA350UA/2K5
高速、单电源、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA350 单通道、单电源、轨至轨、高速、低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA350UA/2K5
- 商品编号
- C13388
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 2.7V~5.5V | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 增益带宽积(GBW) | 38MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 22V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 90dB | |
| 输入电压噪声密度(eN) | 7nV/√Hz@10kHz | |
| 输入偏置电流(Ib) | 0.5pA | |
| 静态电流(Iq) | 5.2mA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 0.5pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置补偿 |
商品概述
OPAx350系列是高速单电源轨至轨运算放大器，针对低电压单电源运行进行了优化，采用CMOS工艺。轨至轨输入和输出、低噪声和高速运行的特性使其适合驱动模数转换器，也可满足多种通用应用需求。该系列包含单通道、双通道和四通道版本，所有版本规格完全一致，可最大程度提高设计灵活性；双通道和四通道设计带有完全独立的电路，可降低串扰并消除相互作用。该系列可在低至2.5V的单电源下运行，输入共模电压范围介于接地电压以下300mV至正电源以上300mV之间，10kΩ负载时，输出电压可摆动到电源轨的10mV以内。单通道OPA350和双通道OPA2350提供多种封装类型，四通道OPA4350采用节省空间的封装，所有版本额定温度范围为-40℃至85℃，工作温度范围为-55℃至150℃。
商品特性
- 轨至轨输入
- 轨至轨输出，可达到电源轨10mV范围内
- 带宽38MHz
- 转换速率22V/μs
- 低噪声：5nV/√Hz
- 低总谐波失真加噪声：0.0006%
- 单位增益稳定
- 采用微型封装
- 提供单通道、双通道和四通道版本
应用领域
- 手机功率放大器控制环路
- 驱动模数转换器
- 视频处理
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
