HR3988

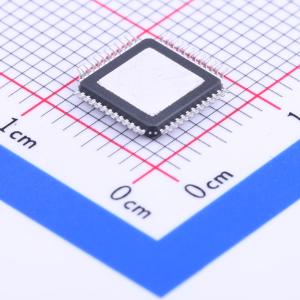

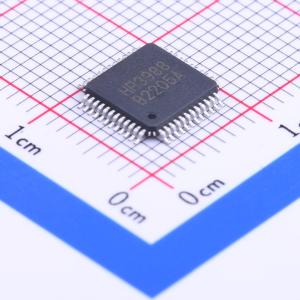

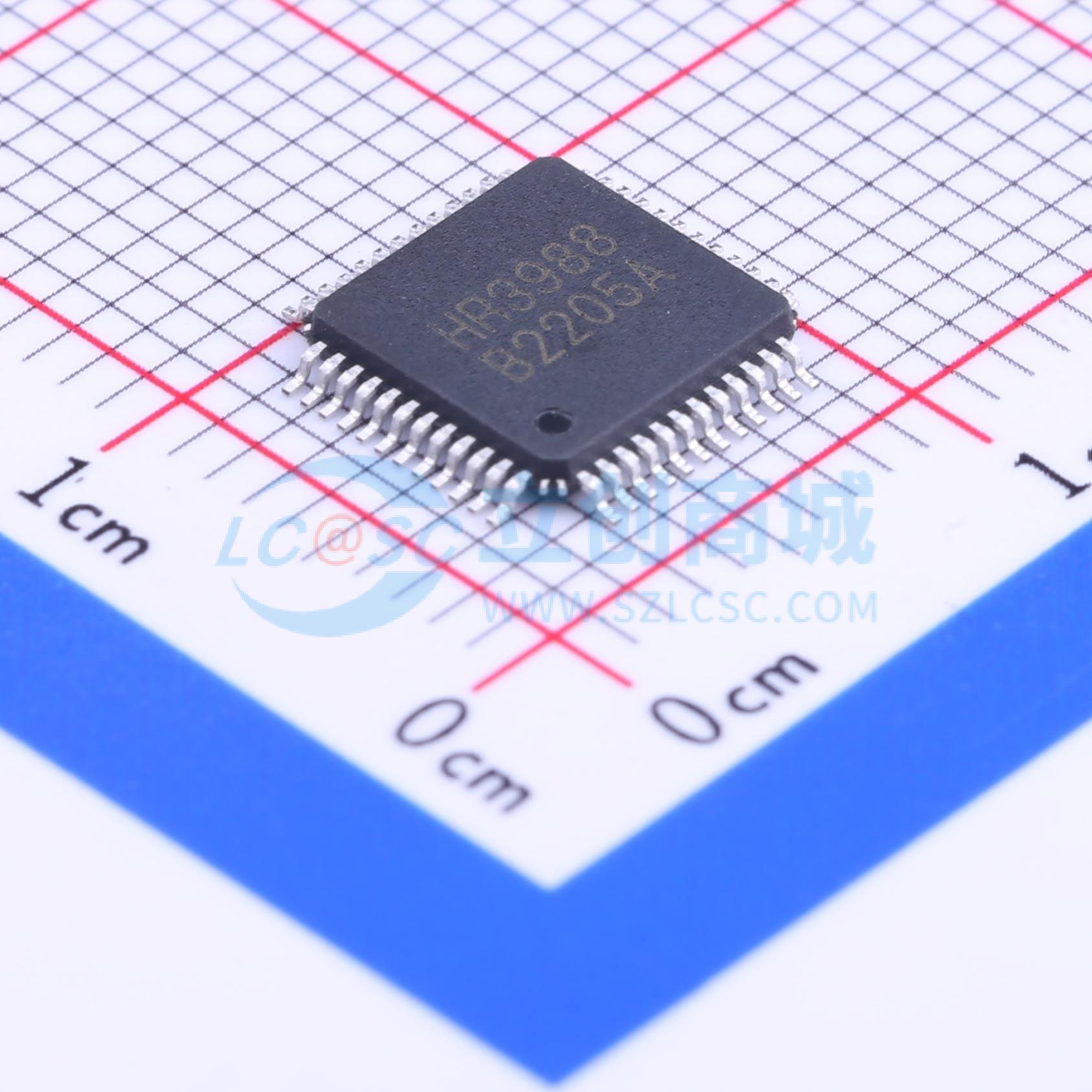

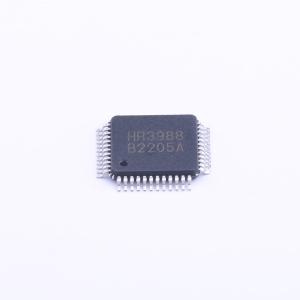

HR3988是一款四路DMOS全桥驱动芯片，能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。其内部集成了固定关闭时间的PWM电流调节器和2位非线性数模转换器，支持步进电机的全步、半步、1/4步控制，或直流电机的正向、反向、滑行模式控制。其PWM电流调节器采用的混合衰减模式可有效降低电机的可闻噪声，增加步进精度，并减小功耗。 在PWM工作模式下，内置的同步整流控制电路能够有效减小电路功耗。 该芯片还具有过热关断、欠压锁定以及过流保护等保护功能，且无需特定的上电时序。 HR3988提供两种贴片封装，并都带有裸露散热焊盘，能有效改善散热性能。一种是QFN36（6mm×6mm），另一种是TQFP48 7mm×7mm。两种封装为无铅封装，引框采用100%无锡电镀。

• 36V额定输出能力；
• 4路全桥；
• 可驱动2个步进电机；
• 大电流输出；
• 兼容3.3和5V逻辑电平；
• 同步整流；
• 欠压锁定(UVLO)保护电路；
• 过热关断保护电路；
• 过流保护电路。
