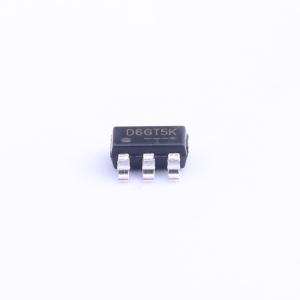

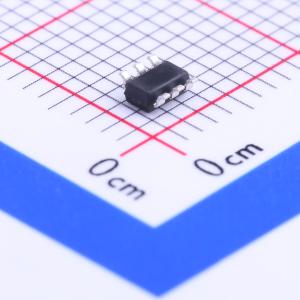

温馨提醒：图片仅供参考，商品以实物为准

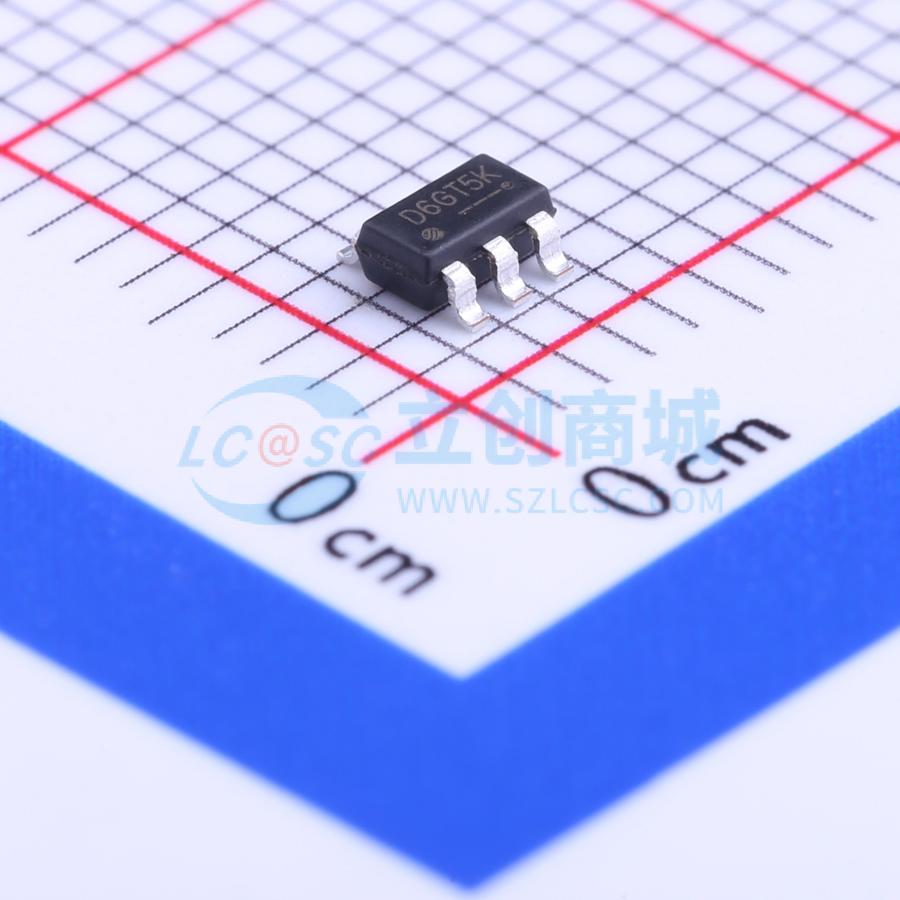

FP6715S6CTR
5V 2.5A 550KHz高效低纹波同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6715是一款高效率的固定频率、电流模式脉宽调制（PWM）升压DC-DC转换器。它集成了低导通电阻的功率MOSFET,支持2.5V至5.5V的宽输入电压范围,输出电压可通过外部电阻分压器调节至最高5.25V。该转换器具有轻载低功耗模式、过温保护、输出过压保护和内置软启动功能。采用SOT-23-6封装,适用于便携式设备。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6715S6CTR
- 商品编号
- C128048
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP6715是一款高效、固定频率为550KHz的电流模式PWM升压型DC/DC转换器，可在低至2.5V的电池输入电压下工作。该转换器的输出电压可通过外部电阻分压器调节至最高5.25V。此外，该转换器集成了一个0.08Ω的N沟道MOSFET开关和一个0.12Ω的P沟道同步整流器，因此无需外部肖特基二极管，效率可接近93%。
商品特性
- 最高效率达93%
- 低导通电阻（RDS(ON)）集成功率MOSFET
- NMOS 80mΩ / PMOS 120mΩ
- 宽输入电压范围：2.5V至5.5V
- 固定550KHz开关频率
- 轻载条件下的低功耗模式
- ±2.0%的电压基准精度
- PMOS限流用于短路保护
- 低静态电流
- 输出纹波低于200mV（示波器全带宽）
- 快速瞬态响应
- 内置软启动功能
- 带自动恢复功能的过温保护
- 输出过压保护
- 节省空间的SOT - 23 - 6封装
应用领域
- 便携式移动电源
- 无线设备
- 手持仪器
- GPS接收器
