温馨提醒：图片仅供参考，商品以实物为准

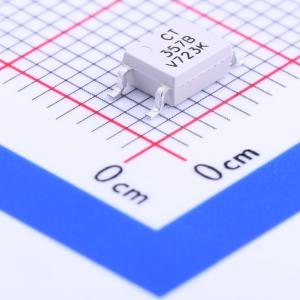

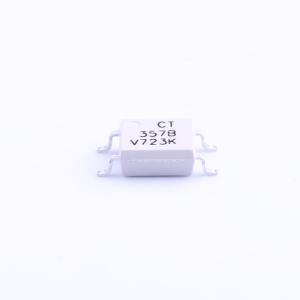

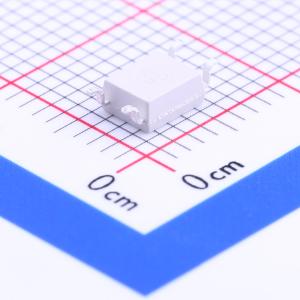

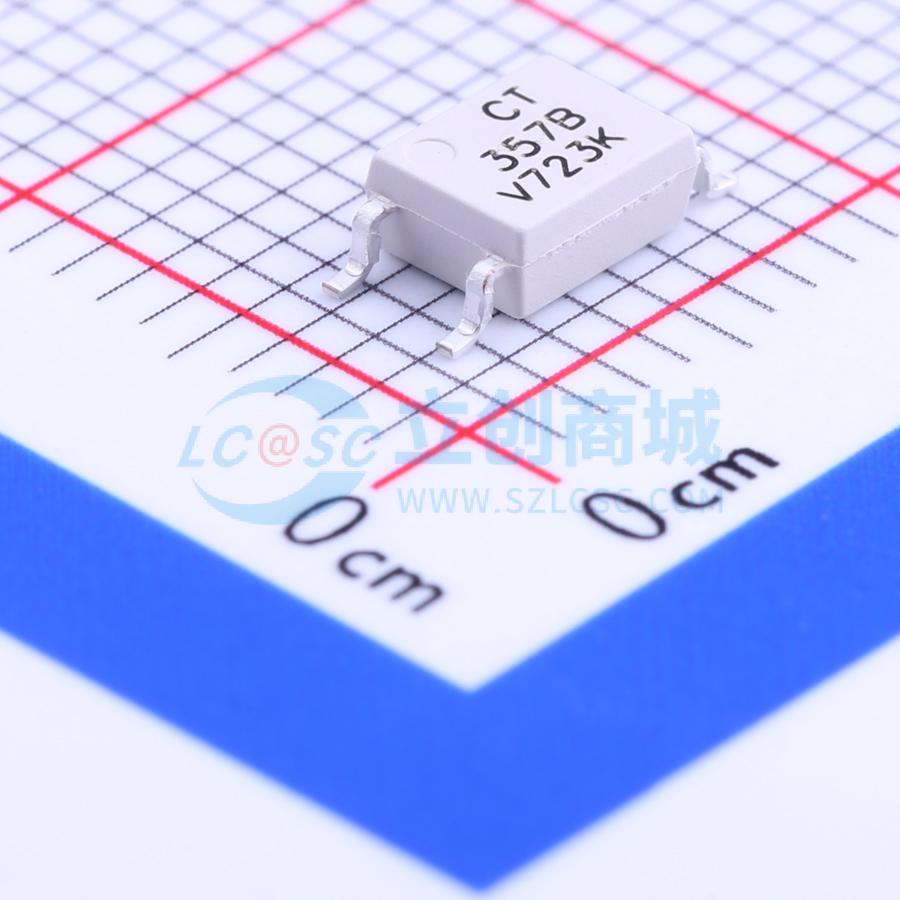

CT357B(T1)
DC输入 隔离电压(rms):3750V
- 描述
- 通用光耦合器系列由一个光电晶体管组成，该光电晶体管与一个砷化镓红外发光二极管在一个4引脚迷你扁平封装中进行光耦合。
- 品牌名称
- CT MICRO
- 商品型号
- CT357B(T1)
- 商品编号
- C127189
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.574克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 60mV@20mA,1mA | |
| 上升时间(tr) | 9us | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
该系列通用光耦合器由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用4引脚Mini-Flat封装。
商品特性
- 高隔离电压3750 VRMS
- 提供多种电流传输比（CTR）选择
- 直流输入，晶体管输出
- 工作温度范围为-55℃至110℃
- 环保封装
- 认证：UL - UL1577（E364000）；VDE - EN60747-5-5（VDE0884-5）；CQC – GB4943.1、GB8898、IEC60065、IEC60950
应用领域
- 直流-直流转换器
- 可编程控制器
- 通信设备
- 需要高密度安装的混合基板
