描述: 24位高精度、低功耗模数转换芯片，有效分辨率可达22位。广泛应用于工艺控制、量重、液体/气体化学分析、血液分析、智能发送器、便携测量仪器等领域。
品牌名称: CHIPSEA(芯海科技)
商品型号: CS1243
商品编号: C126723
商品封装: SSOP-28
包装方式: 管装
商品毛重: 2克(g)

商品参数

	属性	参数值
	信噪比	-
	时钟/振荡器	外置
	时钟频率(fc)	1MHz~10MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	-
	功能特性	软复位；同步触发；内置数字滤波器；集成调制器；上电复位；多路复用器；输入缓冲器
	微分非线性	-

商品概述

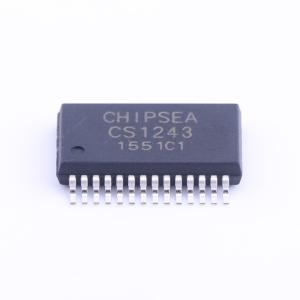

CS1243 是24 位高精度、低功耗Sigma-Delta 模数转换芯片，有效分辨率可达22 位。可以在2.7V~5.5V 电源电压条件下工作。 CS1243 有8 个模拟输入通道。可以选择输入通道模拟缓冲器（Buffer）或者直接将信号输入模数转换器（ADC），模拟缓冲器可以有效提高芯片的输入阻抗。 CS1243 提供的1~128 倍可编程增益放大器，在128 倍时，CS1243 有效分辨率可达18bit。调制器是一个二阶Sigma-Delta 调制器，芯片的FIR 滤波器提供50Hz 和60Hz 陷波滤波，有效提高芯片的抗干扰性能。 CS1243 提供SPI 兼容的串行接口总线。

商品特性

24 位无失码、22 位有效精度模数转换器
集成50Hz、60Hz 陷波（可达－90dB）
INL 小于0.0015%
可编程增益（1~128）
单时钟周期准备就绪
可编程模数转换（ADC）数据速率输出
外接参考电压范围可以为0.1V~5V
芯片带有校正
集成兼容SPI 总线接口
低功耗，最低0.6mW 8 个模拟输入通道

应用领域

工业过程控制
重量计
液体/气体化学分析
血液计
智能变换器
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	-
	通道数	8
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+85℃
