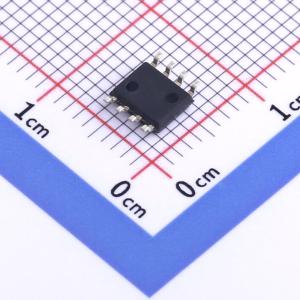

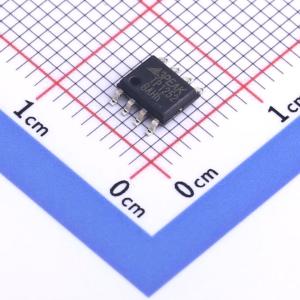

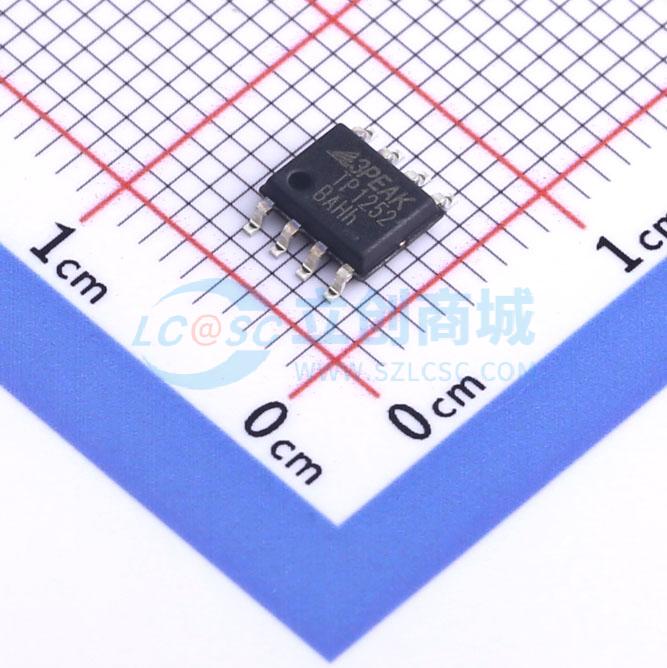

TP1252-SR
停产 36V单电源、低功耗、精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP1251/TP1252/TP1254 是低功耗、高精度、抗电磁干扰（EMI）的 36V CMOS 运算放大器，在 1000MHz 时的电磁干扰抑制比（EMIRR）达 108dB。这些器件的静态电流极低，非常适合用于低功耗或电池供电系统。轨到轨输出摆幅以及包含 V-的输入范围，使 TP125x 成为与现代单电源高精度数据转换器接口的理想选择
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1252-SR
- 商品编号
- C126485
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 2.7V~36V | |
| 输入失调电压(Vos) | 20uV | |
| 输入失调电压温漂(Vos TC) | 900nV/℃ | |
| 增益带宽积(GBW) | 1.3MHz | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 4.1V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 50nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 3pA | |
| 静态电流(Iq) | 120uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 0.001pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；反相位输入保护 |
商品概述
TP1251/TP1252/TP1254是低功耗、高精度、抗电磁干扰（EMI）的36V CMOS运算放大器，在1000MHz时的电磁干扰抑制比（EMIRR）达108dB。这些器件静态电流极低，非常适合低功耗或电池供电系统。轨到轨输出摆幅和包含V-的输入范围，使TP125x成为与现代单电源高精度数据转换器接口的理想选择。 TP125x运算放大器具有更低的噪声、失调电压、温度漂移和偏置电流。此外，这些器件还具备更好的共模抑制比和压摆率。 TP125x系列具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源的小信号进行调理。由于其微功耗特性，这些器件在手持监测和遥感应用中表现出色。 TP1251为单通道版本，提供8引脚SOIC和5引脚SOT23封装。TP1252为双通道版本，提供8引脚SOIC和MSOP封装。TP1254为四通道版本，提供14引脚SOIC和TSSOP封装。
商品特性
- 低失调电压：最大250μV
- 低电流消耗：75μA
- 高电磁干扰抑制比：1000MHz时为108dB
- 低噪声：50nV/√Hz（f = 1kHz）
- 宽电源范围：2.7V至36V
- 高带宽：1.3MHz
- 低输入偏置电流：典型值3pA
- 负电压（V-）输入能力至 -0.3V
- 轨到轨输出电压范围
- 高输出电流：30mA
- 单位增益稳定
- 工作温度范围：-40°C至125°C
- 强大的静电放电（ESD）防护能力：人体模型（HBM）3kV、带电器件模型（CDM）2kV
应用领域
- 数字伺服控制环路
- 机器与运动控制设备
- 光电二极管前置放大器
- 工业过程控制
- 温度测量
- 应变计放大器
- 医疗仪器
