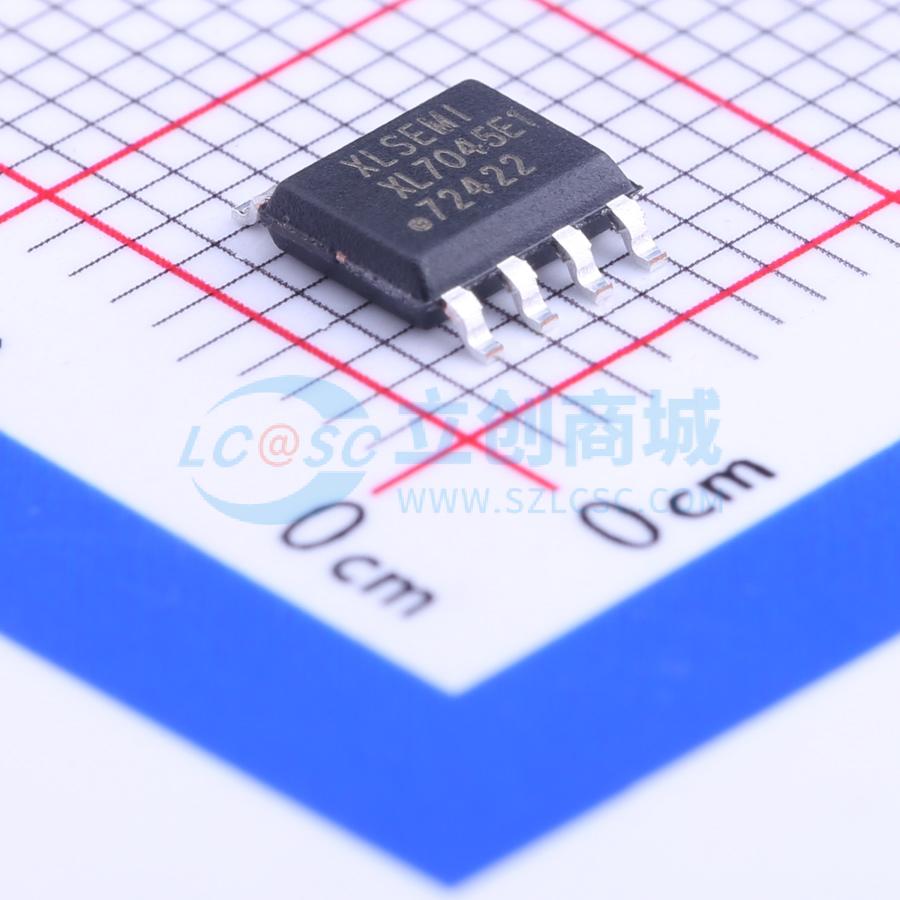

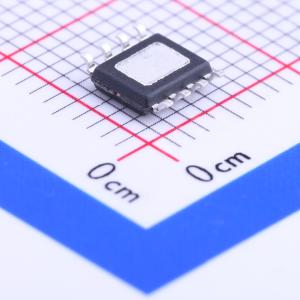

温馨提醒：图片仅供参考，商品以实物为准

XL7045E1

高效高压降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XL7045是一款高效、高压降压型DC-DC转换器,支持10V到80V的宽输入电压范围,输出电压从1.25V到20V可调,最大输出电流为0.3A。固定100KHz开关频率,内置高压功率三极管,具有过电流保护和过热关断功能。
品牌名称: XLSEMI(芯龙)
商品型号: XL7045E1
商品编号: C126474
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.233克(g)

商品参数

商品概述

XL7045 是一款高效、高压降压型DC-DC转换器，固定 100KHz 开关频率，可提供最高0.3A输出电流能力，低纹波，出色的线性调整率与负载调整率。XL7045内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM控制环路可以调节占空比从 0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从 100KHz 降至15KHz 。内部补偿模块可以减少外围元器件数量。

商品特性

10V到80V宽输入电压范围
输出电压从1.25V到20V可调
最大占空比 100%
最小压降1V
固定100KHz开关频率
5V输出时最大0.3A输出电流
15V/12V输出时最大0.2A输出电流
内置高压功率三极管
效率高达 84%
出色的线性与负载调整率
内置过热关断护功能
内置限流功能
内置输出短路保护功能
SOP8-EP封装

应用领域

电动车控制器供电通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	10V~80V
	输出电压	1.25V~20V
	输出电流	300mA

	属性	参数值
	开关频率	100kHz
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
