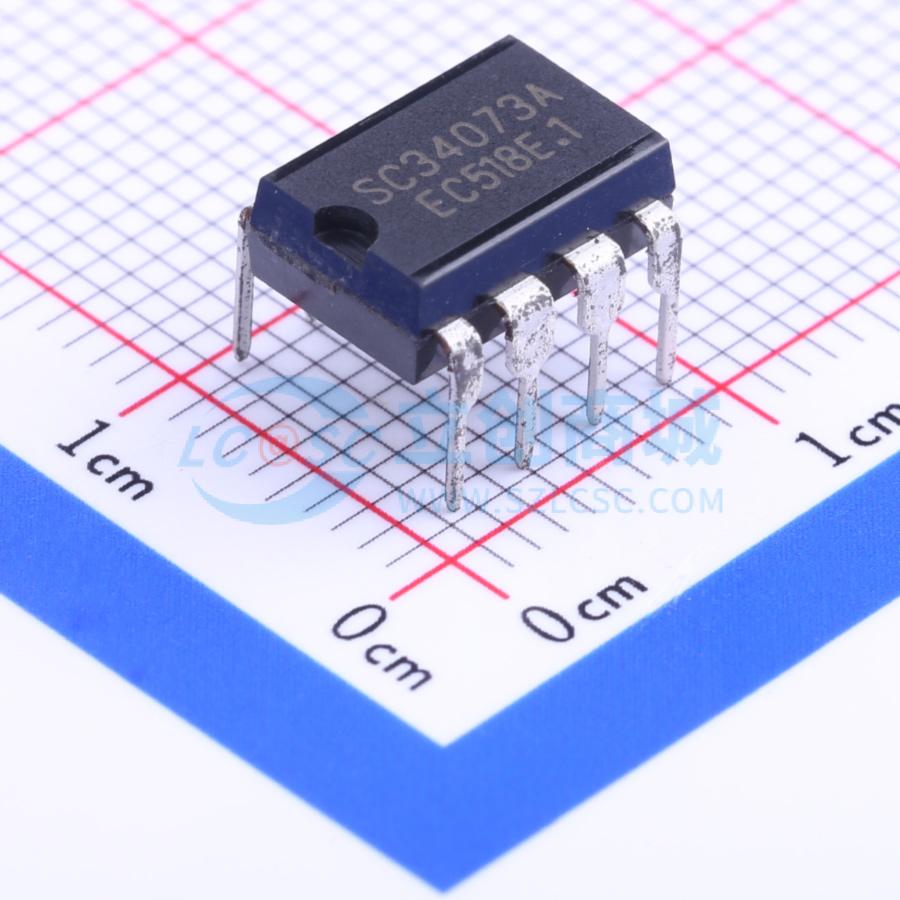

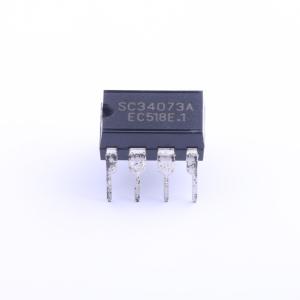

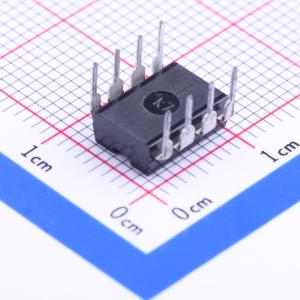

温馨提醒：图片仅供参考，商品以实物为准
SC34073A
降压型直流-直流变换器控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC34073是专用于直流-直流降压变换器控制部分的集成电路。芯片内集成了有温度补偿带隙基准源电路、占空比周期控制振荡器、驱动器和大电流输出开关,与SC34063产品比较,能使用最少的外接元件构成开关式降压变换器。广泛适用于汽车充电器、直流降压变换器等产品。
- 品牌名称
- FM(富满)
- 商品型号
- SC34073A
- 商品编号
- C126210
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.813克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 80kHz~120kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+60℃ | |
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - |
商品概述
SC34073 是专用于直流-直流降压变换器控制部分的集成电路。芯片内集成了有温度补偿带隙基准源电路，一个占空比周期控制振荡器、驱动器和大电流输出开关，与SC34063 产品比较，能使用最少的外接元件构成开关式降压变换器。广泛适用于汽车充电器、直流降压变换器等产品。
商品特性
- SC34073 外接电路元件少，适用于车充充电器等低成本充电器方案
- 工作电压范围大：3.0V~24V
- 有短路电流保护功能
- 低静态电流
- 输出电流最大可达500mA@ Vin = 12.0V
- 封装形式：DIP-8
应用领域
- 汽车充电器
- 直流降压变换器
