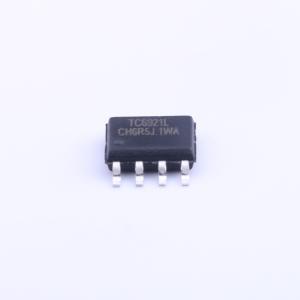

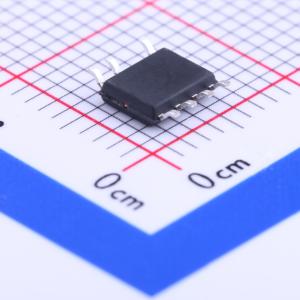

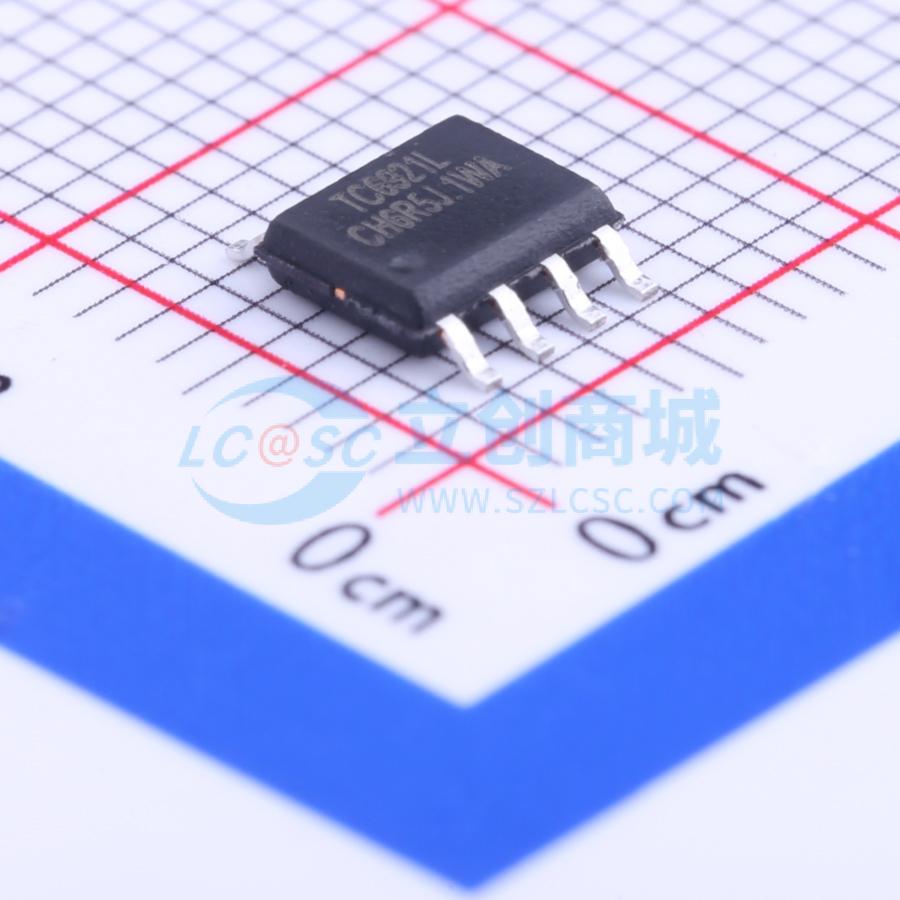

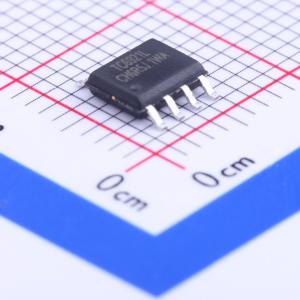

TC6921L

TC6921L是低成本AC/DC非隔离降压式LED恒流控制芯片，典型PF为0.5。采用全闭环恒流浮地架构，电感工作于临界模式。恒流精度高，具有良好的输入调整率（<0.1%）和输出调整率（<0.1%）。有两个工作模式，一是无过压保护模式，通过ZCS管脚接到IC地实现，在这个模式下，可实现最少外围元件数目；二是传统的过压保护模式，ZCS管脚通过R5、R7电阻接到GND输出端实现输出电压检测。采用高等级的静电保护设计，达到了最高水平的4kV人体模型性能和400V机器模型性能。采用SOP-7表贴封装。

• 内置1A 500V功率开关管
• 最大支持电流260mA@72V
• 无最低输出电压限制，支持单颗LED
• 可实现全电压应用设计
• 30kHz到150kHz超宽开关频率范围栅极驱动，效率更高，稳定更可靠
• 全闭环恒流控制，输出电流更稳定
• 采用专利的单电感技术和过温调节技术
• 可以使用工字电感，输出电流稳定
• 高等级的静电保护设计：4KV HBM
• 先进的BiCMOS数模混合工艺生产制造
• LED短路、开路、过压、过温全面保护

• LED日光灯
• LED面板灯
• LED球泡灯
• LED装饰灯
• 其他LED照明应用
