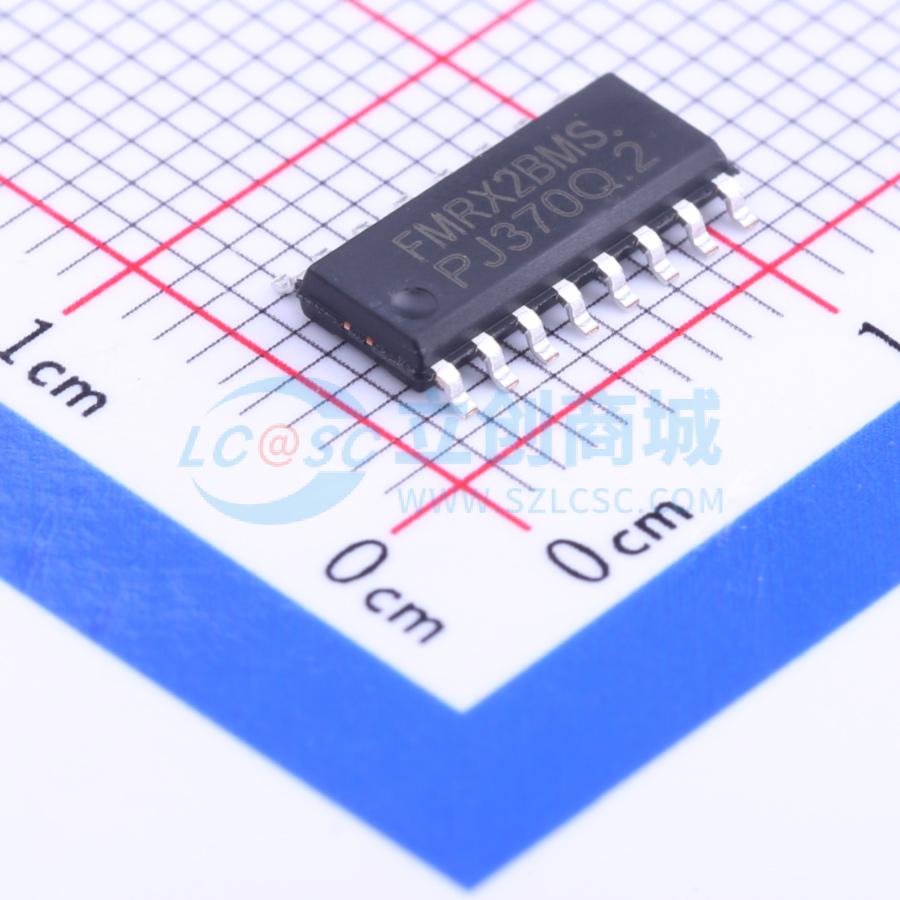

FMRX2BMS

FMRX2BMS 是为遥控汽车等玩具设计的专用单芯片解决方案，该芯片将传统方案的RX2 接收解码芯片以及马达驱动芯片整合为单一芯片。芯片内部集成两路H 桥驱动电路，可同时驱动转向电机以及前进后退电机。单通道工作时，左转/右转通道用于驱动转向电机，最大持续输出电流达到1.5A，最大峰值输出电流达到2A。前进/后退通道用于驱动前进后退电机，最大持续输出电流达到1.65A，最大峰值输出电流达到2.5A；双通道同时工作时，左转/右转通道持续输出0.8A 的情况下，前进/后退通道能持续输出1.4A。 该芯片具备较宽的工作电压范围（VCC 端供电从2V 到7.5V），可覆盖2 节干电池至5 节干电池的应用。该专用芯片内置过热保护电路。驱动电路的负载电流远大于电路的最大持续电流时，受封装散热能力限制，封装内部芯片的结温将会迅速升高，一旦超过设定值，内部电路将立即关断输出功率管，切断负载电流，避免温度持续升高造成塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对电路进行控制。

• 低静态工作电流
• 集成的H 桥驱动电路
• 高度集成方案，集成RX2 芯片和两个马达驱动芯片
• 内置2.6V 稳压LDO 电路
• 低导通内阻的功率MOSFET 管
• 内置带迟滞效应的过热保护电路 (TSD)
• 封装形式：SOP-16

• 2-5 节AA/AAA 干电池供电的玩具马达驱动
• 2-5 节镍-氢/镍-镉充电电池供电的玩具马达驱动
• 1-2 节锂电池供电的马达驱动
