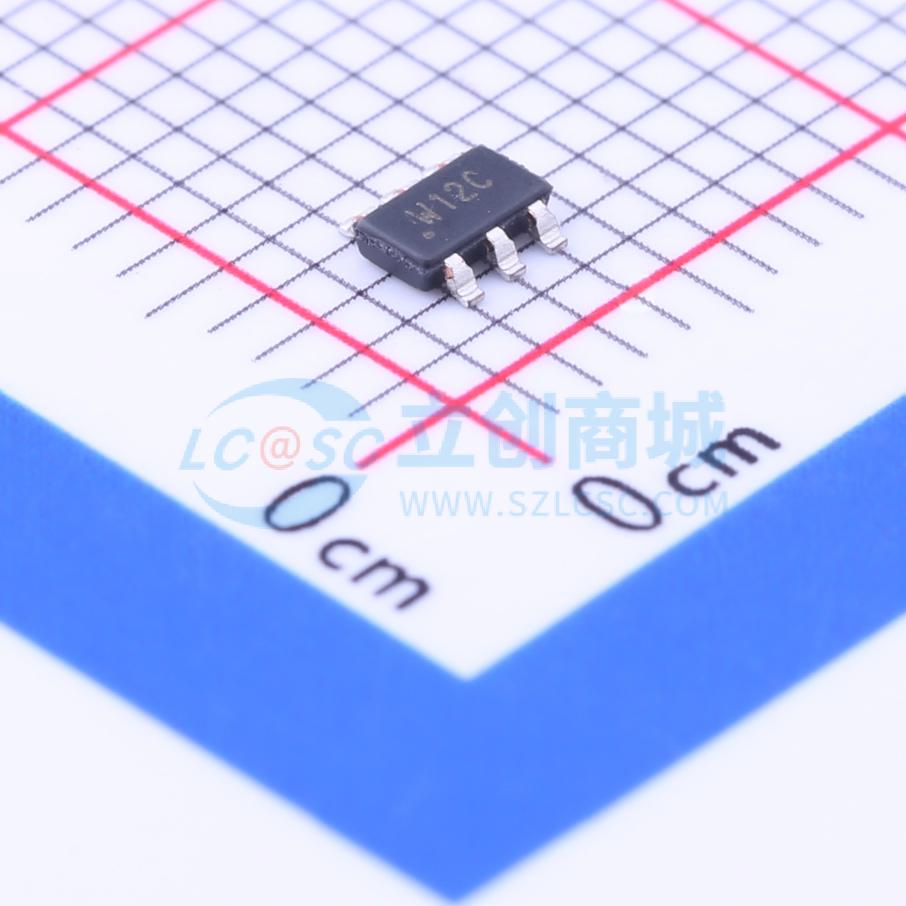

温馨提醒：图片仅供参考，商品以实物为准
APW7212CTI-TRG
1MHz高效同步整流升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7212是一款高效的同步整流升压转换器,具有1MHz的固定开关频率和宽输入电压范围（0.8V至Vout）。该器件支持轻载脉冲频率调制（PFM）模式,以减少开关损耗并保持高效率。内置同步整流器和电流限制保护功能,适用于便携设备。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7212CTI-TRG
- 商品编号
- C126189
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
APW7212是一款同步整流、固定开关频率（典型值为1MHz）的电流模式升压调节器。允许使用小型电感和输出电容，适用于便携式设备。电流模式控制方案提供了快速瞬态响应和良好的输出电压精度。
在轻负载下，APW7212会自动进入脉冲频率调制（PFM）模式以减少主要的开关损耗。在PFM模式下，IC消耗非常低的静态电流，并在整个负载范围内保持高效率。具有1.05V的启动电压，在启动后可以支持低至0.8V的输入电压工作。
APW7212还包括过流保护和过温关断功能，以防输出过载时造成损坏。
APW7212提供2mmx2mm TDFN2x2-8和TSOT-23-6A封装。
应用领域
- 手机和智能手机
- PDA、PMP 和 MP3 数码相机升压调节器
