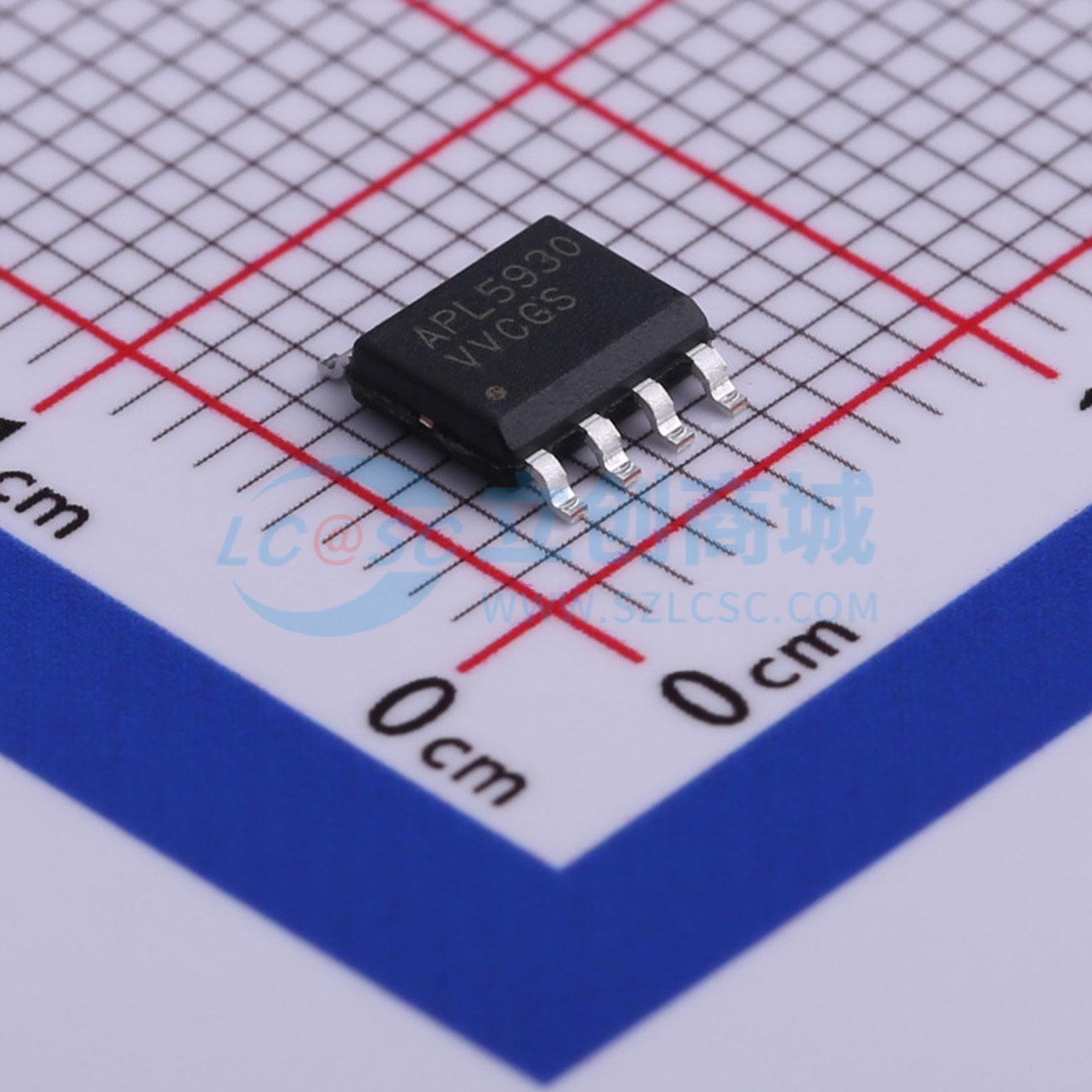

温馨提醒：图片仅供参考，商品以实物为准
APL5930KAI-TRG
停产 3A 5.5V
- 描述
- 可调电压 3A
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL5930KAI-TRG
- 商品编号
- C126186
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 420mV@(3A) | |
| 静态电流(Iq) | 1mA | |
| 功能特性 | 使能控制；热关断；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
APL5930是一款3A超低压差线性稳压器。该IC需要两个电源电压，一个是用于控制电路的控制电压（VCNTL），另一个是用于功率转换的主电源电压（VIN），以降低功耗并提供极低的压差。 APL5930集成了多种功能。上电复位（POR）电路监控VCNTL和VIN引脚上的两个电源电压，以防止误操作。热关断和限流功能可保护器件免受热过载和电流过载的影响。POK以内部设置的延迟时间指示输出电压状态，可控制其他转换器进行电源排序。APL5930可由其他电源系统启用。将EN电压拉低并保持在0.4V以下可关闭输出。 APL5930采用SOP - 8P封装，兼具SOP - 8的小尺寸特点，且带有外露焊盘，可降低结壳热阻，扩展应用的功率范围。
商品特性
- 与APL5913兼容
- 超低压差 - 3A输出电流时典型值为0.23V
- 适用于低ESR输出电容（多层陶瓷电容（MLCC））
- 0.8V参考电压
- 高输出精度 - 在电压、负载和温度范围内为±1.5%
- 快速瞬态响应
- 输出电压可调
- 对VCNTL和VIN引脚进行上电复位监控
- 内部软启动
- 限流和短路限流保护
- 带迟滞功能的热关断
- 开漏输出电压指示（POK）
- 低关断静态电流（<30μA）
- 关断/使能控制功能
- 采用带外露焊盘的简易SOP - 8P和TDFN3x3 - 10封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 前端总线VTT（1.2V/3A）
- 笔记本电脑应用
- 主板应用
