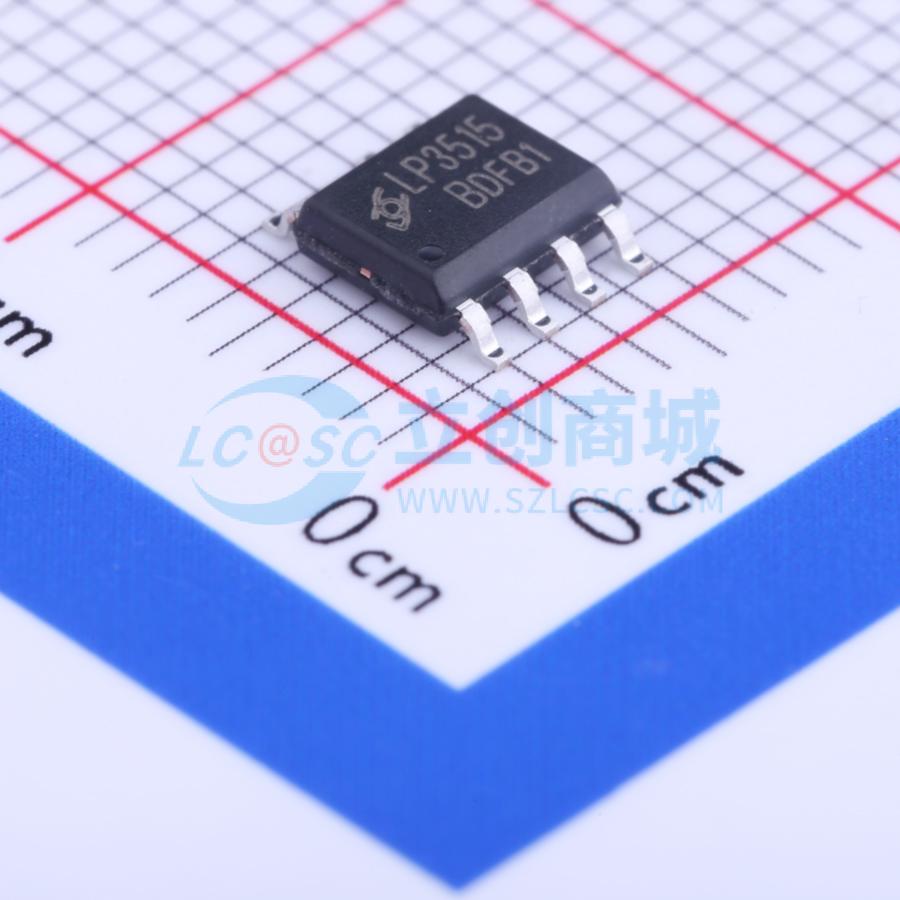

LP3515
高性能副边同步整流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能的副边同步整流芯片 LP3515是一款高性能的副边同步整流芯片，集成同步整流MOS，适用于隔离型的同步整流应用。尤其适用于充电器中对高效率的需求场合。 LP3515采用专利的原边开通判定和副边断续预判定技术，可以有效的避免因激磁振荡引起的驱动芯片误动作。
- 品牌名称
- 芯茂微
- 商品型号
- LP3515
- 商品编号
- C125956
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 耗散功率(Pd) | 0.45W | |
| 晶体管耐压 | 45V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 副边反馈 |
商品概述
LP3515是一款高性能的副边同步整流芯片，集成同步整流MOS，适用于隔离型的同步整流应用。尤其适用于充电器中对高效率的需求场合。 LP3515采用专利的原边开通判定和副边断续预判定技术，可以有效的避免因激磁振荡引起的驱动芯片误动作。 LP3515采用特有的VCC供电技术，可以保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠电工作。 另外LP3515还集成了VCC欠压保护，过压钳位，以及驱动脚去干扰等技术。
商品特性
- 隔离型的DCM控制应用
- 集成同步整流管
- 专利的原边开通判定和副边断续预估
- 特有的VCC供电技术
- 芯片供电欠压保护
- 芯片过压钳位
- 芯片启动前驱动脚防误导通
- 外围元器件少
- SOP7封装
应用领域
- 充电器和适配器的同步整流反激式控制器
