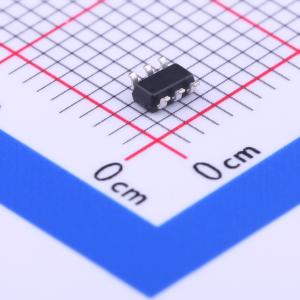

温馨提醒：图片仅供参考，商品以实物为准
APW7209CI-TRG
1MHz高效升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7209是一款1MHz高频、高效率的升压转换器,内置N-FET,可驱动多达10个串联的白色LED。该转换器具有宽输入电压范围（2.5V至6V）、低静态电流（关断模式下小于1μA）、过压保护、欠压锁定和过温保护等功能。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7209CI-TRG
- 商品编号
- C125753
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
参数完善中
商品概述
宽输入电压范围2.5V至6V 0.3V参考电压 固定1MHz开关频率 高达88%的效率 100Hz至200kHz PWM亮度控制频率 开路LED保护 欠压锁定保护 过温保护 关断时静态电流小于1μA SOT-23-6和TSOT-23-6A封装 提供无铅和环保器件（符合RoHS标准）
APW7209是一款内置N沟道FET的电流模式固定频率升压转换器，可驱动多达10个串联的白色LED。串联连接使LED电流相同，以实现均匀亮度。其低导通电阻NFET和低反馈电压减少了功率损耗并实现了高效率。快速的开关频率（典型值为1MHz）允许使用小尺寸电感以及输入和输出电容。通过OVP引脚监控输出电压的过压保护功能，如果OVP电压超过过压阈值，则停止IC的开关操作。内部软启动电路消除了启动过程中的浪涌电流。APW7209还集成了欠压锁定、过温保护和电流限制电路，以在异常情况下保护IC。APW7209采用SOT-23-6和TSOT-23-6封装。
应用领域
- 白色LED显示屏背光
- 手机和智能手机
- PDA, PMP, MP3
- 数码相机
