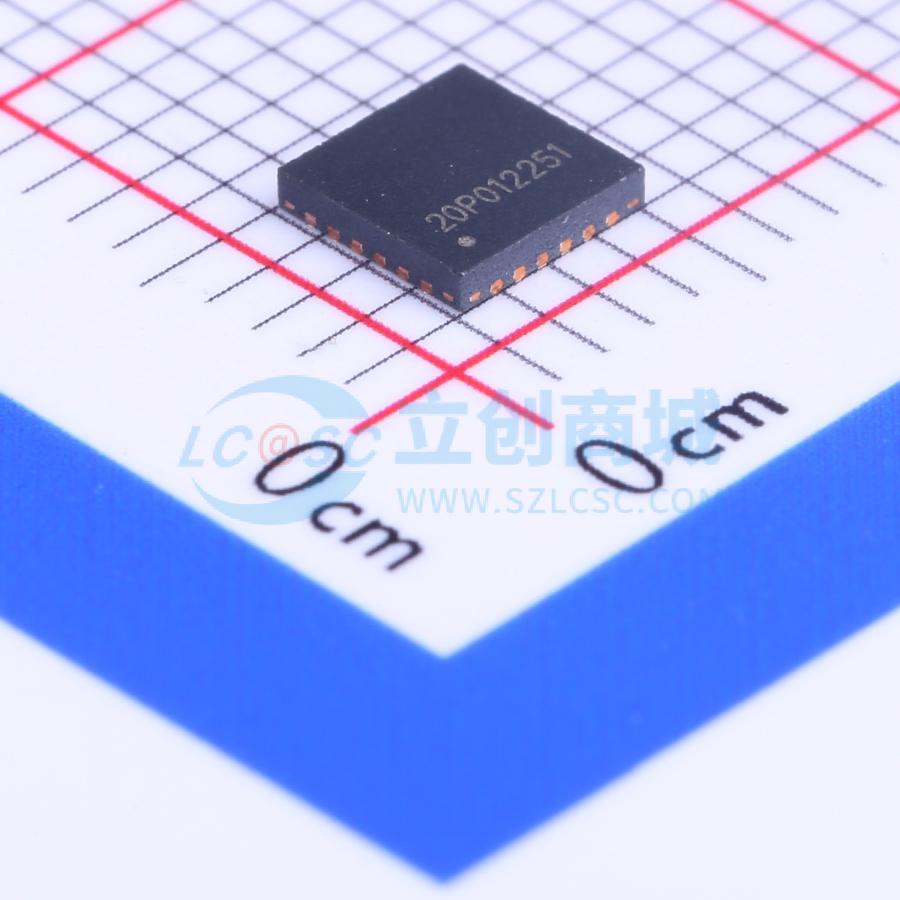

SWM100E4U7-50

SWM100 系列MCU 是基于 ARM Cortex-M0 的32 位微控制器。与传统8051 单片机相比，在价格相近的情况下，保证了高性能、低功耗、代码密度大等优势，适用于工业控制及白色家电等诸多应用领域。 SWM100 内嵌 ARM Cortex-M0 控制器，最高可运行至 50MHz，内置16K 字节 FLASH 存储器，4K 字节 SRAM，提供 22MHz/44MHz 精度为 1% 的内置时钟，支持四级加密，支持 ISP（在系统编程）及 IAP（在应用编程）操作。 SWM100 外设串行总线包括 I2C 总线接口，工业标准的 UART 接口，SSI 通信接口（支持 SPI、Micro Wire 及 SSI 协议）。此外还包括看门狗定时器，4 组通用定时器（计数器），1 组专用定时器（包含定时、捕捉、PWM 等功能），3 组（6 通道）PWM 控制模块，12 位逐次逼近型 ADC 模块以及 3 路模拟比较器（运算放大器）模块，同时提供欠压检测及低电压复位功能。

• 内核：
  • 32 位 ARM Cortex-M0 内核
  • 提供 24 位系统定时器，工作频率最高 50MHz
  • 硬件单周期乘法，集成嵌套向量中断控制器（NVIC），提供最多 32 个、4 级可配置优先级的中断
• 内置 LDO：供电电压范围为 2.2V 至 3.6V
• 内部 FLASH 存储器：
  • 16K 字节用以存储用户程序
  • 通过 SWD 接口烧录，支持加密
  • 支持 ISP（在系统编程）更新用户程序
  • 支持 IAP（在应用编程）记录用户数据
• 串行接口：
  • 数量可配置的 UART 模块，具有独立 8 字节 FIFO
  • 数量可配置的 SSP 模块，具有 8 字节独立 FIFO，支持 SPI、Micro Wire、SSI 协议，传输速率最高可达系统时钟 1/2
  • 高速 I2C 总线接口，支持 8 位、10 位地址方式，最高速率可达 1M 位/秒
• 6 通道 16 位 PWM 产生器：
  • 可设置高电平结束或周期开始两种条件触发中断
  • 具有普通、互补、中心对称等多种输出模式
  • 宽度可调节的前后死区控制
  • 提供设备保护，由硬件完成“刹车”功能
  • 由硬件完成与 ADC 的交互
• 定时器模块：
  • 4 路 32 位通用定时器，可做计数器使用
  • 1 路专用定时器，功能包括定时器、计数器、捕捉及 PWM
• GPIO：
  • 最多可达 45 个 IO，其中 24 路具备中断功能
  • 可配置 4 种 IO 模式：上拉输入、下拉输入、推挽输出、开漏输出
  • 灵活的中断配置：触发类型设置（边沿检测、电平检测），触发电平设置（高电平、低电平）
• 模拟外设：
  • 12 位 8 通道高精度 SAR ADC，采样率高达 1MSPS，支持 Signle/Single-cycle scan/Continuous scan/Burst 四种模式
  • 独立结果寄存器
  • Burst 模式下提供 FIFO
  • 可由软件或 PWM 触发
  • 3 路模拟比较器/运算放大器，作为模拟比较器可以灵活选择片内（16 级）、片外参考电压，比较结果可以触发中断通知 MCU 进行处理，作为运算放大器完全由用户根据需要进行电路设计，结果可送至 ADC 进行转换处理
  • 欠压检测，支持 4 级欠压检测，支持欠压中断和复位选择
• 时钟源：22.1184MHz 及 44MHz 精度可达 1% 的片内时钟源，片外 4 ~ 32Mhz 晶振

• 工业控制
• 白色家电
