温馨提醒：图片仅供参考，商品以实物为准

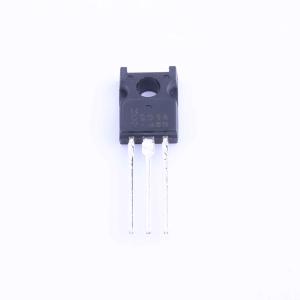

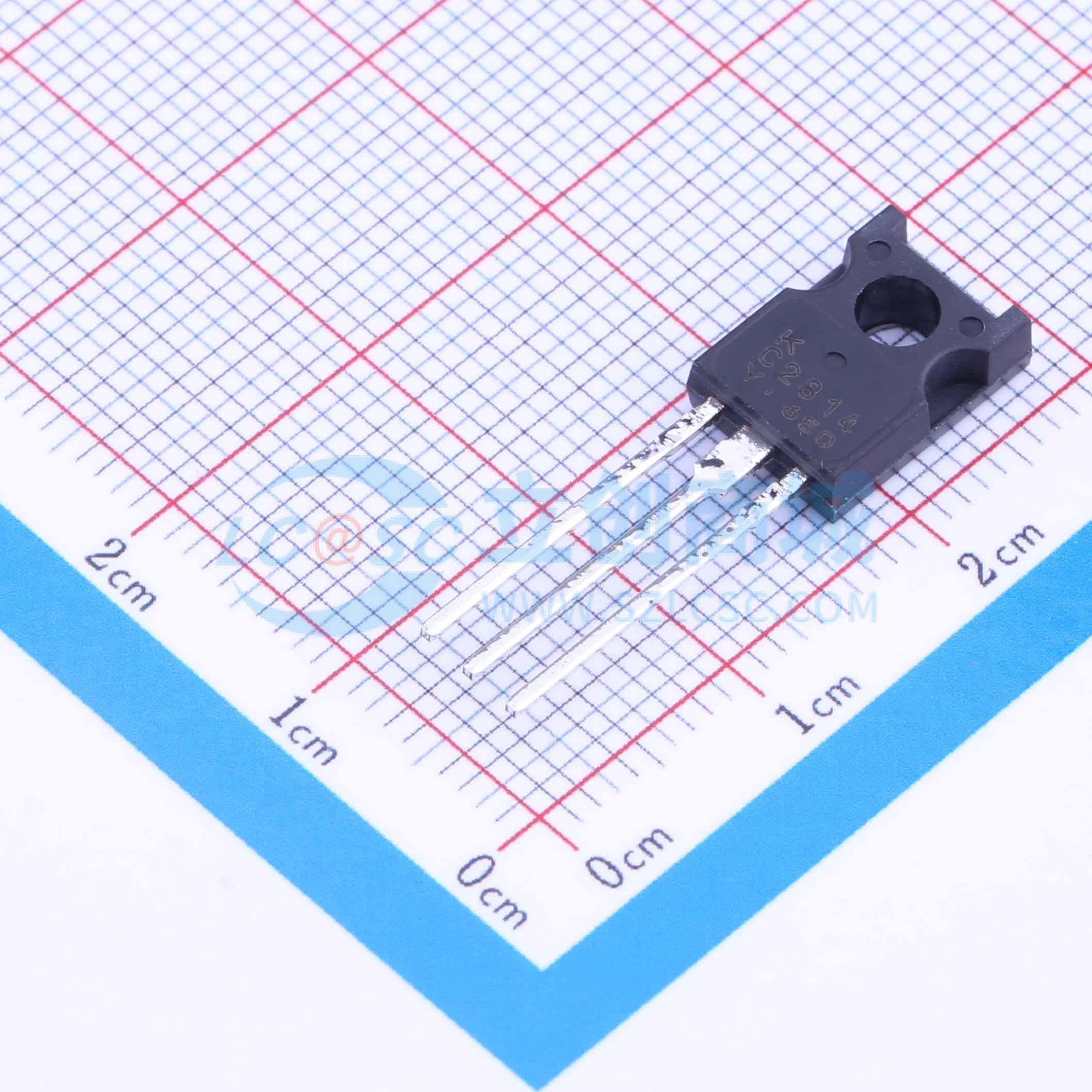

KTC2814-Y-U/PH
外延平面 NPN 晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低集电极饱和电压：VCE(sat) = 0.5V(Max.)，IC = 1A。 高速开关时间：tsig = 1.0μS(Typ.)。 与KTA1715互补。应用：功率放大器应用。 功率开关应用
- 品牌名称
- KEC
- 商品型号
- KTC2814-Y-U/PH
- 商品编号
- C125304
- 商品封装
- TO-126
- 包装方式
- 管装
- 商品毛重
- 1.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 2A | |
| 耗散功率(Pd) | 10W | |
| 晶体管类型 | NPN |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 240 | |
| 射基极击穿电压(Vebo) | 5V | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 0.1uA |
商品特性
- 低集电极饱和电压：V_CE(sat) = 0.5V（最大值）(I_C = 1A)
- 高速开关时间：t_stg = 1.0 μS（典型值）
- 与KTA1715互补
应用领域
- 功率放大器应用
- 功率开关应用
