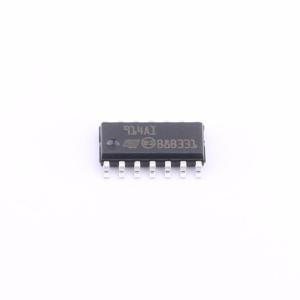

温馨提醒：图片仅供参考，商品以实物为准
TS914AID
低功耗，具有CMOS输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TS914器件是一款轨到轨CMOS四运放，设计用于单电源或双电源电压供电。输入电压范围V(icm)涵盖两个电源轨V(CC+)和V(CC-)。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS914AID
- 商品编号
- C1235673
- 商品封装
- SO-14
- 包装方式
- 管装
- 商品毛重
- 0.421053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 800kHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 300pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V |
| 安装类型 | 表面贴装型 |
| 放大器类型 | 通用 |
| 电流-供电 | 230?A |
| 电流-输出/通道 | 60mA |
| 压摆率 | 1V/?s |
| 电流-输入偏置 | 1pA |
| 电压-输入补偿 | 5mV |
| 输出类型 | 满摆幅 |
| 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 电压-供电，单/双?(±) | 2.7V ~ 16V，±1.35V ~ 8V |
| 供应商器件封装 | 14-SO |
| 电路数 | 4 |
| 增益带宽积 | 1.4MHz |
优惠活动
购买数量
(50个/管，最小起订量 1 个)个
起订量：1 个50个/管
总价金额：
￥ 0.00近期成交5单
