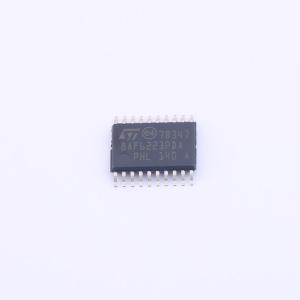

STM8AF6223PDAU商品缩略图

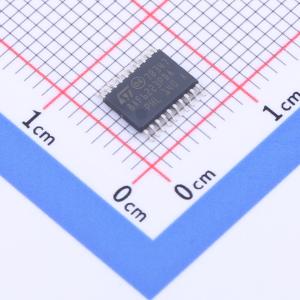

STM8AF6223PDAU商品缩略图

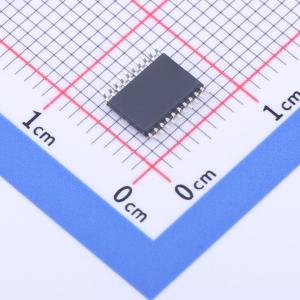

STM8AF6223PDAU商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM8AF6223PDAU

环保标识
  • 汽车级8位MCU,具有8 KB Flash、LIN、16 MHz CPU和集成EEPROM

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    汽车级8位MCU,具有8 KB Flash、LIN、16 MHz CPU和集成EEPROM

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM8AF6223PDAU
  • 商品编号

    C1235429
  • 商品封装

    TSSOP-20
  • 包装方式

    管装

  • 商品毛重

    0.162克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核STM8
CPU最大主频16MHz
程序存储容量8KB
程序存储器类型FLASH
属性参数值
GPIO端口数量16
ADC(位数)10bit
工作电压范围3V~5.5V
应用领域-
详细信息
  • 特性

STM8A 微控制器技术规格

核心与架构

  • 最大 f CPU:16 MHz
  • 核心类型:采用哈佛架构和 3 级流水线的高级 STM8A
  • 扩展指令集:是

内存

  • 程序存储器
    • 容量:4 至 8 Kbytes(闪存)
    • 保持时间:在 55°C 下经过 1 kcycle 后为 20 年
  • 数据存储器
    • 大小:640 字节(真实数据 EEPROM)
    • 耐用性:300 kcycle
  • RAM:1 Kbyte

时钟管理

  • 低功耗振荡器:带外部输入的晶体谐振器
  • 内部振荡器:16 MHz RC 和 128 kHz RC
  • 时钟监控系统:带有时钟监控功能
  • 电源管理:等待/自动唤醒/停止模式,用户可定义的时钟门控
  • 复位管理:低功耗上电复位和掉电复位

中断管理

  • 嵌套中断控制器:支持高达 32 个中断
  • 外部中断:高达 28 个中断分布在 7 个向量中

定时器

  • 高级控制定时器:16 位,4 个 CAPCOM 通道,3 个互补输出,死区时间插入,灵活同步
  • 通用定时器:16 位,3 个 CAPCOM 通道(IC、OC、PWM)
  • 基本定时器:8 位 AR 带 8 位预分频器
  • 自动唤醒定时器:可用
  • 窗口和独立看门狗定时器:提供

输入/输出(I/O)

  • 总 I/O:在一个 32 引脚封装中高达 28 个
  • 高汇流输出:21
  • 稳健设计:对电流注入免疫

通信接口

  • LINUART:符合 LIN 2.2 标准,支持主/从模式并具有自动重同步功能
  • SPI 接口:高达 8 Mbit/s 或 f MASTER /2
  • I 2 C 接口:高达 400 Kbit/s

模数转换器(ADC)

  • 分辨率:10 位
  • 精度:± 1 LSB
  • 通道:多达 7 个多路复用通道 + 1 个内部通道,扫描模式,模拟看门狗
  • 参考电压测量:内部

工作温度

  • 范围:高达 150°C

此微控制器专为需要高性能、低功耗和宽温度操作的应用而设计,适用于工业、汽车和其他要求苛刻的环境。

应用手册
ST(意法半导体)_AN2752 STM8S 和 STM8A 入门 1.0(中文) 查看详情 ST(意法半导体)_AN3208 微步进电机驱动与 STM8A 和 STM8S 微控制器 1.4(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN2792 STM8A 易用编程器 1.5(英文) 查看详情 ST(意法半导体)_AN2822 STM8S 和 STM8A 高速内部振荡器校准 2.3(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN3023 使用 STM8A 微控制器的模数转换器 1.4(英文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0189 STM8 引导加载程序常见问题 2.6(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0044 STM8 CPU 编程手册 3.6(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
折扣价
原价
折合1
1+¥13.5309¥19.61
10+¥11.7369¥17.01
30+¥10.6674¥15.46¥1144.04
100+¥9.591¥13.9¥1028.6
500+¥9.0942¥13.18¥975.32
1000+¥8.8665¥12.85¥950.9

优惠活动

库存总量

(单位:)
  • 广东仓

    2

  • 江苏仓

    0

  • SMT仓

    2

购买数量(74个/管,最小起订量 1 个 )

起订量:1 个74个/管
总价金额: 0.00

近期成交14单
