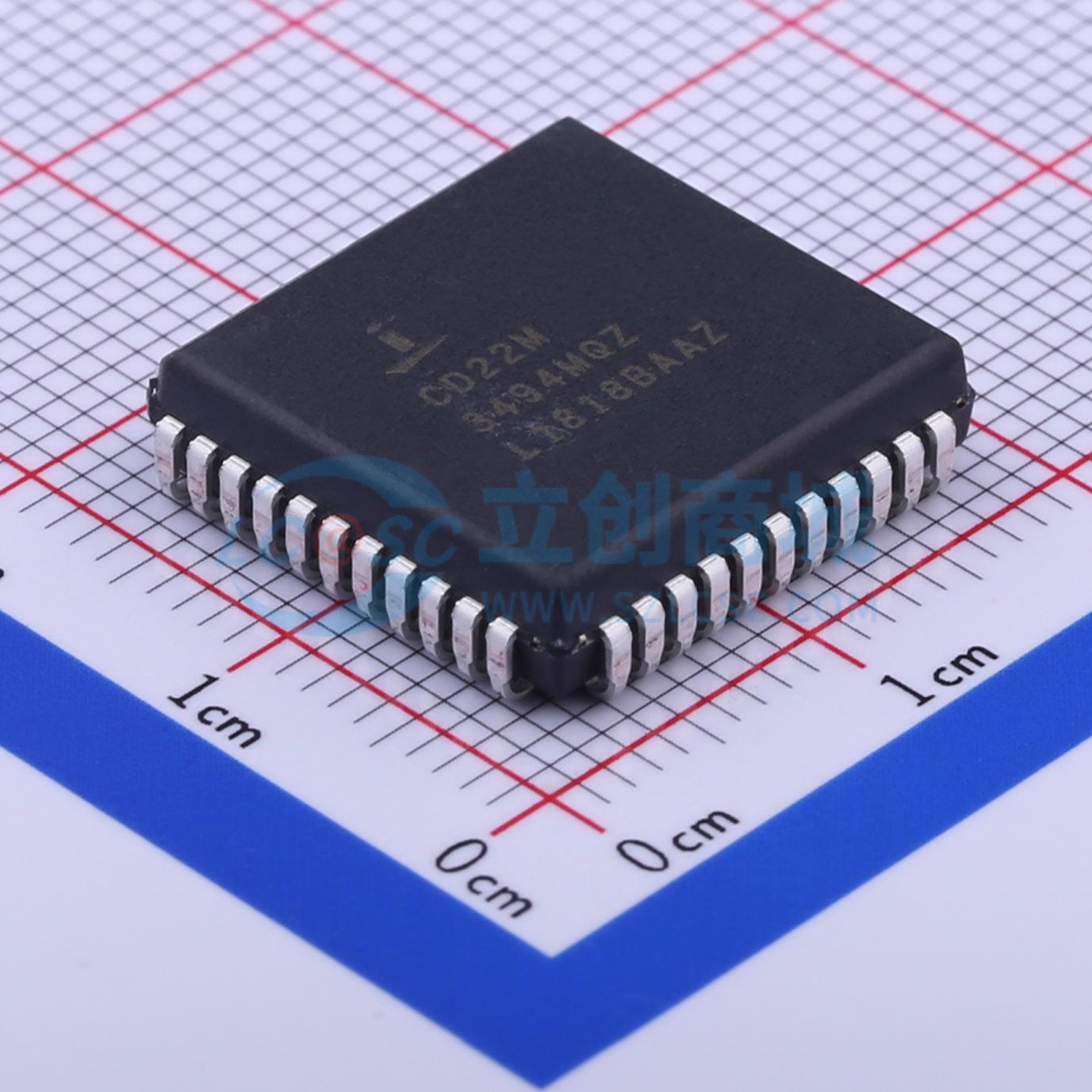

温馨提醒：图片仅供参考，商品以实物为准

CD22M3494MQZ96

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD22M3494 Series 15 V 5 mA 16 x 8 x 1 BiMOS-E Crosspoint Switch - PLCC-44
品牌名称: RENESAS(瑞萨)/IDT
商品型号: CD22M3494MQZ96
商品编号: C11978
商品封装: PLCC-44(16.6x16.6)
包装方式: 编带
商品毛重: 2.94克(g)

商品参数

商品概述

Intersil CD22M3494 是一个由128个模拟开关组成的阵列，能够处理从直流到视频频率范围内的信号。由于开关结构的原因，输入信号可以在整个电源电压范围内摆动，从VDD到VEE。这128个开关中的每一个都可以通过地址输入到7到128线解码器进行寻址。所选中开关的状态由数据输入端的信号确定。低电平或零输入将断开开关，而高逻辑电平或一将在选通输入从其通常的低状态变为高状态时导致所选中开关闭合。任意数量或组合的连接可以同时处于激活状态。然而，每个连接必须按照前面描述的方式单独建立或断开。所有开关可以通过将复位输入从零状态变为一状态然后返回到其正常低状态来进行复位。

CS允许交叉点阵列级联以扩展矩阵。

商品特性

128个模拟开关
低导通电阻
导通电阻匹配保证
模拟信号输入电压等于电源电压
宽工作电压范围……4V至15V
并行输入寻址
高闩锁电流……50mA（最小值）
极低串扰
引脚和功能与以下型号兼容：SGS M3494和Mitel MT8816
提供无铅加退火版本（符合RoHS标准）

应用领域

专用分机交换系统
仪器设备
模拟和数字多路复用器
视频切换网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	-

	属性	参数值
	工作电压	4V~15V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
