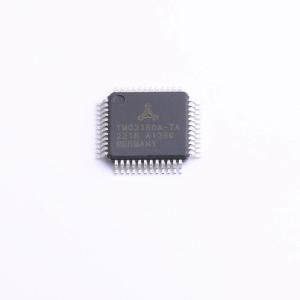

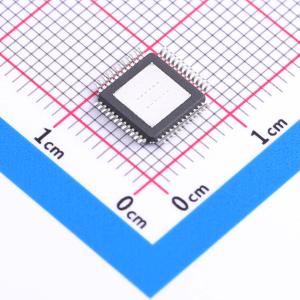

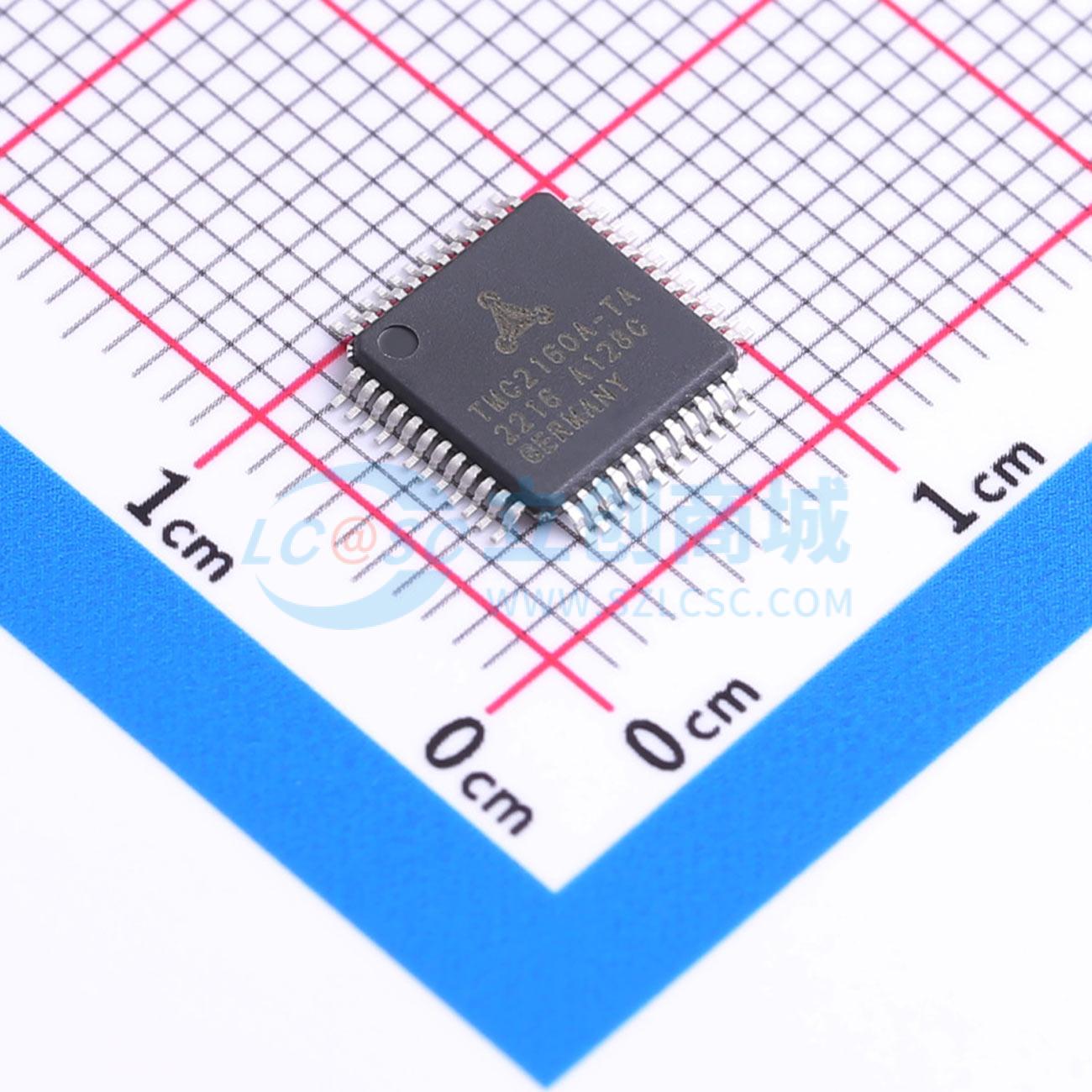

TMC2160A-TA

20A 50V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC2160 / TMC2160A是一款带SPI接口的高功率步进电机驱动IC。它是业界最先进的步进电机驱动器，具备简单的步进/方向接口。通过使用外部晶体管，可实现高动态、高扭矩驱动。基于TRINAMIC先进的SpreadCycle和StealthChop斩波器，该驱动器可确保在实现最高效率和最佳电机扭矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够小型化和可扩展，从而实现经济高效的解决方案。完全兼容的TMC5160还提供了一个额外的运动控制器，使步进电机控制更加轻松。
品牌名称: TRINAMIC
商品型号: TMC2160A-TA
商品编号: C1161715
商品封装: TQFP-48-EP(7x7)
包装方式: 托盘
商品毛重: 0.9635克(g)

商品参数

商品概述

TMC2160 / TMC2160A是一款带SPI接口的高功率步进电机驱动IC。它是业界最先进的步进电机驱动器，具备简单的步进/方向接口。通过使用外部晶体管，可实现高动态、高扭矩驱动。基于TRINAMIC先进的SpreadCycle和StealthChop斩波器，该驱动器可确保在实现最高效率和最佳电机扭矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够小型化和可扩展，从而实现经济高效的解决方案。完全兼容的TMC5160还提供了一个额外的运动控制器，使步进电机控制更加轻松。

商品特性

支持高达20A线圈电流的两相步进电机（外部MOSFET）
带微步插值MicroPlyer™的步进/方向接口
电压范围8 … 60V DC
SPI接口
最高分辨率为每整步256微步
StealthChop2™实现安静运行和平稳运动
用于抑制中频段共振的共振阻尼功能
SpreadCycle™高动态电机控制斩波器
DcStep™负载相关速度控制
StallGuard2™高精度无传感器电机负载检测
CoolStep™电流控制，节能高达75%
被动制动和自由运转模式
全面保护与诊断功能
紧凑尺寸7×7mm²（本体）TQFP48封装

应用领域

机器人与工业驱动
纺织、缝纫机
包装机
工厂与实验室自动化
高速3D打印机
液体处理
医疗领域
办公自动化
闭路电视
自动取款机、现金循环机
泵和阀门

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8V~60V
	输出电流	-
	驱动类型	双极驱动

	属性	参数值
	步长细分	256
	接口类型	-
	集成开关	否
	工作温度	-40℃~+125℃
