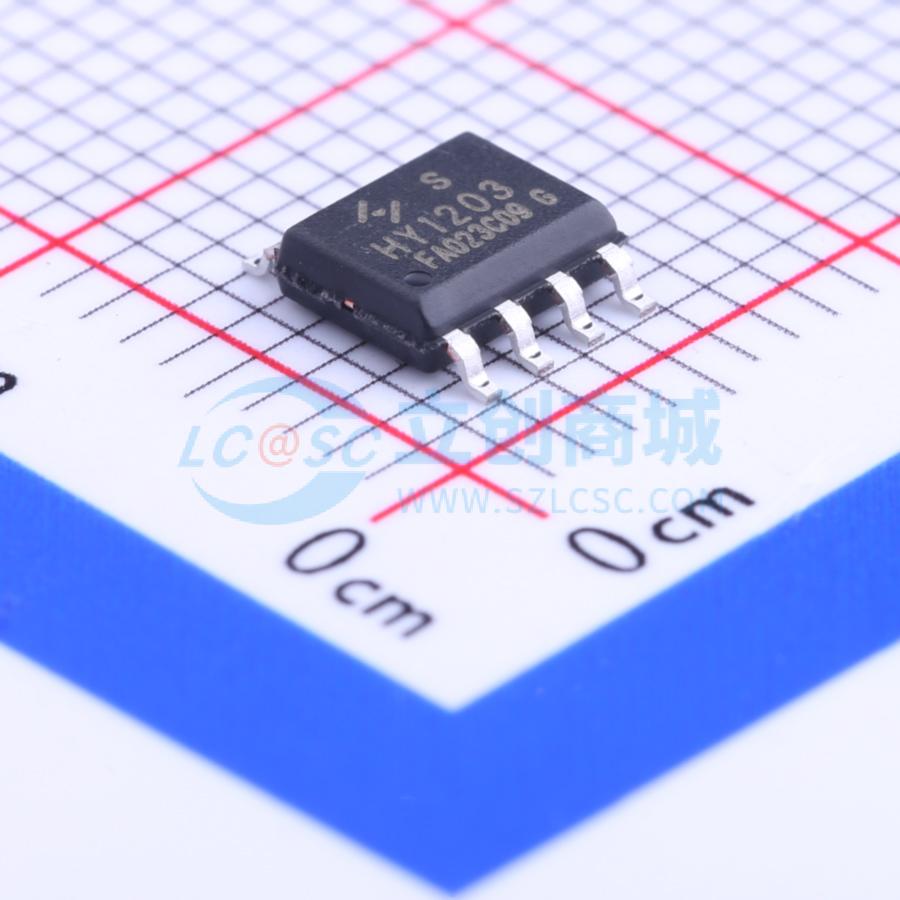

温馨提醒：图片仅供参考，商品以实物为准
HY1203S
1个N沟道 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 30V 12A ，7.5mΩ导通电阻
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HY1203S
- 商品编号
- C123689
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 9.5mΩ@4.5V,4A | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 2.312nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品特性
- 30V/12A
- 在VGS = 10 V时，RDS(ON) = 7.5 mΩ（典型值）
- 在VGS = 4.5 V时，RDS(ON) = 9.0 mΩ（典型值）
- 雪崩额定
- 可靠耐用
- 有无铅器件可选
应用领域
- DC/DC转换器中的电源管理
- 开关应用
