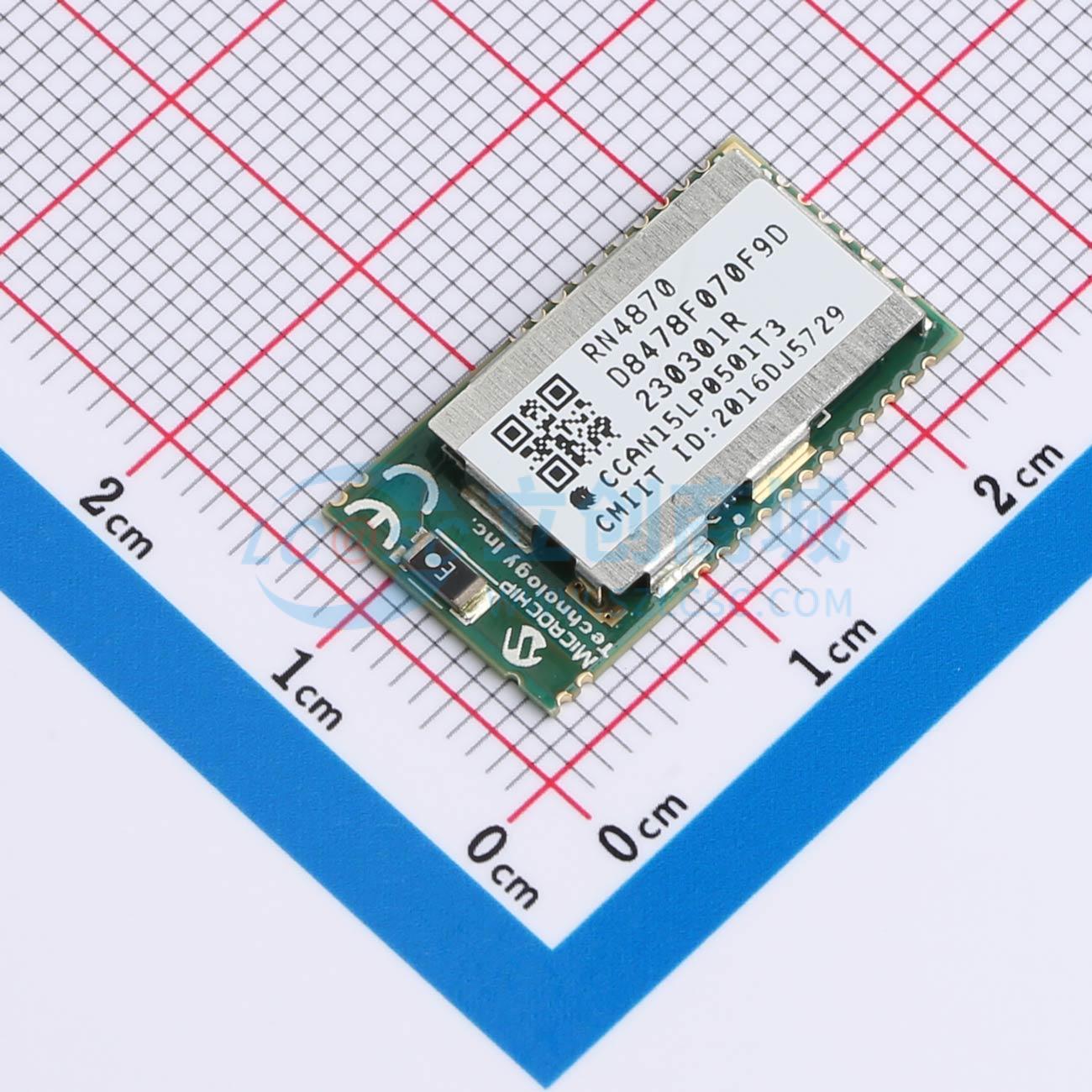

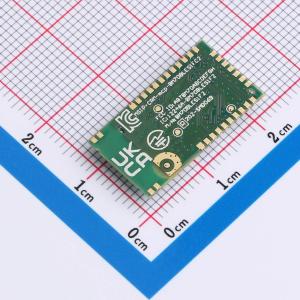

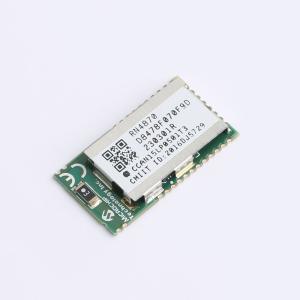

RN4870-I/RM140

低功耗蓝牙模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：符合蓝牙SIG v5.0核心规范。通过FCC、ISED、CE、KCC、NCC和SRRC认证。板载蓝牙低功耗（BLE）协议栈。应用：健康/医疗设备
品牌名称: MICROCHIP(美国微芯)
商品型号: RN4870-I/RM140
商品编号: C1137513
商品封装: SMD-33P
包装方式: 托盘
商品毛重: 1.533333克(g)

商品参数

商品概述

RN4870/71蓝牙低功耗模块将蓝牙5.0基带控制器、片上蓝牙协议栈、数字和模拟输入输出以及射频功率放大器集成于单一方案。该模块通过UART提供ASCII命令接口，支持用于无主机运行的脚本引擎。GPIO引脚可通过ASCII命令接口配置为不同功能。RN4870/71的配置引脚还可通过图形化配置工具进行配置。模块可使用3.3V低压差稳压器为RN4870/71和主控MCU供电，确保两者使用相同电压。支持纽扣电池供电方案。

商品特性

符合蓝牙5.0核心规范
片上蓝牙低功耗协议栈
通过UART提供ASCII命令接口API
支持无主机运行的脚本引擎
支持用于信标服务的信标私有服务
支持用于串行数据应用的UART透明服务
支持空中远程配置
工作电压：1.9V至3.6V，典型3.3V
支持UART
支持多达三路PWM输出，仅RN4870
ISM频段2.402至2.480GHz工作
信道：0至39
接收灵敏度：-90dBm
发射功率：0dBm
RSSI监测
安全AES128加密
支持GAP、GATT、SM、L2CAP及集成公共配置文件
客户可创建多达五个公共服务和四个私有服务
软件可配置为外围或中心，以及客户端或服务器
集成陶瓷片天线
提供连接、I/O、系统、脚本、GATT服务、GAP角色、广播、私有服务、透明UART等ASCII命令控制
支持设备信息公共服务和UART透明私有服务
每个自定义服务支持八个自定义特征
服务定义保存在片上非易失性存储器中
支持电源跌落保护，建议使用复位IC，延迟不超过10ms，在1.8V触发
采用标准无铅回流焊曲线，峰值温度不超过250℃，使用免清洗焊膏，仅一次回流
系统时钟运行在16MHz
复位完成后通过UART响应表示就绪
支持通过外部配置和编程工具进行配置与固件编程

应用领域

健康与医疗设备
运动活动与健身仪表
信标应用
物联网传感器标签
遥控
可穿戴智能设备及配件
智能能源与智能家居
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.402GHz~2.48GHz
	接口类型	-
	工作电压	1.9V~3.6V
	应用领域	-
	输出功率	0dBm
	数据速率	10Kbps

	属性	参数值
	发射电流	13mA
	灵敏度	-90dBm
	接收电流	10mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
	类型	收发器
	功能特性	支持RSSI功能
