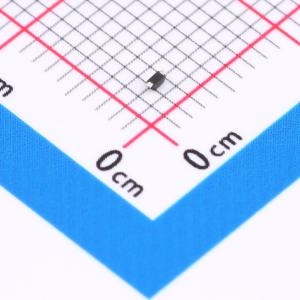

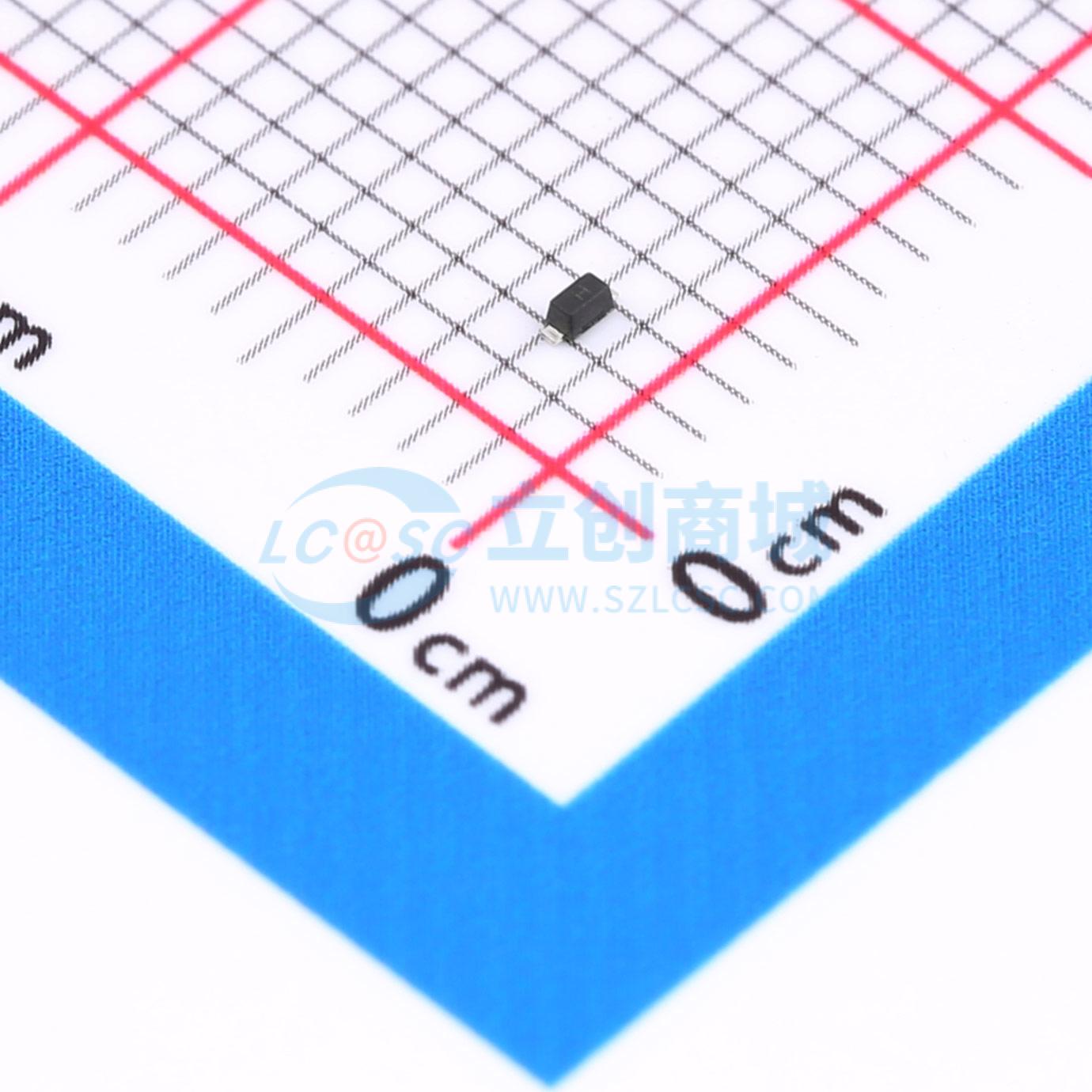

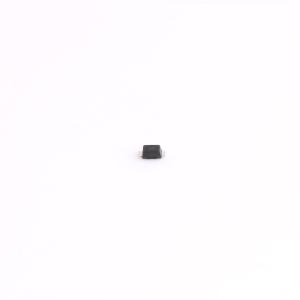

温馨提醒：图片仅供参考，商品以实物为准
CESDBLC5V0D7
双向ESD 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬变影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CESDBLC5V0D7
- 商品编号
- C119072
- 商品封装
- SOD-723
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬变影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。 小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
商品特性
- 单线路双向ESD保护
- 低电容：12pF（典型值）
- 低反向关断电压：5.0V
- 低反向钳位电压
- 低泄漏电流
- 出色的封装：1.00mm×0.6mm×0.55mm
- 快速响应时间
- 符合人体模型的JESD22 - A114 - B 3B级ESD评级
- IEC 61000 - 4 - 2 4级ESD保护
应用领域
- 计算机及外设
- 平板电脑
- 音频和视频设备
- 手机及配件
- 用户身份模块（SIM）卡保护
- 便携式电子设备
- 其他电子设备通信系统
