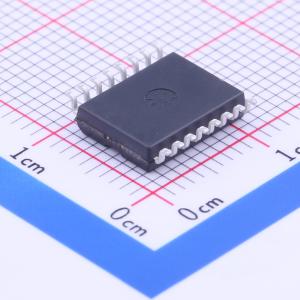

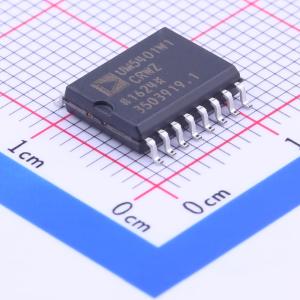

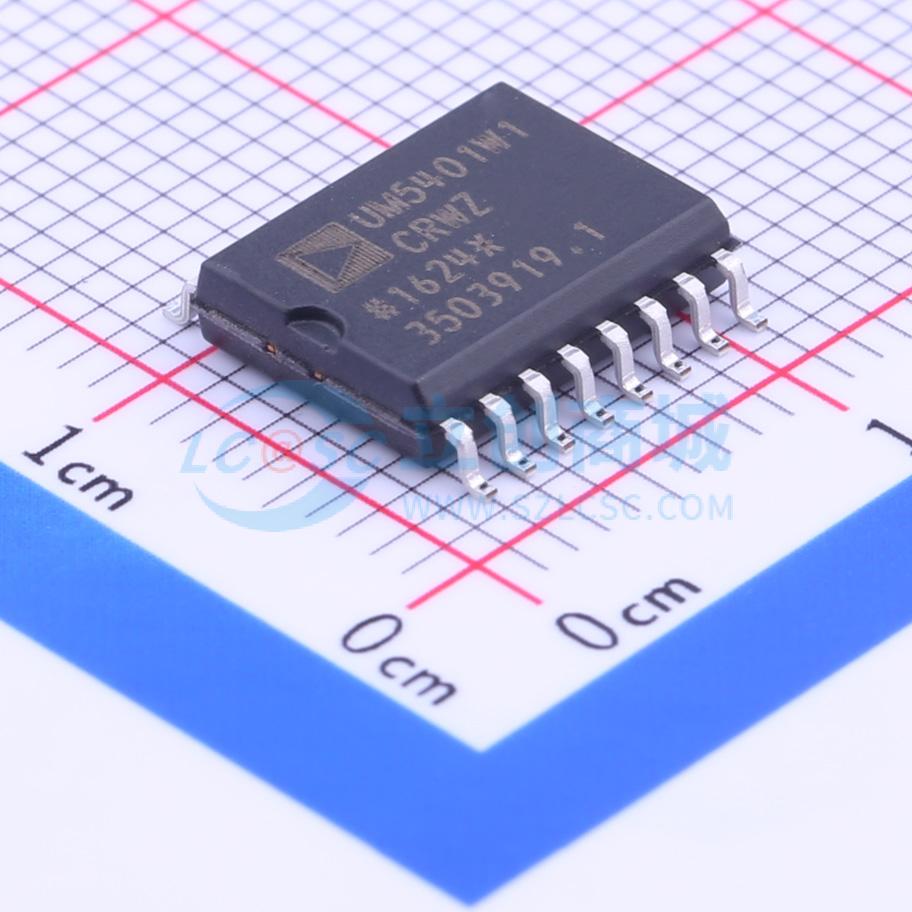

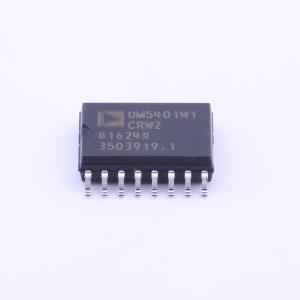

ADUM5401WCRWZ-1

集成DC/DC转换器的四通道2.5 kV隔离器（3/1通道方向性）

描述: 集成DC/DC转换器的四通道2.5kV隔离器（3/1通道方向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM5401WCRWZ-1
商品编号: C118972
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.836克(g)

商品参数

商品概述

ADuM5401W/ADuM5402W/ADuM5403W1器件是带有isoPower（一种集成式隔离型直流-直流转换器）的四通道数字隔离器。该直流-直流转换器可在5.0 V电压下提供高达500 mW的稳压隔离电源。在低功耗隔离设计中，这些器件无需使用单独的隔离型直流-直流转换器。iCoupler芯片级变压器技术用于隔离逻辑信号以及直流-直流转换器的磁性元件。因此，这是一种小尺寸的全隔离解决方案。 ADuM5401W - 1/ADuM5402W - 1/ADuM5403W - 1版本的隔离器提供了升级的电压基准，以确保在所有负载条件下都能正常启动。

商品特性

isoPower集成式隔离型直流-直流转换器
符合汽车应用要求
稳压5 V或3.3 V输出
高达500 mW输出功率
四路直流至25 Mbps（NRZ）信号隔离通道
具有7.6 mm爬电距离的16引脚SOIC封装
高温工作：105℃
高共模瞬态抗扰度：>25 kV/μs
安全和法规认证 UL认证：根据UL 1577标准，1分钟2500 V rms CSA组件验收通知#5A VDE合格证书 DIN EN 69747 - 5 - 2（VDE 0884 Teil 2）：2003 - 1 V₁₀RM = 565 V峰值

应用领域

混合动力电池管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器(带电源)
	正向通道数	3
	反向通道数	1

	属性	参数值
	最大数据速率	25Mbps
	隔离电压(Vrms)	2500
	工作温度	-40℃~+105℃
