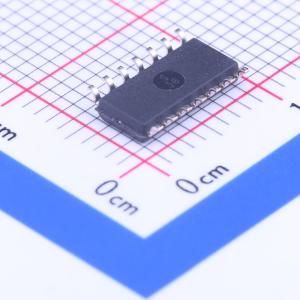

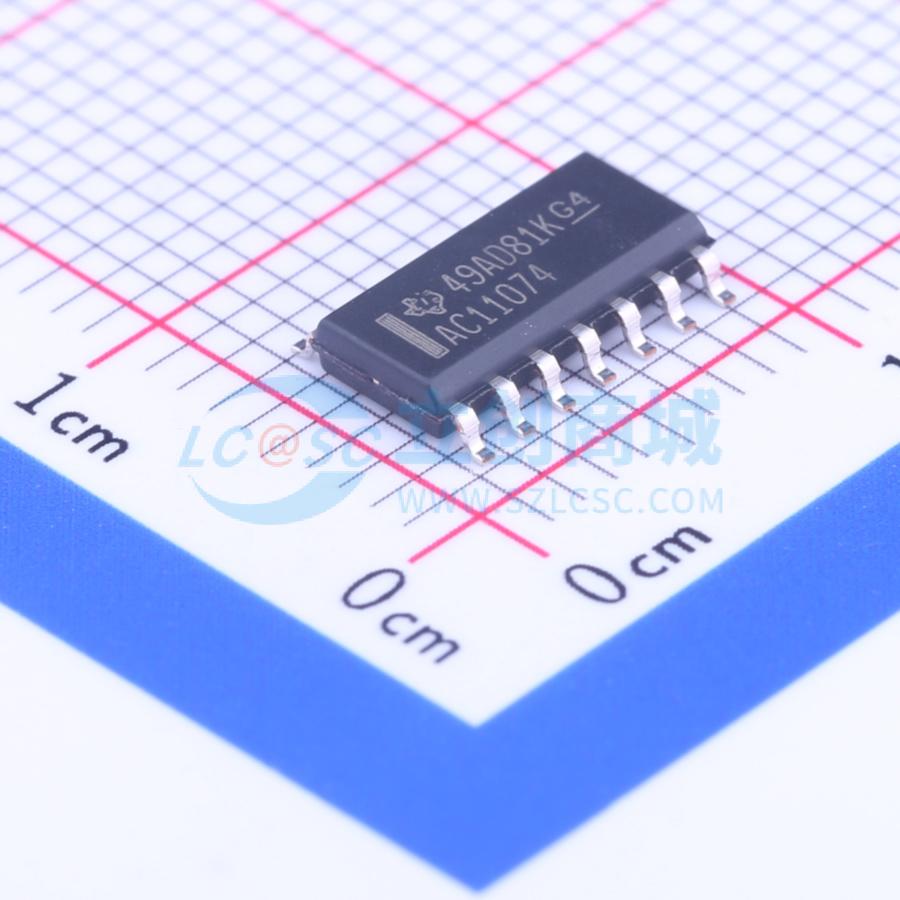

74AC11074DR

描述: 74AC11074 具有清零和预设功能的双通道上升沿触发 D 类触发器
品牌名称: TI(德州仪器)
商品型号: 74AC11074DR
商品编号: C117858
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	3V~5.5V
	时钟频率(fc)	150MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	7.5ns@5V,50pF

商品概述

该器件包含两个独立的正边沿触发D型触发器。预置端或清零端输入为低电平时，无论其他输入的电平如何，都会置位或复位输出。当预置端和清零端处于非激活高电平时，满足建立时间要求的数据输入端的数据会在时钟脉冲的低到高跳变时传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间不直接相关。保持时间间隔结束后，数据输入端的数据可以更改，不会影响输出端的电平。74AC11074的工作温度范围为-40℃到85℃。应力超出最大额定值范围可能会导致器件永久性损坏，仅为应力额定值，不暗示器件可在超出推荐工作条件标明的任何条件下正常工作，长期暴露在最大额定条件下可能影响器件可靠性。

商品特性

中心引脚VCC和GND配置可最小化高速开关噪声
采用1μm EPIC工艺
125℃下典型闩锁抗扰度为500mA
提供多种封装选择，包含塑料小轮廓D封装、薄缩小型小轮廓PW封装、标准300密耳双列直插N封装
电源电压范围为-0.5V~7V
输入电压范围为-0.5V~VCC + 0.5V
输出电压范围为-0.5V~VCC + 0.5V
输入钳位电流为±20mA
输出钳位电流为±50mA
连续输出电流为±50mA
流过VCC或GND的连续电流为±100mA
55℃静止空气中的最大功耗：D封装1.25W，N封装1.1W，PW封装0.5W
存储温度范围为-65℃~150℃

	属性	参数值
	系列	74AC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	4uA
	输入电容	3.5pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	3.5ns
	保持时间	0ns
