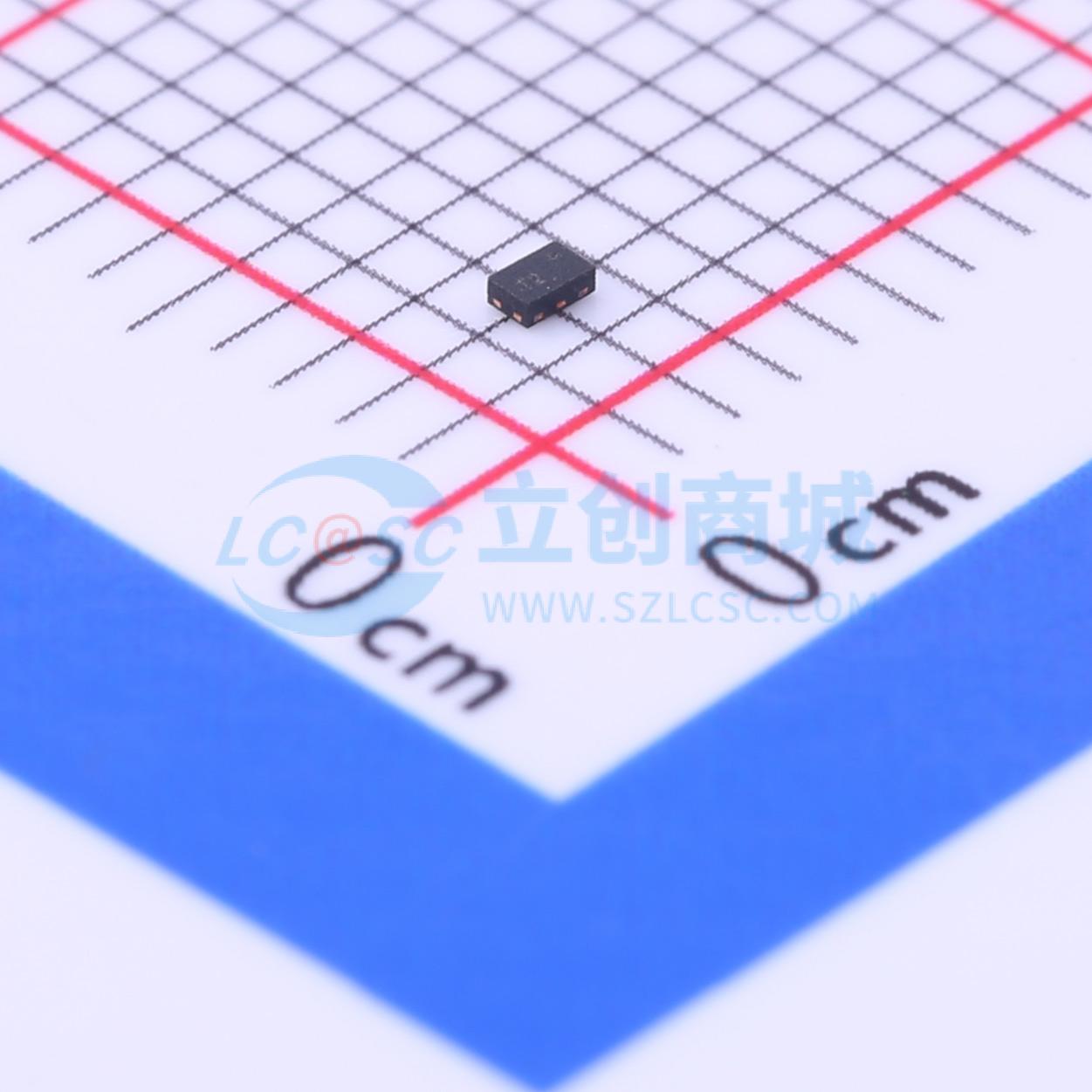

BGS12SN6E6327XTSA1实物图
  • BGS12SN6E6327XTSA1商品缩略图
  • BGS12SN6E6327XTSA1商品缩略图
  • BGS12SN6E6327XTSA1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BGS12SN6E6327XTSA1

BGS12SN6E6327XTSA1

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
RF MOS开关专为WLAN和蓝牙应用而设计。任意2个端口都可作为分集天线的终端,可处理高达30 dBm的功率。这款单电源芯片集成了片上CMOS逻辑,由简单的单引脚CMOS或TTL兼容控制输入信号驱动。0.1 dB压缩点超过开关的...
商品型号
BGS12SN6E6327XTSA1
商品编号
C114953
商品封装
DFN-6(0.7x1.1)​
包装方式
编带
商品毛重
0.067克(g)

商品参数

属性参数值
商品目录射频开关
电路结构单刀双掷
频率50MHz~6GHz
隔离度47dB
属性参数值
插入损耗0.9dB
工作电压1.8V~3.5V
工作温度-40℃~+85℃

商品概述

BGS12SN6射频MOS开关专为WLAN和蓝牙应用而设计。任意两个端口均可作为分集天线的终端,可处理高达30 dBm的功率。 这款单电源芯片集成了片上CMOS逻辑,由简单的单引脚CMOS或TTL兼容控制输入信号驱动。0.1 dB压缩点超过了开关的最大输入功率电平,可在所有信号电平下实现线性性能。该射频开关在1 GHz频段的插入损耗极低,仅为0.25 dB,在2.5 GHz频段为0.29 dB。

商品特性

  • 2条高线性TRx路径,功率处理能力高达30 dBm
  • 开关速度快,非常适合WLAN和蓝牙应用
  • 所有端口全双向
  • 插入损耗低
  • 谐波产生少
  • 端口间隔离度高
  • 覆盖范围为0.05至6 GHz
  • ESD耐受性高
  • 片上控制逻辑
  • 采用超小无铅无卤封装TSNP - 6 - 2(-8)(0.7×1.1 mm²),高度仅为0.375 mm
  • 若射频线路上无直流偏置,则无需去耦电容
  • 封装符合RoHS标准

应用领域

  • WLAN
  • 蓝牙
