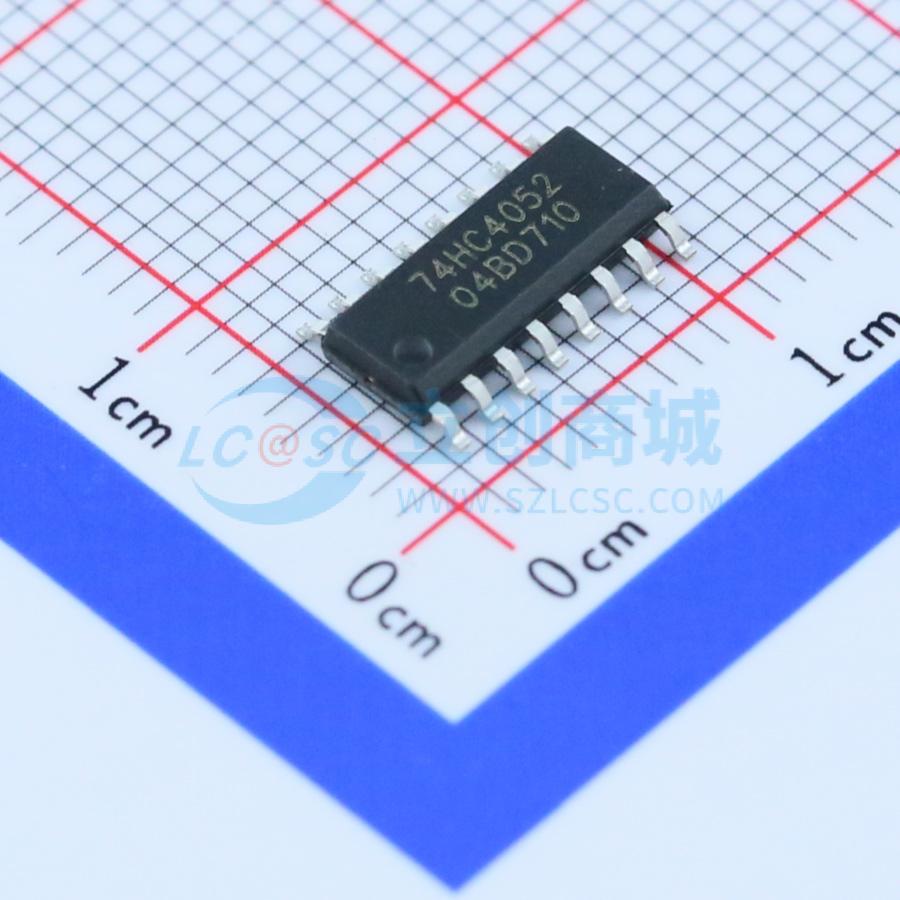

74HC4052

74HC4052是一块带有公共使能输入控制位的2路四选一模拟开关电路。每一个多路选择开关都有四个独立的输入/输出（Y₀到Y₃）、一个公共的输入/输出端（Z）和选择输入端（A）。公共使能输入控制位包括两个选择输入端A₀、A₁和一个低有效的使能输入端E̅。 每一路都包含了四个双向模拟开关，开关的一边连接到独立输入/输出（Y₀到Y₃），另一边连接到公共输入/输出端（Z）。 当E̅为低电平时，四个开关中的其中一个被A₀和A₁选通（低阻导通态）。当E̅为高电平时，所有开关都处于高阻关断态，与A₀和A₁无关。 VDD和VSS是连接到数字控制输入（A₀、A₁和E̅）的电源电压。 (VDD - VSS)的范围是3 ~ 9V，模拟输入输出（Y₀ ~ Y₃和Z）能够在最高VDD，最低VEE之间变化。(VDD - VEE)不会超过9V。 74HC4052主要应用于模拟多路选择开关、数字多路选择开关及信号选通。

• 模拟多路选择开关
• 数字多路选择开关
• 信号选通
