温馨提醒：图片仅供参考，商品以实物为准

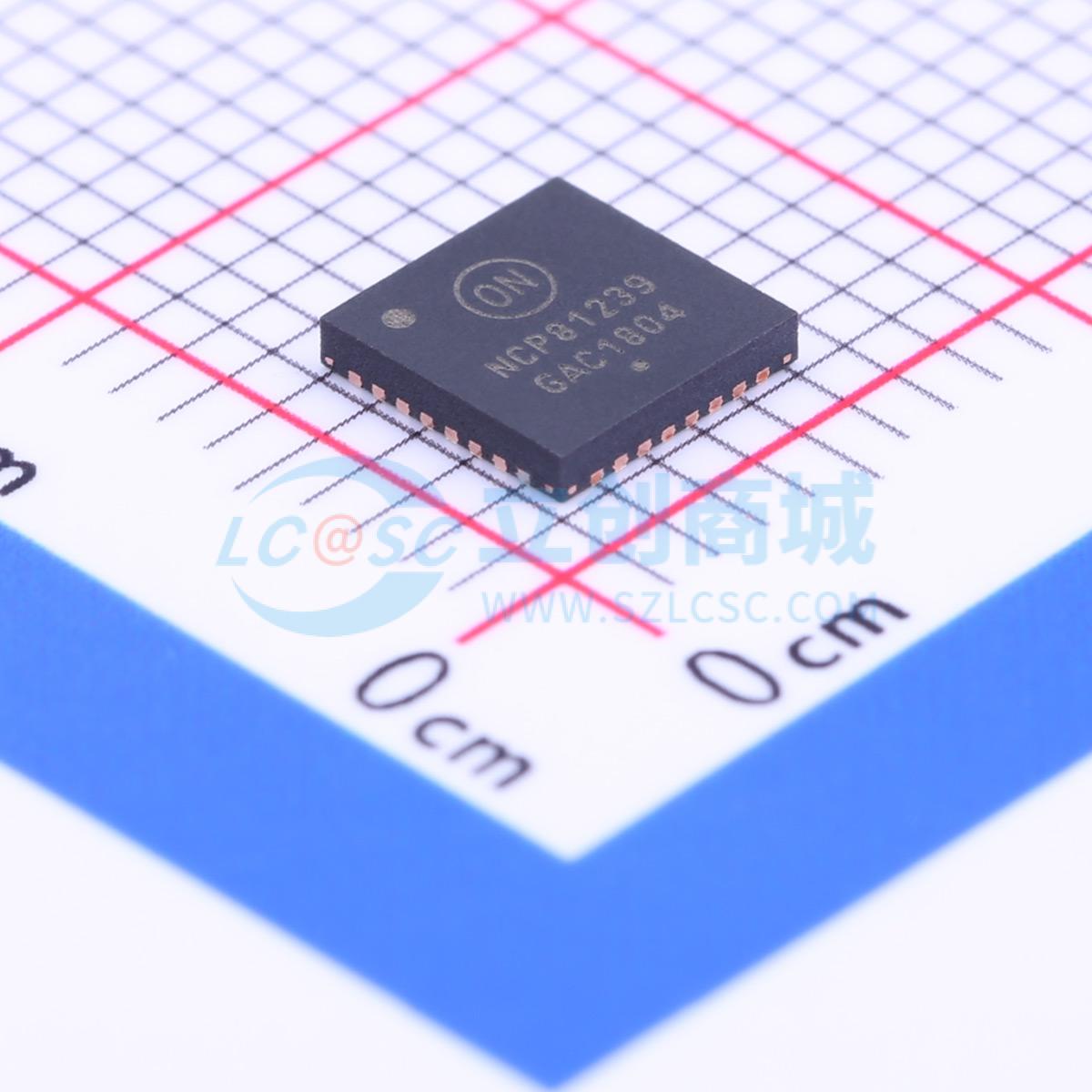

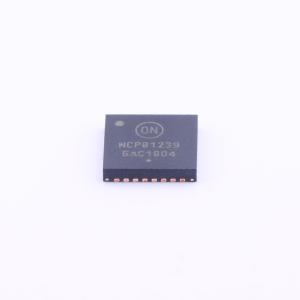

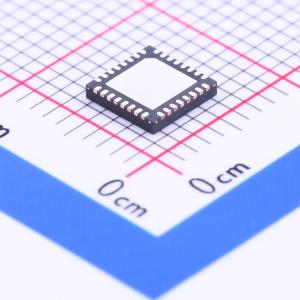

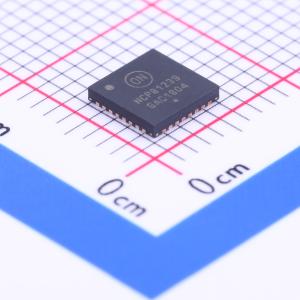

NCP81239MNTXG
升降压型 4.5V~32V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP81239 USB电力传输（PD）控制器是一款同步降压 - 升压转换器，专为将电池电压或适配器电压转换为笔记本电脑、平板电脑和台式机系统以及许多其他使用USB PD标准和C型电缆的消费设备所需的电源轨而优化。当与USB PD或C型接口控制器配合使用时，NCP81239完全符合USB电力传输规范。NCP81239专为需要动态控制压摆率限制输出电压的应用而设计，这些应用所需的电压可能高于或低于输入电压。NCP81239驱动4个NMOSFET开关，使其能够进行降压或升压操作，并支持USB电力传输规范中规定的功能，适用于所有USB PD应用。该USB PD降压 - 升压控制器的电源和负载范围为4.5 V至32 V。NCP81239A与NCP81239功能相同，只是I²C地址不同。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81239MNTXG
- 商品编号
- C111115
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.5V~32V | |
| 输出电压 | 100mV~25.5V | |
| 开关频率 | 150kHz~1.2MHz；600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃@(TA) | |
| 同步整流 | 是 | |
| 拓扑结构 | 降压-升压式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
NCP81239 USB电力传输（PD）控制器是一款同步降压 - 升压转换器，专为将电池电压或适配器电压转换为笔记本电脑、平板电脑和台式机系统以及许多其他使用USB PD标准和C型电缆的消费设备所需的电源轨而优化。当与USB PD或C型接口控制器配合使用时，NCP81239完全符合USB电力传输规范。NCP81239专为需要动态控制压摆率限制输出电压的应用而设计，这些应用所需的电压可能高于或低于输入电压。NCP81239驱动4个NMOSFET开关，使其能够进行降压或升压操作，并支持USB电力传输规范中规定的功能，适用于所有USB PD应用。该USB PD降压 - 升压控制器的电源和负载范围为4.5 V至32 V。NCP81239A与NCP81239功能相同，只是I²C地址不同。
商品特性
- 宽输入电压范围：4.5 V至32 V
- 动态编程频率：150 kHz至1.2 MHz
- I²C接口
- 实时电源正常指示
- 受控压摆率电压转换
- 带内部编程参考的反馈引脚
- 支持USBPD/QC2.0/QC3.0配置文件
- 2个独立的电流感应输入
- 过温保护
- 自适应非重叠栅极驱动器
- 滤波电容开关控制
- 过压和过流保护
- 死电池供电支持
- 5 x 5 mm QFN32封装
应用领域
- 笔记本电脑、平板电脑、台式机
- 一体机
- 显示器、电视和机顶盒
- 消费电子产品
- 汽车充电器
- 扩展坞
- 移动电源
